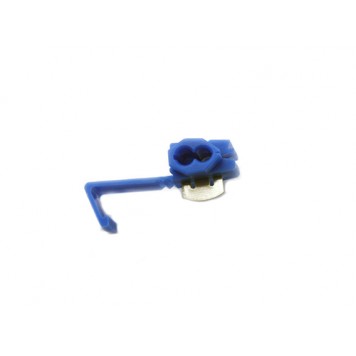

10x З'єднувач проводів з врізним U-контактом

10x З'єднувач проводів з врізним U-контактом використовується для швидкого і зручного з'єднання проводів без використання пайки або інструментів для зачистки або закладення кабелю. За допомогою з'єднувача можна з'єднати два дроти в один. Може використовуватися для з'єднання проводів з різних металів, наприклад мідь і алюміній, щоб уникнути їх швидкого окислення. Принцип з'єднання: U-подібний контакт прорізає ізоляцію з'єднувальних проводів до самих жив.

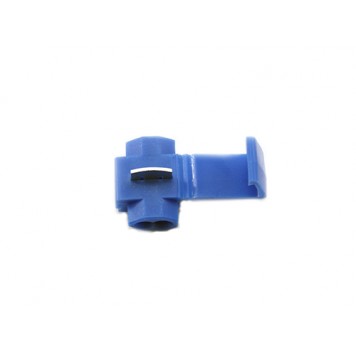

Для використання з'єднувача спочатку потрібно визначити чи підійде він до з'єднувальних проводів. Якщо провід потрапляє в діапазон перетину 0,75 - 2,5 квадратні міліметри, а зовнішній діаметр ізоляції не більше 3 мм, значить з'єднувач можна використовувати. Потім потрібно помістити дроти в роз'єм. Для цього основний провід поміщають в наскрізний отвір, а примикає до упору в НЕ наскрізний отвір. Коли обидва дроти поміщені в з'єднувач, потрібно із зусиллям до упору натиснути на U-образний контакт. Зробити це найкраще за допомогою щипців. Після цього потрібно загнути фіксуючу кришку так, щоб шип кришки увійшов в паз на корпусі з'єднувача.
Схема використання з'єднувача:

Матеріал клем - немагнітний метал. Матеріал корпусу - твердий пластик синього кольору. Температурні характеристики пластику виробник не вказав. Характеристики по струму і напрузі виробник не вказав.

Характеристики:

кількість з'єднувачів в комплекті: 10 шт .;
сумісність з проводами американського калібру: AWG 18 - 14;
сумісний переріз проводу: 0,75 - 2,5 квадратні міліметри;
максимальний діаметр зовнішньої ізоляції основного дроту: 3 мм;
максимальний діаметр зовнішньої ізоляції примикаючого дроту: 3,2 мм;
діаметр отвору (наскрізне) під основний провід: 3 мм;
діаметр отвору (НЕ наскрізне) під примикаючий провід: 3,2 мм;
розміри в розкладеному стані: 20 х 30 х 10 мм;
вага комплекту: 15 г;
колір: синій.
