10 на 6 pin перехідник, ATMEL AVRISP USBASP STK500

Снято с продажи

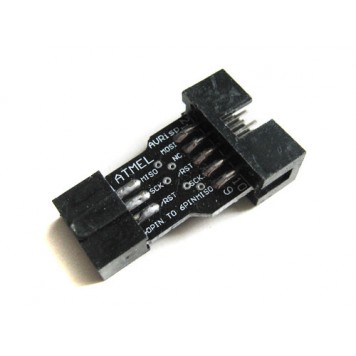

Перехідник-з'єднувач з 6-пинового ISP інтерфейсу на 10-піновий ISP інтерфейс.

10-ти контактний на 6-ти контактний перехідник використовується для переходу або з'єднання 6-пинового ISP інтерфейсу з 10-піновим ISP інтерфейсом. На практиці може з'єднувати ISP програматори з інтерфейсом ICSP контролерів, для внутрішньосхемного програмування.
Для використання перехідника-з'єднувача потрібно з його допомогою з'єднати 6-піновий і 10-піновий ISP кабелі.
Перехідник-з'єднувач не має ніяких елементів, якими можна управляти, тому в управлінні не потребує.
Перехідник-з'єднувач має два ISP інтерфейсу:
10-піновий ISP інтерфейс - для підключення до програматора. Позначення контактів: MISO, VTG, SCK, MOSI, RST, GND;
6-піновий ISP інтерфейс - для підключення до ICSP інтерфейсу мікроконтролера. Позначення контактів: MOSI, VTG, GND, GND, RST, GND, SCK, GND, MISO, GND.
Живлення перехіднику-з'єднувачу не потрібно.

Характеристики:

10-піновий ISP інтерфейс - для підключення до програматора;
6-піновий ISP інтерфейс - для підключення до ICSP інтерфейсу мікроконтролера;
габарити: 34,5 х 20,3 х 8,5 мм;
вага: 3 г;
колір чорний.

6-піновий і 10-піновий ISP інтерфейс:

6-піновий і 10-піновий ISP інтерфейс

Тип Для мікросхем
Вид Перехідники
Додаткові характеристики 10-піновий ISP інтерфейс - для підключення до програматора;
6-піновий ISP інтерфейс - для підключення до ICSP інтерфейсу мікроконтролера
