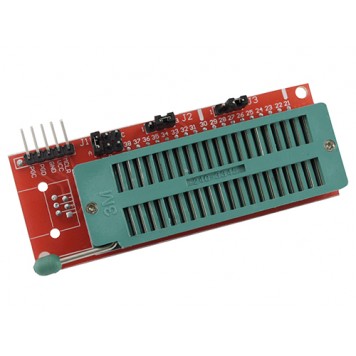

Адаптер ZIF панель 40pin для програматорів PICkit 2 3

Адаптер ZIF панель 40pin використовується для зручної прошивки мікроконтролерів і EEPROM пам'яті в корпусах DIP8 - DIP40 за допомогою програматорів PICkit 2 і PICkit 3.
За допомогою адаптера можна програмувати мікроконтролери:

• PIC16 / 18xx 40pin (за винятком 16F59);
• PIC16 / 18xx 28pin (за винятком 16f57);
• PIC16 / 18xx 18pin;
• PIC 8pin / 14pin / 20pin (за винятком 10FXX).

Адаптер підключається безпосередньо до роз'єму програматора. Для правильного підключення адаптера до програматора потрібно, щоб виdsl адаптера, позначений MCLR, підключався до піну програматора, який позначений піктограмою.
Адаптер оснащений 40-піновий ZIF панеллю з нульовим зусиллям. Відстань між пазами ZIF панелі 2,54 мм. Відстань між рядами висновків ZIF панелі 5 - 17,5 мм.
Для установки в ZIF панель мікросхеми потрібно підняти ручку-фіксатор, щоб відкрити пази. Далі необхідно від'єднати мікросхему, яку збираєтеся програмувати, від кінцевого пристрою і встановити її по ключу в пази вибору програм (ключ повинен вказувати на ручку-фіксатор). Потім опустити ручку-фіксатор, щоб зафіксувати мікросхему.

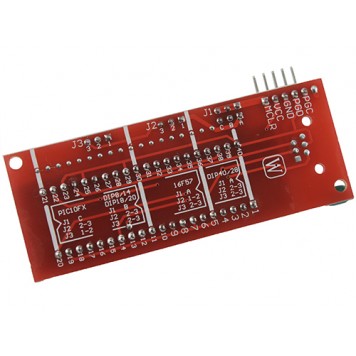

Для настройки адаптера на платі є три колодки контактів з джемперами, позначені J1, J2, J3. На звороті плати адаптера є позначення, як встановлювати джемпери для програмування мікросхем в різних корпусах.
Приклади установки мікросхем в різних корпусах:

Адаптер ZIF-board має клеми для підключення зовнішнього живлення, кварцового резонатора, світлодіоди.

Характеристики:

сумісність з програматорами: PICkit 2 і PICkit 3;
сумісні типи корпусів: DIP6, DIP8, DIP14, DIP16, DIP20, DIP24, DIP28, DIP32, DIP40;
панель: ZIF 40-pin з нульовим зусиллям;
відстань між пазами ZIF панелі: 2,54 мм;
відстань між рядами висновків ZIF панелі: 5 - 17,5 мм;
розміри: 80 х 30 х 14 мм;
вага: 32 г
