SOP20 SO20 SOIC20 - DIP20 перехідник адаптер

Снято с продажи

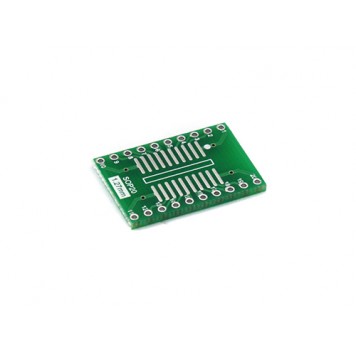

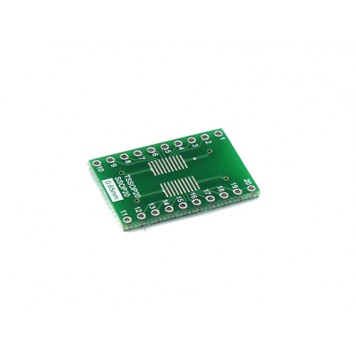

Двосторонній перехідник для мікросхем з типу посадкового майданчика (корпусу) TSSOP20 / SSOP20 з кроком контактів 0,65 мм або SOP20 / SOIC20 / SO20 з кроком контактів 1,27 мм на тип посадкового майданчика (корпусу) DIP20.

SOP20 SO20 SOIC20 - DIP20 перехідник адаптер використовується для підключення в плату з посадковим майданчиком під мікросхему з типом корпусу DIP20 мікросхем, виконаних в корпусі TSSOP20 / SSOP20 з кроком контактів 0,65 мм або SOP20 / SOIC20 / SO20 з кроком контактів 1,27 мм.
Для використання перехідника потрібно припаяти на одну з двох посадкових майданчиків мікросхему з типом корпусу TSSOP20 / SSOP20 або SOP20 / SOIC20 / SO20 (місце розташування ключа мікросхеми вказано на корпусі перехідника). Потім на підготовлену площадку під мікросхему з типом корпусу DIP20 потрібно встановити і, за потребою, припаяти перехідник. Після цього можна починати роботу. Штирові контакти для перехідника в комплекті не йдуть - їх потрібно буде купувати і встановлювати самостійно (штирові контакти потрібні для переходу на посадковий майданчик з типом корпусу DIP20).
Прямі контакти.
Кутові контакти.

Характеристики:

20 клем для установки мікросхем з типом корпусу TSSOP20 / SSOP20 з кроком контактів 0,65 мм;
20 клем для установки мікросхем з типом корпусу SOP20 / SOIC20 / SO20 з кроком контактів 1,27 мм;
20 клем отворів для установки штирьових контактів під посадковий майданчик з типом корпусу DIP20;
фізичні розміри: 25 x 18 x 2 мм;
вага: 2 г

Тип Для мікросхем
Вид Перехідники
Додаткові характеристики Тип корпусу встановлювальної мікросхеми: SOP20, SO20, SOIC20;
Тип корпусу перехідника: DIP20
Гарантія 1 місяць
