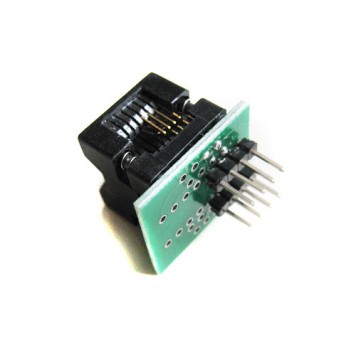

SOP8 - DIP8 перехідник для програматорів 150mil
Артикул:
111751
Немає в наявності

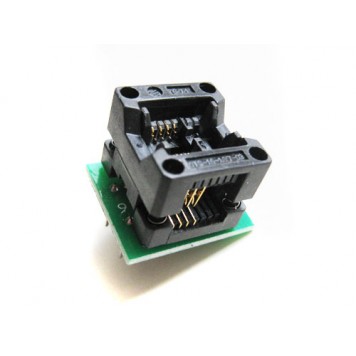

Перехідник з сокетом для мікросхем з типом посадкового майданчика (корпусу SOIC) SOP8 SO8 на тип посадкового майданчика (корпусу) DIP8. →
SOP8 - DIP8 перехідник панелька для програматорів використовується для підключення в плату з посадковим майданчиком під мікросхему з типом корпусу DIP8, SMD компонентів, виконаних в корпусі SOP8 з шириною (стороною між рядами висновків) 150 тисячних дюйма.
Для використання перехідника потрібно припаяти або закріпити штирі DIP8 на платі з посадковим майданчиком під мікросхему з типом корпусу DIP8. Потім потрібно натиснути на верхню частину сокета, вставити мікросхему в корпусі SOP8 і відпустити верхню частину сокета для закріплення мікросхеми. Після цього можна починати роботу.
Характеристики:
посадковий майданчик-сокет з 8 висновків для підключення мікросхеми в корпусі SOP8 SO8 SOIC8;
відстань між висновками в ряду: 1,27 мм (0,05 дюйма);
відстань між рядами висновків: 7,62 мм (0,3 дюйма);
ширина корпуса мікросхеми: 3,81 мм (0,150 дюйма);
8 штирьових контактів для підключення на посадковий майданчик під типи корпусу DIP8;
довжина ніжок: 7,62 мм (0,3 дюйма);
відстань між ніжками в ряду: 2,54 мм (0,1 дюйма);
відстань між рядами ніжок: 7,62 мм (0,3 дюйма);
габарити перехідника: 24,3 х 21,0 х 26,8 мм;
вага: 7 г
Для використання перехідника потрібно припаяти або закріпити штирі DIP8 на платі з посадковим майданчиком під мікросхему з типом корпусу DIP8. Потім потрібно натиснути на верхню частину сокета, вставити мікросхему в корпусі SOP8 і відпустити верхню частину сокета для закріплення мікросхеми. Після цього можна починати роботу.
Характеристики:
посадковий майданчик-сокет з 8 висновків для підключення мікросхеми в корпусі SOP8 SO8 SOIC8;
відстань між висновками в ряду: 1,27 мм (0,05 дюйма);
відстань між рядами висновків: 7,62 мм (0,3 дюйма);
ширина корпуса мікросхеми: 3,81 мм (0,150 дюйма);
8 штирьових контактів для підключення на посадковий майданчик під типи корпусу DIP8;
довжина ніжок: 7,62 мм (0,3 дюйма);
відстань між ніжками в ряду: 2,54 мм (0,1 дюйма);
відстань між рядами ніжок: 7,62 мм (0,3 дюйма);
габарити перехідника: 24,3 х 21,0 х 26,8 мм;
вага: 7 г
| Тип | Для мікросхем |
| Вид | Перехідники |
| Додаткові характеристики | Тип корпусу встановлювальної мікросхеми: SOP8; Тип корпусу перехідника: DIP8 |
| Гарантія | 1 місяць |
