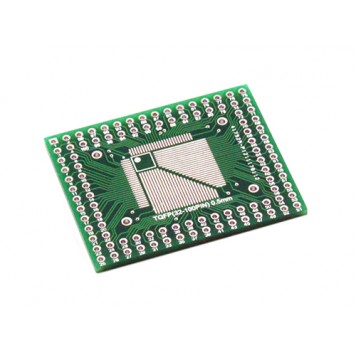

TQFP QFP 32-100 на DIP 32-100 перехідник адаптер

TQFP QFP 32-100 на DIP 32-100 перехідник адаптер використовується для підключення в плату з посадковим майданчиком під мікросхему з типом корпусу DIP 32-100 мікросхем, виконаних в корпусі TQFP 32-100 c кроком 0,5 мм або TQFP 32-64 c кроком 0,8 мм.

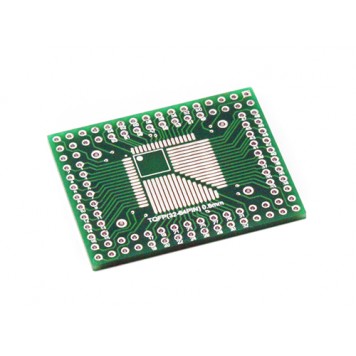

Для використання перехідника потрібно припаяти на один з двох посадкових майданчиків мікросхему з типом корпусу TQFP 32-100 c кроком 0,5 мм або TQFP 32-64 c кроком 0,8 мм (місце розташування ключа мікросхеми вказано на корпусі перехідника). Потім на підготовлену площадку під мікросхему з типом корпусу DIP 32-100 потрібно встановити і, за потребою, припаяти перехідник. Після цього можна починати роботу. Штирові контакти для перехідника в комплекті не йдуть - їх потрібно буде купувати, і встановлювати самостійно (штирові контакти потрібні для переходу на посадковий майданчик з типом корпусу DIP 32-100). Все DIP клеми пронумеровані від 1 до 64 з боку TQFP 32-64 c кроком 0,8 мм і 1 до 100 з боку TQFP 32-100 c кроком 0,5 мм. Визначити які DIP клеми потрібно використовувати можна візуально, переглянувши куди йдуть доріжки від TQFP.

Характеристики:

можна встановлювати мікросхеми: TQFP 32, 44, 48, 64, 84, 100;
100 клем для установки мікросхем з типом корпусу TQFP 32-100 c кроком 0,5 мм;
64 клем для установки мікросхем з типом корпусу TQFP 32-64 c кроком 0,8 мм;
100 клем отворів для установки штирьових контактів під посадковий майданчик з типом корпусу DIP 32-100;
фізичні розміри: 41,4 x 33,91 x 2 мм;
вага: 4,5 г
