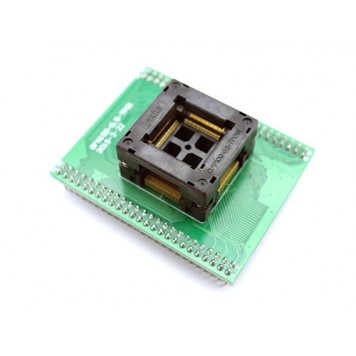

TQFP100 LQFP100 QFP100 - DIP100 перехідник панелька OTQ-100-0.5-09
TQFP100 LQFP100 QFP100 - DIP100 перехідник панелька для програматора використовується для підключення в плату з посадковим майданчиком під мікросхему з типом корпусу DIP100, SMD компонентів виконаних в корпусі TQFP100 LQFP100 QFP100 з відстанню між контактами 0,5 мм. Також може використовуватися як перехідник для програматорів.

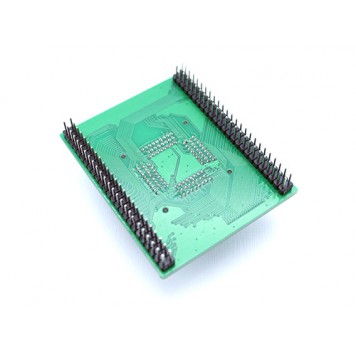

Для використання перехідника TQFP100 - DIP100 потрібно припаяти або закріпити штирі DIP100 на платі з посадковим майданчиком під мікросхему з типом корпусу DIP100. Потім потрібно натиснути на верхню частину перехідника, контакти перехідника розсунуться, вставити мікросхему в корпусі TQFP100 LQFP100 розмірами 14 x 14 мм і відстанню між контактами 0,5 мм, відпустити верхню частину, мікросхема зафіксується в перехіднику.
Розміри мікросхеми в корпусі TQFP100:
Характеристики:
модель: OTQ-100-0.5-09;
для установки на посадкові майданчики: DIP100;
для установки мікросхем в корпусі: TQFP100, LQFP100;
крок: 0,5 мм;
майданчик під мікросхему: 14 х 14 мм;
габарити перехідника (довжина x ширина x висота): 67.0 x 54.0 x 27.0 (з висновками контактів) мм;
вага: 32 г
| Країна-виробник товару | Китай |
| Тип | Для мікросхем |
| Вид | Перехідники |
| Додаткові характеристики | Тип корпусу встановлювальної мікросхеми: TQFP100, LQFP100; Тип корпусу перехідника: DIP100 |
| Гарантія | 1 місяць |
Відгуків про цей товар ще не було.
!!! Можливі незначні відмінності товару від представленого на сайті, але це не впливає на його експлуатаційні показники та функціональність.
