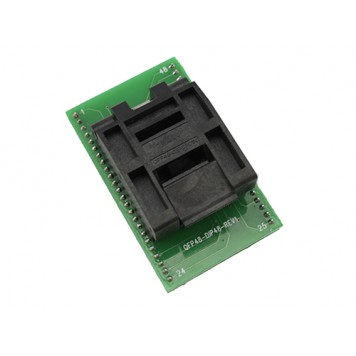

TQFP48 QFP48 PQFP48 - DIP48 перехідник панелька
Для програмування мікросхем з корпусами, відмінними від DIP, використовують спеціальні адаптери-перехідники під відповідний тип корпусу. Однією стороною перехідник встановлюється в DIP-колодку програматора, інша сторона являє собою колодку під відповідний тип корпусу. Дана модель використовується для підключення в плату з посадковим майданчиком під мікросхему з типом корпусу DIP48 мікросхем, виконаних в корпусах TQFP48 QFP48 PQFP48.

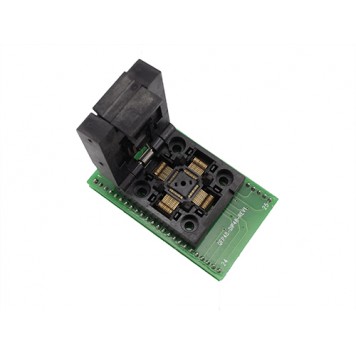

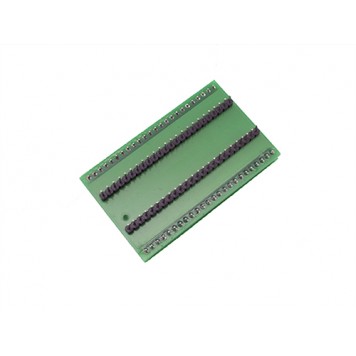

Для використання перехідника потрібно припаяти або закріпити штирі DIP48 на платі з посадковим майданчиком під мікросхему з типом корпусу DIP48. Потім потрібно натиснути на засувку, яка утримує кришку сокета - кришка повинна відкинуться під дією пружини. Потім вставити в пази мікросхему в корпусі TQFP48 QFP48 PQFP48 по ключу і закрити кришку сокета для закріплення мікросхеми. Нумерація DIP штирів зображена на корпусі перехідника цифрами.
Розміри мікросхеми в корпусі TQFP48:
для установки на посадкові майданчики: DIP48;
для установки мікросхем в корпусі: TQFP48, QFP48, PQFP48;
крок: 0,5 мм;
контакти: 4 пари по 7 х 7 мм;
відстань між DIP ногами: 2,54 мм (100mil);
відстань між рядами DIP: 1,52 см (600mil);
габарити: 65 х 40 х 33;
вага: 41 г
| Тип | Для мікросхем |
| Вид | Перехідники |
| Додаткові характеристики | Тип корпусу встановлювальної мікросхеми: TQFP48, QFP48, PQFP48; Тип корпусу перехідника: DIP48 |
| Гарантія | 1 місяць |
Відгуків про цей товар ще не було.
!!! Можливі незначні відмінності товару від представленого на сайті, але це не впливає на його експлуатаційні показники та функціональність.
