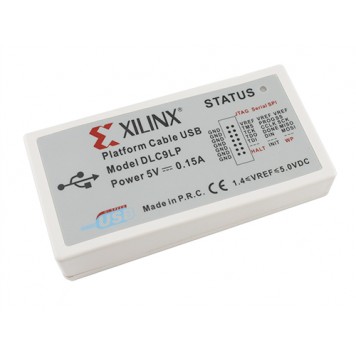

USB JTAG програматор завантажувальний кабель для ПЛІС CPLD FPGA Xilinx PROM

USB програматор Xilinx DLC9LP використовується для внутрішньосхемного конфігурації програмованих логічних інтегральних схем (ПЛІС / CPLD), програмованих користувачем вентильних матриць (FPGA) по інтерфейсах SPI, JTAG.
Програматор підтримує ПЛІС (CPLD):

• всі моделі Virtex FPGA;
• всі моделі Spartan FPGA;
• XC9500 / XC9500XL / XC9500XV;
• CoolRunner XPLA3 / CoolRunner-II;
• пам'ять XC18V00 ISP PROMs;
• пам'ять XCF00S / XCF00P Platform Flash PROMs;
• всі моделі XC4000 FPGA;
• теоретично все ПЛІС і PROMs з інтерфейсами SPI або JTAG.


Для використання програматора потрібно скопіювати на комп'ютер з DVD диска, який йде в комплекті, програмне забезпечення. Потрібно скопіювати файл licgen_ise_13.exe з першої папки і архів Xilinx_ISE_DS_Win_13.1_O.40d.1.1.tar з третьої папки. Потім підключити програматор через кабель USB тип A - USB тип B, який йде в комплекті, до комп'ютера. Після підключення до комп'ютера почне горіти червоним кольором світлодіод, позначений на корпусі STATUS.
Тепер потрібно встановити драйвер для програматора. Драйвер можна звантажити тут. Файл потрібно запустити, коли відкриється інтерфейс програми, потрібно зняти пташку «I want check for updates for my other drivers as well» і натиснути кнопку «Next», після чого програма сама завантажить і встановить драйвер. У диспетчері пристроїв Windows програматор буде відображатися як «Xilinx USB Cable». Після установки драйвера світлодіод, позначений на корпусі STATUS, почне горіти помаранчевим кольором.
Після цього для роботи з програматором потрібно встановити програму Xilinx ISE Design Suite. На диску програма версії 13.1. Установник програми знаходиться в архіві Xilinx_ISE_DS_Win_13.1_O.40d.1.1.tar, який потрібно розпакувати. Для установки програми потрібно запустити файл xsetup.exe, який знаходиться в корені папки. Далі потрібно слідувати вказівкам інсталятора просто натискаючи «Next» і в кінці «Install». Змінювати будь-які параметри установки не можна, особливо адреса установки. Під час установки, можливо, Ваша антивірусна програма побачить т.зв. Hack Tool і різні DLL бібліотеки. Дозвольте програмі установки розмістити всі її файли, інакше установка зупиниться.
Після завершення установки з'явиться діалогове вікно з вибором типу активації ліцензії. Потрібно вибрати пункт «Locate Existing License (s)» і натиснути кнопку «Next». Після цього потрібно скопіювати файл licgen_ise_13.exe в кореневу папку з програмою Xilinx ISE Design Suite, запустити файл, автоматично згенерує файл xilinx13suite.lic. Повертаємося до діалогового вікна ліцензії, потрібно натиснути кнопку «Copy License ...» і вказати шлях до файлу xilinx13suite.lic, після чого з'явиться вікно з повідомленням, що ліцензія успішно активована. Якщо цього не відбулося, натисніть по черзі, кнопки «Set» спочатку верхню, потім нижню, потім кнопку «Refresh».
Після установки драйверів і програмного забезпечення потрібно підключити 14-піновий шлейф 2,54 мм, який йде в комплекті до гнізда програматора.
Розпіновка роз'єму програматора:

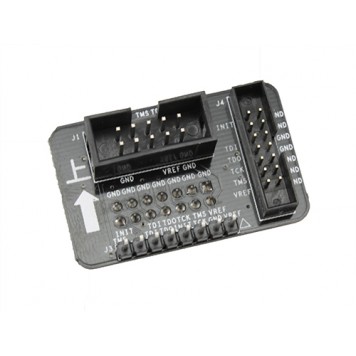

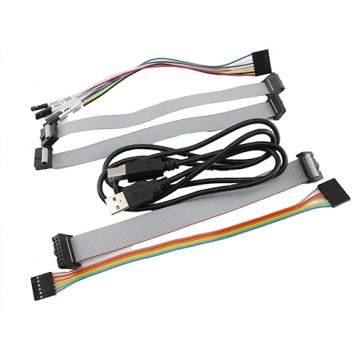

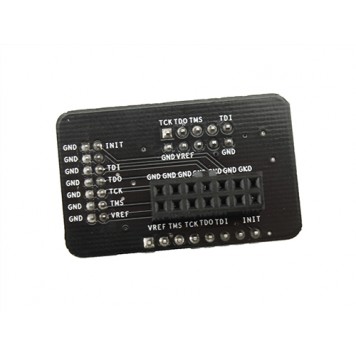

Для підключення до програматора CPLD і FPGA в комплекті йде JTAG перехідник з чотирма роз'ємами. Для роз'ємів перехідника в комплекті йде ще три шлейфу і два кабелі.
Шлейфи: 10pin з кроком 2,54 мм; 14pin з кроком 2,54 мм; 14pin з кроком 2,0 мм.
Кабелі: BLS-8 - BLS-6; BLS-8 - 7 BLS-1 з кембриками сигналів.
Для безпосередньо роботи потрібно 14-піновий шлейф 2,54 мм від програматора включити в гніздо JTAG перехідника, а до перехідника за допомогою потрібного кабелю або шлейфа підключити CPLD або FPGA.
Після ініціалізації кабелю в програмі iMPACT (встановлюється автоматично разом з Xilinx ISE Design Suite) і подачі живлення на CPLD або FPGA світлодіод, позначений на корпусі STATUS, почне горіти зеленим кольором. Після цього можна починати програмування.
Максимальна тактова частота програматора DLC9LP 24 МГц. З різними CPLD або FPGA максимальна тактова частота може змінюватися.
Таблиця максимальних тактових частот:

Програматор DLC9LP автоматично узгоджує рівні TTL і LVTTL / LVCMOS. живлення програматора DLC9LP здійснюється від USB порту комп'ютера. Максимальний вихідний струм програматора 100 мА.

Характеристики:

модель: DLC9LP;

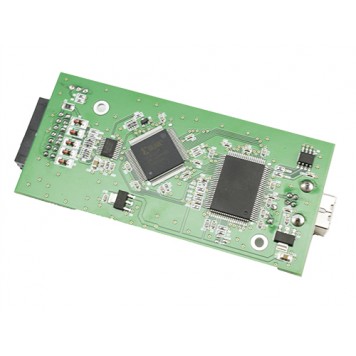

зібраний на чіпах: Xilinx XC2C256 VQG100CMS1641 і CY7C680113A-100AXC;
напис на друкованій платі: LT_XILINK_V51;
підтримувані операційні системи: всі Windows, Red Hat Enterprise Linux;
сумісний з ПО: Xilinx ISE Design Suite, iMPACT, ChipScope;
автоматично узгоджує рівні: TTL і LVTTL / LVCMOS;
інтерфейси: SPI або JTAG;
максимальна тактова частота: 24 МГц;
розміри: 110 x 55 x 25 мм;
вага комплекту: 220 г

Комплект поставки:

• USB JTAG програматор завантажувальний кабель DLC9LP в заводській упаковці;
• Універсальний JTAG перехідник;
• USB тип A - USB тип B довжиною 1 м;
• Шлейфи довжиною 165 мм: 14pin з кроком 2,54 мм; 10pin з кроком 2,54 мм; 14pin з кроком 2,0 мм;
• Кабелі довжиною 180 мм: BLS-8 - BLS-6; BLS-8 - 7 BLS-1 з кембриками сигналів;
• DVD диск з керівництвами по установці ПО і роботі і документацією.

Посібник користувача англійською мовою.
