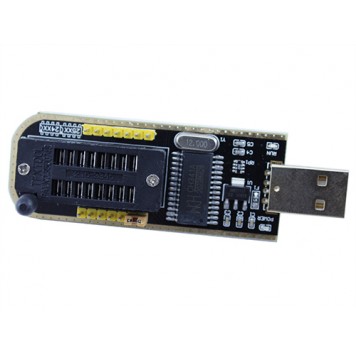

USB міні програматор CH341A 24 25 FLASH 24 EEPROM

USB міні програматор CH341A використовується для програмування мікросхем BIOS для материнських плат комп'ютерів, ноутбуків, відеокарт, мультимедійних плеєрів, пам'яті телевізорів, РК-дисплеїв, маршрутизаторів, ігрових приставок, супутникових ресиверів, ресиверів T2, 24 EEPROM, 25 SPI FLASH і т.п.
Для використання програматора потрібно спочатку підключити його до USB порту комп'ютера. Якщо все в порядку, на корпусі програматора повинен спалахнути червоний світлодіод. Після цього операційна система повинна почати пошук драйверів і їх не виявить. Драйвера, наприклад ці, потрібно буде встановити самостійно вручну за допомогою диспетчера пристроїв. Після цього операційна система повинна визначити вибору програм в розділі «Інтерфейси» як USB-EEP / I2C CH341A і в розділі «Порти COM і LPT» як USB-SERIAL CH341A. Потім потрібно встановити програму для роботи з програматором, зазвичай використовують CH341A Programmer, наприклад цю. Програма має вбудовані китайську та англійську мови, але є можливість її русифікувати.
Тепер можна приступати до програмування. Якщо ви будете програмувати мікросхему на ZIF панелі програматора, то потрібно підняти ручку-фіксатор, щоб відкрити пази для установки мікросхеми. Обов'язково має бути від'єднано мікросхему, яку збираєтеся програмувати, від кінцевого пристрою і встановити її по ключу в пази вибору програм (ключ повинен вказувати на ручку-фіксатор). Потім опустити ручку-фіксатор, щоб зафіксувати мікросхему. Якщо потрібно програмувати мікросхеми 25 серії в корпусі SOP8 або SOP16, то в комплекті поставки програматора є перехідник DIP8-SOP8 / SOP16. З'єднати мікросхему з контактною площадкою можна як за допомогою пайки, так і за допомогою акуратного закріплення ніжок мікросхеми механічним шляхом (крокодилом, прищіпкою і т.п.). Мікросхеми потрібно встановлювати по ключу, як зображено на піктограмі, яка є на корпусі перехідника.
Також є можливість внутрішньосхемного програмування по ISP інтерфейсу. Також на корпусі програматора присутній інтерфейс RS232.
Управління програматором здійснюється від комп'ютера за допомогою спеціальних програм, наприклад CH341A Programmer. На корпусі програматора є перемичка позначена 1,2.3. Вона використовується для перемикання режимів Paralell (1-2) і Serial (2-3).
Список сумісності мікросхем можна ознайомитися тут.
USB міні програматор CH341A 24 25 FLASH 24 EEPROM має інтерфейси, роз'єми і контактні площадки для підключення до комп'ютера і установки програмованих мікросхем:

• для підключення програматора до комп'ютера використовується стандартний USB інтерфейс специфікації 2.0;
• для підключення мікросхем виконаних в DIP корпусі на платі програматора встановлена ​​ZIF панель на 16 контактів з нульовим посиленням і ручкою фіксатором;
• для підключення мікросхем 25 серії виконаних в корпусі SOP8 або SOP16 в комплекті поставки програматора є перехідник;
• для внутрішньосхемного програмування на платі програматора є ISP інтерфейс. Позначення контактів: 3.3, MOSI, CLK, MISO, CS, GND.
• на платі програматора є інтерфейс RS232. Позначення контактів GND, RX, TX.


Живлення USB міні програматора CH341A здійснюється від USB порту комп'ютера. Напруга живлення 5 В.

Характеристики:

модель: CH341A;
програматор зібраний на мікроконтролері: USB bus convert chip CH341A;
сумісний з операційними системами: Windows 98, Windows ME Windows 2000, Windows XP, Windows Vista, Windows 7, Windows 8, Windows 10;
програмує / зчитує: FLASH EEPROM 24-25 серій;
16-ти контактна ZIF панель з нульовим посиленням і ручкою-фіксатором;
6-ти контактний ISP інтерфейс;
інтерфейс RS232;
індикація: живлення;
робоча напруга: 5 В постійного струму;
на платі встановлений кварц на 12 МГц;
габарити (Д х Ш х В): 85 х 26 х 15 мм;
вага комплекту: 23 г
