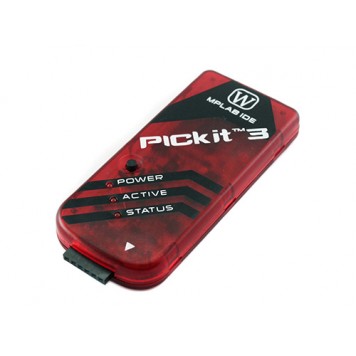

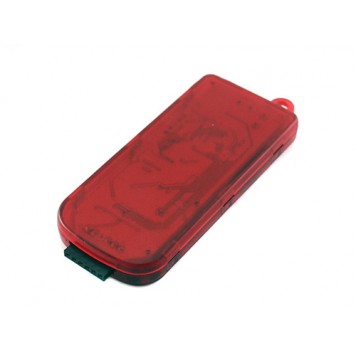

USB програматор PICkit 3 для PIC-контролерів

Внутрішньосхемний програматор PICkit 3 PIC призначений для настройки і програмування PIC, dsPIC, flash мікроконтролерів. Програмне забезпечення програматора має зручний графічний інтерфейс і набір програм управління MPLAB IDE. Для програмування кінцевого пристрою не обов'язково відключати від нього мікроконтролер, досить підключити його до програматора через ICSP інтерфейс.
Для використання програматора потрібно підключити його до комп'ютера через кабель USB - miniUSB тип B. Комп'ютер повинен визначити нове HID сумісний пристрій. На корпусі програматора є три світлодіоди: Power, Active, Status. Світлодіод Power зелений - горить, коли до програматора підключено напруга живлення. Світлодіод Active синій - горить, коли встановлено з'єднання між програматором і комп'ютером. Світлодіод Status жовтий / червоний - горить жовтим, коли йде процес програмування, горить червоним якщо сталася помилка. Далі на комп'ютер потрібно встановити програми MPLAB IDE. Після вище описаних дій можна підключати до програматора мікроконтролер і приступати до роботи.
Управління програматором здійснюється з комп'ютера програмами MPLAB IDE. Також на програматорі є кнопка запуску процесу програмування.
Програматор має два інтерфейси - для підключення до комп'ютера і для підключення мікроконтролера:

• для підключення програматора до комп'ютера використовується роз'єм miniUSB тип B;

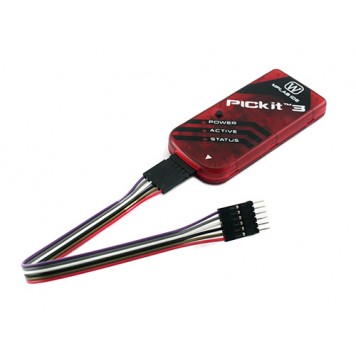

• для підключення мікроконтролерів використовується 6-ти піновий In Circuit Serial Programming інтерфейс або ICSP. Перший пін інтерфейсу позначений на програматорі білою стрілкою.

Живлення програматора здійснюється від комп'ютера через кабель USB - miniUSB тип B. Живлення мікроконтролерів, які підключаються до програматора, здійснюється або від, безпосередньо, програматора, або від зовнішнього джерела живлення (блоків живлення, батареї). Діапазон напруги при програмуванні від 1,8 до 14 В.

Характеристики:

модель: PICkit 3;
підключення до комп'ютера: USB (максимальна швидкість 12 Мбіт / с з комп'ютера на програматор);
виконання налагодження: в режимі реального часу;
середовище розробки: MPLAB;
вбудована схема: моніторингу перенапруги / короткого замикання;
оновлення програмного забезпечення: з комп'ютера, оновлення через інтернет;
підтримка мікроконтролерів з напругою живлення: 1,8 - 5 В;
розширений діапазон напруги програмування: від 1,8 В до 14 В;
світлодіоди стану: живлення, активність, статус-помилка;
програмування до: 512 КБ Flash пам'яті;
функції: читання / запис пам'яті програм і даних мікроконтролера, очищення пам'яті програм з перевіркою;
автономне програмування: мікроконтролерів PIC, програмами розміром до 512 Kбайт;
підтримка мікроконтролерів: PIC10, PIC12, PIC16, PIC18, PIC24, PIC32, dsPIC30 і dsPIC33, за винятком зазначених у середовищі MPLAB;
розміри програматора: 90 х 40 х 11 мм;
вага програматора: 28 г;
вага комплекту поставки: 80 г

Розпіновка ICSP інтерфейсу:

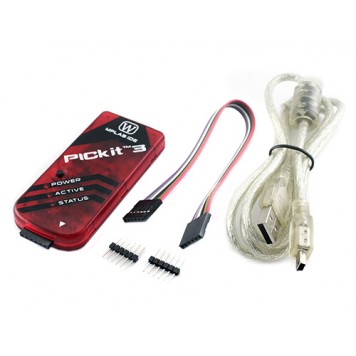

Комплект поставки:

• USB програматор PICkit 3 для PIC-контролерів в блістерній упаковці.
• Кабель USB - miniUSB тип B довжиною 100 см;
• Кабель BLS6 - BLS6;
• Два 6-ти контактних перехідника тато-тато 2,54 мм для кабелю BLS6.

Даташит.
