Кінцевий вимикач перемикач мікро з прапорцем KW-1 2А

Механічний кінцевий мікровимикач (мікрик) з прапорцем модель KW-1 використовується для комутації різних електричних ланцюгів в приладах і пристроях.
Практичне застосування: визначення в верстатах з ЧПУ і 3D принтерах початку і/або кінця координат по трьох осях (X, Y, Z) для зупинки крокових двигунів в крайніх точках осей координат. Якщо демонтувати прапорець - KW-1 може використовуватися для заміни вийшовшого з ладу аналогічного мікрика в комп'ютерної мишки.

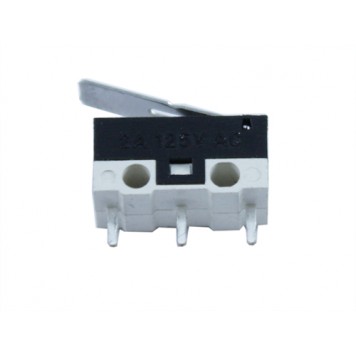

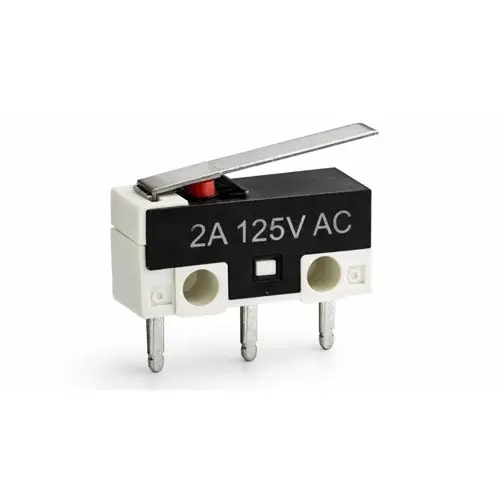

KW-1 може комутувати ланцюги змінного струму з напругою 125 В і струмом 2 А чи потужністю до 250 Вт. Комутація проводиться шляхом впливу керуючого упору на прапорець.

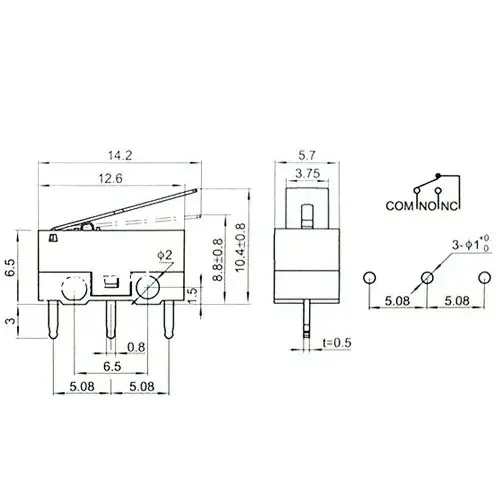

Креслення кінцевого вимикача KW-1 2А:

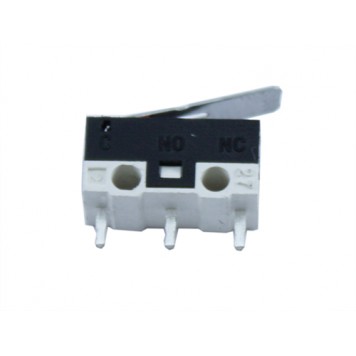

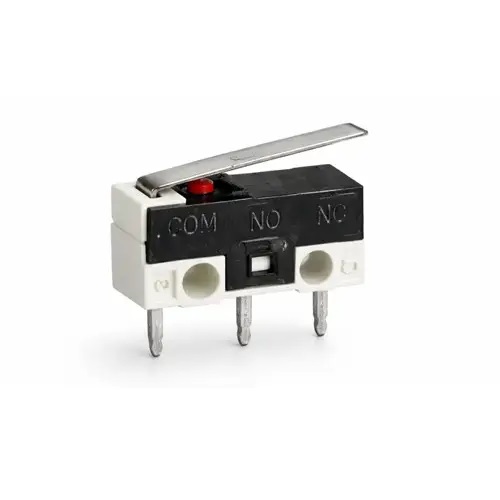

Механічний кінцевий мікровимикач KW-1 має три контакти, які позначені на корпусі: C (загальний контакт), NO (нормально відкритий), NC (нормально закритий). Відповідно мікровимикач KW-1 може мати два стани: нормально відкритий (замкнуті C-NO) і нормально закритий (замкнуті C-NC).
Мікровимикач має нормально закритий стан - коли кнопка не була натиснута, відповідно нормально відкритий стан - коли кнопка натиснута.
Мікровимикач KW-1 має механічний термін служби не менше 1 млн натискань.

Характеристики:

модель: KW-1 / KLS7-KW10-Z2P045 / DM3-03P;
напруга, що комутується: 125 В AC;
комутований струм: 2 А AC;
максимально потужність комутації: 250 Вт AC;
можливі стани: нормально відкрите (замкнуті C-NO) і нормально закрите (замкнуті C-NC);
термін служби: не менше 1 млн натискань;
вага: 1 г

Даташит.
