NPN транзистор 2N3055 15А 60В, підсилювач звуку

Біполярний транзистор - електронний компонент з двома p-n переходами, службовець для посилення сигналу. Широко використовується в різних електронних і електричних пристроях.

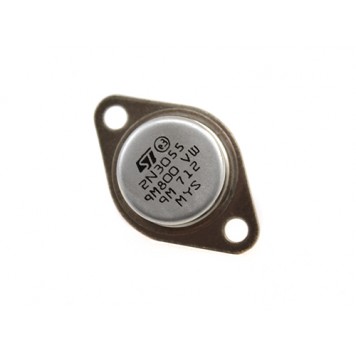

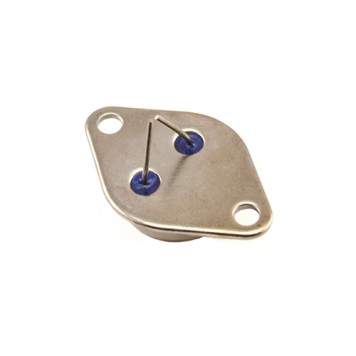

Біполярний кремнієвий транзистор 2N3055 з NPN структурою виконаний в корпусі TO-3. Даний корпус являє собою овалоподібну пластину з отворами для кріплення. Зверху на пластину встановлена ​​кришка, під якою знаходиться напівпровідниковий кристал. У нижній частині має два виводи (база та емітер). Як колектор використовується корпус.
Максимальні напруги переходів: колектор-база 100 В, колектор-емітер 70 В, емітер-база 7 В постійного струму. Максимальна потужність, що розсіюється, 115 Вт при температурі не вище 25 ° С. Статичний коефіцієнт посилення по струму становить 15.
При монтажі транзистора 2N3055 потрібно строго дотримуватися цоколівки.

Характеристики:

модель транзистора: 2N3055;
структура транзистора: NPN;
тип корпусу: TO-3;
напруга колектор-емітер: 100 В;
напруга колектор-емітер: 70 В;
напруга база-емітер: 5 В;
струм колектора: 15 А;
статичний коефіцієнт посилення по току: 15;
максимальна розсіює потужність: 115 Вт при температурі не вище 25 ° С;
робоча температура: -65 - + 150 ° С.

Даташит.
