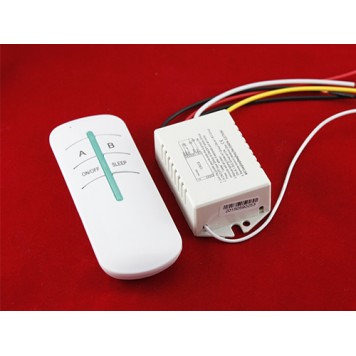

2-канал бездротовий вимикач освітлення 220В

2-х канальний бездротовий вимикач освітлення 220В використовується для управління подачею напруги на електричні прилади з напругою живлення 220 В. За замовчуванням, використовується для управління двома каналами освітлення.
Для використання двоканального бездротового вимикача потрібно визначити місце монтажу. Пристрій складається з розбірного пластикового корпусу. На задній кришці корпусу передбачено два отвори і два пази для монтажу. Після монтажу можна приступати до підключення. Схема підключення зображена піктограмою на передній частині пластикового корпусу і виглядає приблизно так:

Розберемо схему докладніше зверху вниз:
Перший чорний провід - це загальний провідник для обох каналів управління;
Другий чорний провід - напруга живлення 220 В;
Червоний дріт - напруга живлення 220 В;
Білий провід - канал B;
Жовтий провід (може бути, синім, коричневим і т.п.) - канал A;
Білий провід зі зворотного боку - це вивід антени радіочастотного приймача.

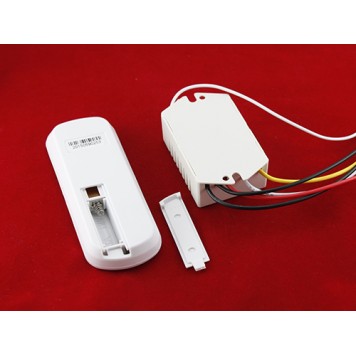

Для управління пристроєм в комплекті йде радіочастотний пульт дистанційного керування з чотирма кнопками. Живлення пульта здійснюється від елемента живлення типорозміру 23A 12 V (в комплект поставки не входить). Пульт оснащений чотирма кнопками: A, B, ON / OFF, SLEEP. При натисканні на кнопку A буде включатися канал A. При повторному натисканні кнопки A канал A відключиться. При натисканні на кнопку B буде включатися канал B. При повторному натисканні кнопки B канал B відключиться. При натисканні кнопки ON / OFF включаться обидва канали. При повторному натисканні кнопки ON / OFF обидва канали вимикаються. При натисканні кнопки SLEEP обидва канали вимикаються після 8 секунд затримки.
Живлення двоканального бездротового вимикача здійснюється від побутової мережі з напругою 220 В змінного струму. Максимальне навантаження на один канал 1000 Вт.
Встановлені реле: KTPOW JQC DC 12 V - 7A 250V, 12A 120V, 10A 125 VAC, 10A 28 VDC.

Характеристики:

виробник: Guang Dong Sheng Zhong Shan DONGPAI ELECTRONIC;
кількість каналів: 2;
напруга живлення: 220 В;
максимальна потужність одного каналу 1000 Вт;
живлення пульта: елемент живлення типорозміру 23A 12 V;
максимальна дальність роботи пульта: 20 м;
затримка вимкнення при натисканні кнопки SLEEP: 8 с;
розміри керованого блоку: 59 х 44 х 24 мм;
розміри пульта: 108 х 42 х 13 мм;
розміри упаковки: 135 х 105 х 30 мм;
вага комплекту: 92 г

Комплект поставки:

• 2-х канальний бездротовий вимикач освітлення 220В;
• пульт дистанційного управління.
