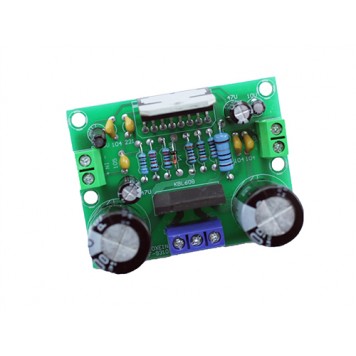

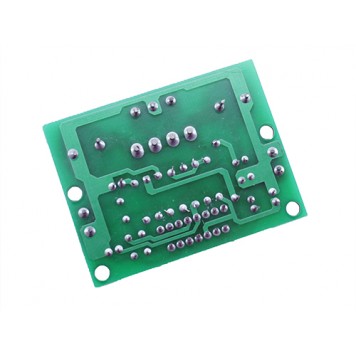

Аудіо підсилювач потужності звуку моно УНЧ AC 12-32В 100Вт TDA7293

Аудіо підсилювач потужності звуку моно УНЧ AC 12-32В 100Вт TDA7293 використовується для посилення вхідного моно аудіо сигналу до вихідної потужності в 100 Вт при 4 Ом або до 80 Вт при 8 Ом.
Для використання підсилювача потрібно підключити живлення, підключити вхідний сигнал, підключити пристрої відтворення.
Аудіо підсилювач потужності має клеми затискачі для підключення вхідного сигналу, вихідного сигналу і живлення:
для підключення пристроїв відтворення використовується пара клем затискачів, позначені на платі підсилювача SP + і SP-;
для підключення вхідного сигналу використовується пара клем затискачів, позначені на платі підсилювача IN + і IN-;
для підключення живлення підсилювача використовуються три клеми затискачі, позначені на платі підсилювача AC, 0, AC.
Схема підключення підсилювача TDA7293:

Моно аудіо підсилювач TDA7293 має двополярне живлення з напругою 12 - 32 В змінного струму. Таке живлення може забезпечити трансформатор напруги. Для стабільної роботи при 4 Ом напруга живлення повинна бути 12 В; при 8 Ом напруга живлення повинна бути 32 В.
Також для нормальної роботи на високій потужності на мікросхему TDA7293 потрібно встановити радіатор для охолодження, який не входить в комплект поставки.
Моно аудіо підсилювач TDA7293 має чотири монтажних отвори для закріплення на плоскій поверхні.

Характеристики:

мікросхема: TDA7293;
кількість каналів: 1;
тип трансляції: моно;
підтримуваний опір: 4 - 8 Ом;
вихідна потужність: 100 Вт при 4 Ом або до 80 Вт при 8 Ом;
напруга живлення: 12 - 32 В змінного струму (4 Ом - 12 В; 8 Ом - 32 В);
живлення: двополярне;
діапазон частот: 20 Гц - 20 кГц;
габарити: 60 x 45 x 30 мм;
вага: 42 г.

Даташит.
