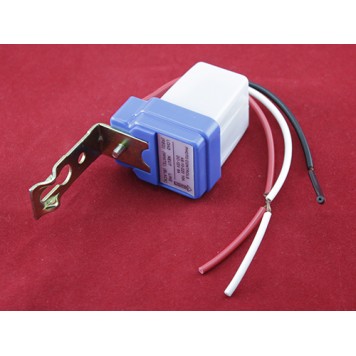

Фотореле, датчик включення вуличного освітлення 12В

Фотореле, датчик включення вуличного освітлення 12В використовується для включення/вимикання, в залежності від ступеня зовнішньої освітленості, різного роду електричних приладів, установок. Номінально використовується для включення/вимикання освітлювальних приладів. Може застосовуватися в системах освітлення вітрин магазинів, фасадів, охоронюваних територій та ін.

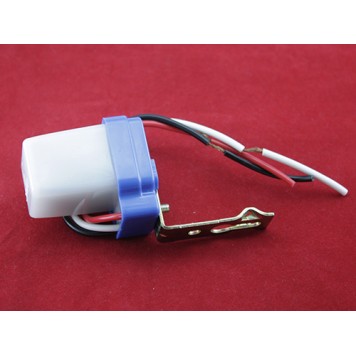

Для використання фотореле, датчика включення вуличного освітлення 12В потрібно підключити чорний і білий провідники пристрою до джерела живлення 12 В постійного струму, а білий і червоний провідники до комутованого пристрою. Для закріплення на стіні фасаду або іншої вертикальної поверхні на корпусі датчика є підвісне вушко. Для захисту датчика від впливів зовнішнього середовища схема датчика поміщена в пластиковий просвітлюючий корпус.
Схема підключення:

Фотореле, датчик включення вуличного освітлення 12В управляється мікросхемою таймером NE555N. Датчик має затримку включення і виключення, для виключення помилкових спрацьовувань при короткочасній зміні рівня освітленості (наприклад, від фар автомобіля).

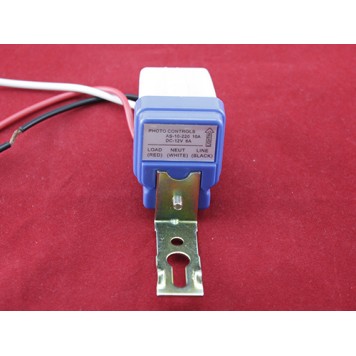

Фотореле, датчик включення вуличного освітлення 12В має три провідники для підключення живлення і комутованого пристрою. Білий провідник (напруга живлення), червоний провідник (сигнал на комутуючий пристрій), чорний провідник (загальний контакт).
Живлення фотореле, датчика включення вуличного освітлення 12В здійснюється від джерела живлення 12 В постійного струму.

Характеристики:

чутливий елемент датчика: фотодіод;
датчик зібраний на мікросхемі таймері: NE555N;
затримка включення і виключення: для виключення помилкових спрацьовувань;
реле високого струму: LS-T73 SHD-12VDC-F-A AC240V 10A, AC125V 10A, DC28V 10A;
включення при освітленості навколишнього середовища: 30 люкс;
вимикання при освітленості навколишнього середовища: 150 люкс;
напруга живлення датчика: 12 В постійного струму;
максимальний струм навантаження: 6А;
робоча температура: від -20 до 60 ° C;
довжина провідників: 20 см;
розміри (Д (виступ підвісного вушка) х Ш х В): 50 (100) х 42 х 33 мм;
вага: 50 г;
колір: білий.
