Генератор високої напруги 3.7В на 15кВ ЗБЕРИ САМ DIY трансформатор

Конструктор генератора високої напруги може використовуватися початківцями радіоаматорами для поліпшень навичок читання схем, складання схем, освоєння маркування основних електронних компонентів, пайки, післязбиральних налаштувань і перевірки.
При використанні конструктора потрібно буде зібрати генератор високої напруги на 15 кВ за допомогою друкованої плати, монтажних і електронних компонентів, які йдуть в комплекті. Збірка конструктора проводитися за допомогою механічного з'єднання елементів і пайки. Після складання і налаштування конструктор можна використовувати за призначенням, а саме як генератор високої напруги на 15 кВ.

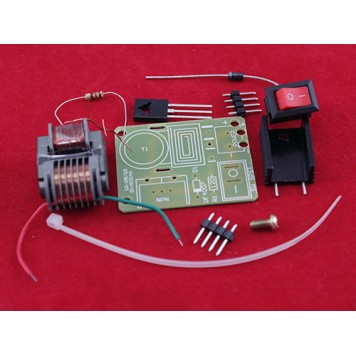

Конструктор складається з безлічі монтажних і електронних компонентів:

• Друкована плата 42 x 32 мм;
• Високовольтний трансформатор;
• Нейлонова стяжка для фіксації трансформатора;
• Біполярний транзистор структури NPN;
• Радіатор для транзистора;
• Шуруп для з'єднання транзистора і радіатора;
• діод;
• резистор;
• Кнопка включення / вимикання;
• Конектор 4 pin з розміщенням контактів під кутом 180 ° і кроком 2,54 мм.


Почати монтаж потрібно з транзистора, далі встановити дрібні елементи (резистор, діод), потім кнопку і в кінці трансформатор. На друкованій платі є всі потрібні позначення для компонентів, тому помилитися при монтажі важко.
Для використання зібраної плати потрібно подати на трансформатор напругу живлення значенням 1,5 - 4,2 В і струмом не менше 2 А.
На виході з плати буде електрична дуга довжиною до 15 мм з напругою 15 кВ.

Характеристики:

конструктор: генератор високої напруги на 15 кВ;
напруга живлення: 1,5 - 4,2 В і струмом не менше 2 А;
вихідна напруга: 15 кВ;
довжина електричної дуги на виході: до 15 мм;
габарити готового виробу: 42 x 32 x 20 мм;
вага конструктора: 27 г

Приклад складання.
