GSM DCS 3G 4G ретрансляція, підсилювач зв'язку 900МГц 1800МГц WCDMA 2100 Мгц

Дуже часто користувачі стільникових телефонів стикаються з проблемою слабкого або вкрай не стабільного сигналу оператора зв'язку. Одним із способів розв'язання цієї проблеми є установка в будинку або офісі тридіапазонного GSM / EDGE / WCDMA / LTE репітера, що поліпшує якість сигналу мобільного зв'язку і мобільного інтернету. Установка такого репітера не займає багато часу і не вимагає особливих навичок в налаштуванні.
Завдяки спеціальним конструкціям антен, використовуваних в комплекті, репітер є двостороннім передавачем сигналу як від найближчої вишки до телефону, так і назад від телефону до вишки. Якщо необхідно дати можливість гарантовано спілкуватися для жителів 2-3-х поверхового будинку або великого офісу, то можлива установка додаткових внутрішніх антен за допомогою спліттерів, які перекриють всі житлові приміщення в радіусі своєї дії. Використання репітера в приміщеннях зі слабким входять сигналом сприяє поліпшенню сигналу, зменшує ймовірність обриву сигналу при розмовах, а так само провалів і переривань під час дзвінків або використання 3G/4G мобільного інтернету.
Комплект GSM / EDGE / WCDMA / LTE репітера складається з самого репітера з блоком живлення на 12 В 2 А, трапецієподібної зовнішньої антени HXLGDV5E1011065D0TOM (або аналогічної) c коаксіальним кабелем довжиною 10 метрів і внутрішньої спрямованої антени грибка HYS-800-2500-5 c коаксіальним кабелем довжиною 5 метрів. Кабель зовнішньої і внутрішньої антени підключаються дорепітери за допомогою коаксіальних конекторів.

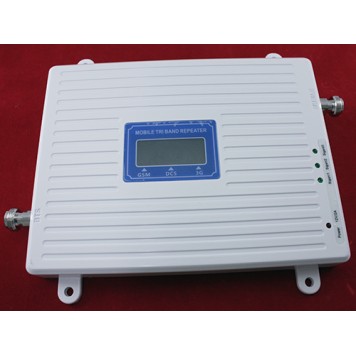

На лицьовій панелі репітера є невеликий дисплей, на якому відображається інформація про статус підключених антен і рівні сигналу в точці розташування зовнішньої антени. Дисплей розділений на три групи, позначені: GSM-CH1, DCS-CH2, 3G-CH3. Кожна група складається з шести кольорових барів, які показують рівень сигналу.
Також на лицьовій панелі репітера є чотири світлодіодні індикатори:

• Power 12V / 24V - червоний індикатор живлення;
• Signal1 - зелений індикатор наявності сигналу в діапазоні частот GSM;
• Signal2 - зелений індикатор наявності сигналу в діапазоні частот 3G / 4G;
• Signal3 - зелений індикатор наявності сигналу в діапазоні частот DCS.

Зелені світлодіоди спалахують, коли кольорові бари на дисплеї заповнюються на 2 або більше.
Порядок установки репитера:
1. Необхідно встановити зовнішню антену так, щоб вона була спрямована на найближчу вишку мобільного оператора, місцем для установки може бути дах будинку або офісу, гілка дерева і т.п. Дуже важливо, щоб зовнішня антена перебувала на більш високому рівні щодо внутрішньої антени (довжина йде в комплекті з зовнішньою антеною коаксіального кабелю становить 10 метрів);
2. Встановлюємо внутрішню антену так, що б ретрансляція з встановленою на нього вбудованою антеною, знаходився на відстані не менше 10 метрів від зовнішньої антени, чим більше буде відстань між антенами, тим краще буде якість сигналу;
3. Кабель зовнішньої антени підключається до вхідного гнізда (підписана 'BTS'), внутрішня антена підключається до гнізда (підписана 'MOBILE'), і тільки після цього можна підключити репітер до мережі живлення, в іншому випадку недотримання порядку встановлення може призвести до зламання самого репітера;
4. Репітер готовий до роботи і через кілька секунд, якщо Ви правильно все підключили, то сигнал від будь-якого з наявних в зоні доступу операторів зв'язку буде покращено до максимально можливого рівня.
Зверніть увагу:
Внутрішня і зовнішня антени бажано повинні бути розділені перешкодою, яка не буде пропускати сигнал зв'язку. Важливо також розділяти горизонтальні площини антен (наприклад: зовнішня на даху, внутрішня - всередині будинку, в нижній його частині). В іншому випадку можливий небажаний ефект луни, коли ретрансляція буде покращувати свій власний сигнал.
Схема установки репітера стільникового зв'язку GSM / EDGE / WCDMA / LTE:

У комплекті поставки є кріпильна фурнітура для монтажу зовнішньої і внутрішньої антен.
Можливі неполадки:
Немає сигналу - постарайтеся направити антену так, що б вона була максимально точно спрямована на найближчу вишку стільникового оператора, спробуйте змінити положення зовнішньої антени, переконайтеся, що сигнал в зоні зовнішньої антени не слабкіше - 70 дБм, збільште дистанцію між зовнішньою і внутрішньою антенами.
Попередження: ретрансляція не може створити сигнал з нічого. Там, де немає ніякого покриття в принципі, робота повторювача сигналу неможлива. Якщо хоч якийсь слабенький сигнал (може періодичний) мобільного оператора буде, то даний пристрій перетворить його в придатний для зв'язку сигнал.

Характеристики:

кількість діапазонів: 3;
діапазони: GSM / EDGE / WCDMA / LTE (2G / 2.5G / 3G / 4G);
частота передачі сигналу GSM: 890 - 915 МГц;
частота прийому сигналу GSM: 935 - 960 МГц;
частота передачі сигналу DCS: 1710 - 1785 МГц;
частота прийому сигналу DCS: 1805 - 1880 МГц;
частота передачі сигналу WCDMA (3G / 4G): 1920 - 1990 МГц;
частота прийому сигналу WCDMA (3G / 4G): 2110 - 2180 МГц;
посилення сигналу: 65 дБ / ± 3 дБ;
максимальна вихідна потужність: 23 дБм / ± 3 дБм;
опір: 50 Ом;
радіус покриття внутрішньої антени: до 100 метрів квадратних в ідеальних умовах;
потужність: -70 дБм
-40 дБм;
живлення репитера: 12 В / 2 А;
габарити репітера: 195 x 150 x 21 мм;
модель внутрішньої антени: HYS-800-2500-5;
посилення внутрішньої антени: 5 dbi;
габарити внутрішньої антени (висота х діаметр): 140 x 160 мм;
довжина кабелю для підключення внутрішньої антени: 5 м;

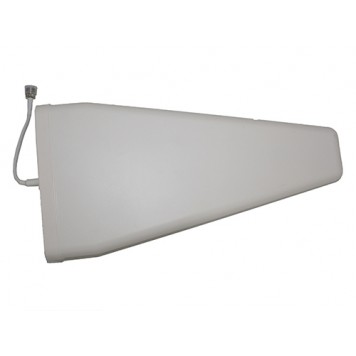

модель зовнішньої антени: HXLGDV5E1011065D0TOM;
посилення зовнішньої антени: 10/11 dbi;
габарити зовнішньої антени: 396 x 210 x 70 мм;
довжина кабелю для підключення зовнішньої антени: 10 м;
вага комплекту: 2860 г

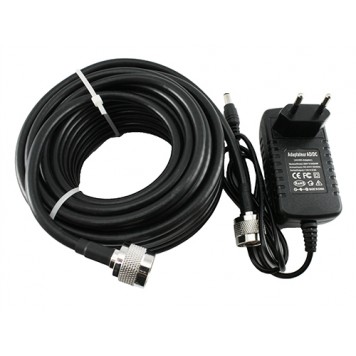

Комплект поставки:

• репитер;
• Антена зовнішня;
• Антена внутрішня;
• Адаптер живлення;
• Кабель коаксіальний з конектором 5С-FB;
• Кріпильна фурнітура;
• Посібник користувача англійською мовою.
