Конструктор радіоприймач FM радіо, ЗБЕРИ САМ

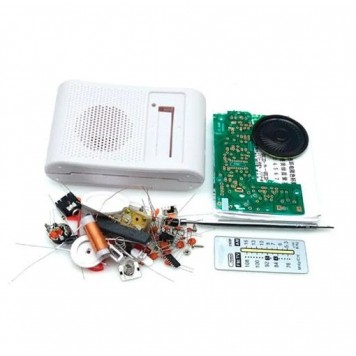

Конструктор радіоприймача RW-2908 може використовуватися початківцями радіоаматорами для поліпшень навичок читання схем, складання схем, освоєння маркування основних електронних компонентів, пайки, післязбиральної настройки і перевірки.
Для використання конструктора RW-2908 потрібно зібрати FM радіоприймач, за допомогою схеми, друкованої плати, монтажних і електронних компонентів, що йдуть в комплекті. Збірка конструктора проводитися за допомогою механічного з'єднання елементів і пайки.
Після складання і налаштування, конструктор можна використовувати як звичайне FM радіо.
Живлення зібраного конструктора здійснюється від двох батарей типорозміру AA (в комплект поставки не входять).
Конструктор складається з безлічі монтажних і електронних компонентів:

• Фронтальна частина корпусу;
• Тильна частина корпусу;
• Друкована плата, виконана на текстоліті зеленого кольору;
• Телескопічна антена;
• Ручка для управління звуком;
• Ручка для управління частотою;
• Шість шурупів для монтажу елементів;
• Клеми для елементів живлення;
• П'ять провідників в ізоляції червоного кольору;
• Гніздо для навушників під конектор 3,5 мм;
• Котушка індуктивності для коливального контуру;
• динамік;
• Построечний конденсатор;
• Построечний резистор;
• Три постійні електролітичні конденсатори різної ємності;
• Червоний світлодіод;
• Двадцять постійних керамічних конденсаторів в корпусі SMD різної ємності;
• П'ять постійних резисторів в корпусі SMD з різним опором;
• Мікросхема TDA7021T;
• Мікросхема TDA2822M;
• Інструкція китайською мовою зі схемою і номіналом електронних компонентів.



Характеристики:

модель: RW-2908;
діапазон FM: 70 - 108 МГц;
розміри: 124 х 76 х 26,5 мм;
вага комплекту: 80 г

Схема радіоприймача FM радіо:
