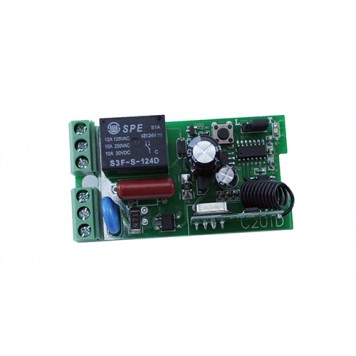

1-канальне бездротове реле 220В 433МГц, пульт, Arduino

1-канальне бездротове реле 220В, пульт використовується для управління на відстані за допомогою пульта дистанційного керування і вбудованого радіо модуля різними приладами з великим вхідним струмом (наприклад, ворота гаража або замок автомобіля).
Модуль поставляється в пластиковому корпусі. Перед початком підключення потрібно зняти кришку корпусу. Для цього Вам знадобитися плоска викрутка розміром 2.0. Кришка знімається в нижній частині корпусу. Щоб зняти кришку, потрібно акуратно підчепити, а потім підняти кришку. У нижній частині кришки корпусу є два вушка з отворами для закріплення реле на плоскій поверхні. Потім потрібно підключити до виводів модуля, позначених 4 і 5 - живлення 220 В змінного струму. Потім потрібно налаштувати модуль для роботи з пультом дистанційного керування і приступати до роботи.

Щоб зв'язати пульт і реле потрібно натиснути на кнопку (Не затискати), позначену на платі реле S1. Після цього на платі загориться червоний світлодіод, позначений на платі реле LED. Поки світлодіод LED горить потрібно натиснути кнопку на пульті після чого світлодіод LED блимне - це означає, що пульт доданий. Кнопка затиснута на пульті буде основною. Щоб скинути прив'язку пульта потрібно натиснути і утримувати кнопку S1 до тих пір поки світлодіод LED не почне блимати.

Налаштування режимів роботи реле здійснюється за допомогою джемпера. На платі модуля є три штирових контакти, позначених T, G, M. Замикання джемпером цих контактів і робить вибір режиму роботи.

Реле може працювати в одному з трьох режимів:

• режим утримання (реле включено, поки натиснута кнопка);
• режим фіксації (натиснули кнопку - реле включилося, натиснули вдруге - вимкнулося);
• режим комутації (натиснули одну кнопку - реле включилося, натиснули іншу - реле вимкнулося).


Вибір режиму утримання:
Для вибору режиму утримання потрібно джемпером замкнути між собою контакти T-G.
Вибір режиму фіксації:
Для вибору режиму фіксації потрібно джемпером замкнути між собою контакти G-M.
Вибір режиму комутації:
Для вибору режиму комутації потрібно зняти джемпер і не замикати керуючі контакти.

Зміна режиму роботи, при включеному живленні модуля, неможлива. Якщо в увімкненого модуля Ви зміните положення джемпера - режим роботи не зміниться, а залишиться той же, який був. Для того, щоб нова настройка набрала чинності потрібно 'пересмикнути' живлення модуля.

Після налаштування режиму можна до модуля підключити комутований пристрій. Підключати комутований пристрій потрібно, виходячи з поставленого завдання.
Для підключення комутованих приладів до реле на платі присутній 3 клеми затиску, позначені: 1, 2, 3. При вимкненому живленні і в режимі спокою в реле замкнуті контакти 3 - 2. Коли реле включено замкнуті контакти 3 - 1.
Пульт дистанційного керування оснащений телескопічною антеною, двома кнопками A і B. При натисканні на будь-яку з кнопок на пульті ДК спалахує червоний світлодіод.
Для отримання сигналу від пульта дистанційного керування використовується радіо модуль, який працює на частоті 315 МГц.
Живлення релейного модуля здійснюється від побутової електромережі, напруга живлення 220В.

Характеристики:

напруга живлення: 220 В;
реле високого струму: SRD-12VDC-SL-C AC250V 10A, AC125V 10A; DC30V 10A, DC28V 10A;
частота роботи радіо модуля: 315 MГц;
відстань приймання сигналу від пульта дистанційного керування: до 200 м;
розміри: 70 х 40 х 22 мм;
розмір пульта (виступ антени): 58 (62) х 38,6 х 13,5 мм;
вага: 32 г;
вага комплекту поставки: 65 г

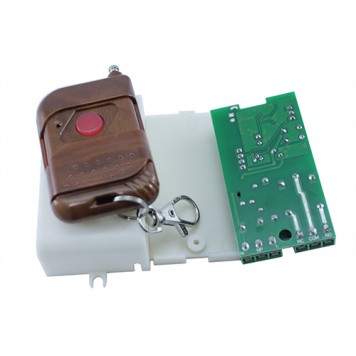

Комплект поставки:

• 1-канальне бездротове реле 220В, пульт;
• пульт ДК з антеною.
