4-канальне бездротове реле 12В, 2 пульта режими

550.00грн.
В наявності

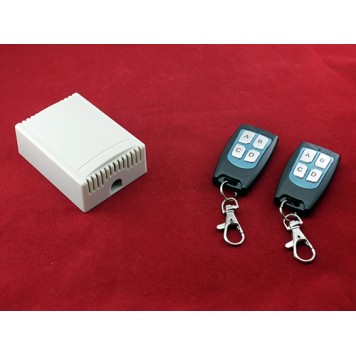

Радіокерований 4-канальне реле моделі CHJ-C70X з двома пультами дистанційного керування і напругою живлення 12 В.

4-канальне бездротове реле 12В, 2 пульта режими використовується для управління на відстані за допомогою пульта дистанційного керування і вбудованого радіо модуля різними приладами з великим вхідним струмом. Наприклад, управління освітленням, пуском електродвигунів, електронними замками, системами опалення, системами водопостачання, системами вентиляції і т.п.
Для використання бездротового реле потрібно:
1. Визначитися з місцем установки. Бажано, щоб це було місце з нормальною температурою і вологістю. Також потрібно враховувати віддаленість від місця установки комутованих пристроїв і його доступність для радіосигналу.

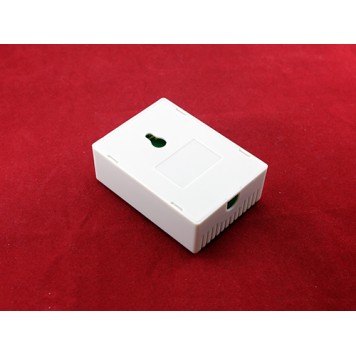

2. Провести монтаж релейного блоку. Для зручності монтажу плата релейного блоку встановлена ​​в пластмасовий корпус, на задній кришці якого є одне підвісне вушко. За допомогою підвісного вушка релейний блок можна встановити на будь-якій плоскій поверхні (стіни, підлога, стеля). Верхня частина корпусу має вентиляційні отвори для запобігання перегріву реле. На торцевій частині корпусу є отвір для підведення до релейного блоку провідників живлення і комутованих пристроїв. Якщо розмірів отвору буде недостатньо, його можна збільшити або зробити ще кілька отворів, чому сприяє м'який пластиковий корпус.
3. Підключити до реле живлення і комутовані пристрої. До релейного блоку потрібно підвести лінію живлення. Напруга живлення реле 12 вольт постійного струму. Лінію живлення потрібно підключити до клем-затискачів з позначенням '+' для позитивного полюса і '-' для негативного полюса. Потім до клем-затискачів реле потрібно підвести і підключити провідники від комутованих пристроїв. Кожне реле має 3 контакти A (NO нормально розімкнутий), B (COM загальний контакт), C (NC нормально замкнутий).
4. Коли все зібрано і підключено, можна приступати до налаштування. Реле можуть працювати в трьох режимах:

  • режим утримання (реле включено, поки натиснута кнопка);
  • режим фіксації (натиснули кнопку - реле включилося, натиснули вдруге - вимкнулося);
  • режим комутації (кожна наступна команда вимикає попередню команду).


Вибір режиму роботи здійснюється за допомогою колодки з трьох контактів і джемпера, який знаходиться на платі модуля.
Позначення контактів M, без позначення (назвемо його загальний), T.
Якщо замкнути джемпером контакти загальний і T, то модуль буде працювати в режимі фіксації (в такому положенні джемпер встановлений за замовчуванням).
Якщо замкнути джемпером контакти M і загальний, то модуль буде працювати в режимі утримання.
Якщо зняти джемпер повністю, то модуль буде працювати в режимі комутації.
Управління модулем здійснюється за допомогою двох пультів дистанційного керування або мікроконтролера, комп'ютера, або іншого мікропроцесорного керуючого пристрою. Для управління за допомогою контролера потрібно демонтувати радіо модуль і підключити контролер. На платі релейного блоку встановлений радіоприймач моделі CHJ - 9921. радіоприймач може одночасно працювати на частоті 315 МГц і 433 МГц.

Пульти дистанційного керування оснащені контурними антенами, чотирма кнопками A, B, C, D, кожна з яких відповідає за своє реле. При натисканні на будь-яку з кнопок пульта спалахує червоний світлодіод, який знаходиться на верхній площині пульта. Дальність роботи пульта може досягати 200 метрів (на повністю відкритому просторі). Стіни, перекриття, перешкоди та інші перешкоди будуть зменшувати дальність приймання. Для збільшення дальності приймання можна збільшити розмір антени радіо модуля.
На платі модуля є червоний світлодіод, позначений LED. Світлодіод LED загоряється, коли модуль приймає керуючий сигнал. Для зручності пульти оснащені брелоками з карабінами. На платі модуля є кнопка, позначена K1. Ця кнопка використовується для підключення до модуля додаткових пультів дистанційного керування. Для сполучення з модулем пульт повинен працювати на частоті 315 МГц або 433 МГц. Для підключення пульта потрібно натиснути кнопку K1, щоб перевести модуль в режим сполучення. Якщо модуль буде в режимі сполучення, то буде горіти червоний світлодіод LED. Якщо не діяти, світлодіод LED горітиме 15 секунд - потім згасне. Якщо ж, під час горіння світлодіода, натиснути кнопку на новому пульті, то модуль відреагує, перш за все, поодинчним миготінням, потім вимиканням світлодіода LED. Одна кнопка записана. За таким же принципом потрібно підключити інші кнопки.
На платі релейного блоку встановлено чотири реле виробника SONGLE моделі SRA-12VDC-CL, 20А 14 VDC, 20 А 125 VAC. Як видно з маркування, реле розраховані на навантаження в 20А (в режимі NO) при напрузі постійного струму 14В (в режимі NC максимальний струм 15А) або при напрузі змінного струму 125В (режимі NC максимальний струм 10А). При підвищенні напруги відповідно зменшуватиметься значення максимального навантаження. Ці реле максимально розраховані на напругу 30В постійного струму або 250В змінного струму. Але при такій напрузі довго працювати не можна.
Живлення релейного модуля здійснюється або від керуючого пристрою, або від зовнішніх джерел живлення (блоків живлення, батарей). Напруга живлення 12В постійного струму. Живлення пультів здійснюється від елементів живлення (батарейки) типорозміру CR2016 (входять в комплект поставки).

Характеристики:

модель: CHJ-C70X;
кількість каналів: 4;
напруга живлення: 12В постійного струму;
модель радіоприймача: CHJ - 9921;
частота роботи радіоприймача: 315МГц і 433МГц;
тип антени в пультах: контурна;
кількість кнопок на пультах: 4;
реле: виробника SONGLE моделі SRA-12VDC-CL, 20А 14VDC, 20А 125VAC;
максимальний струм навантаження: 20А;
максимальна дальність приймання: 200 м;
розміри пульта: 52 х 30 х 10 мм;
розміри релейного блоку: 72 х 53 х 30 мм;
вага комплекту: 112 г

Комплект поставки:

  • 4-канальне бездротове реле 12В;
  • пульт дистанційного керування з попередньо встановленою батарейкою - 2 шт.


Даташит на реле.

Тип пристрою Реле
Управління Радіоканал
Кількість каналів 4
Напруга 12 В
Особливості 72 х 53 х 30 мм
Додаткові характеристики частота роботи радіоприймача: 315МГц і 433МГц;
тип антени в пультах: контурна;
кількість кнопок на пультах: 4;
максимальний струм навантаження: 20А;
максимальна дальність прийому: 200 м;
розміри пульта: 52 х 30 х 10 мм;
вага комплекту: 112 г
Гарантія 1 місяць
Країна-виробник товару Китай
