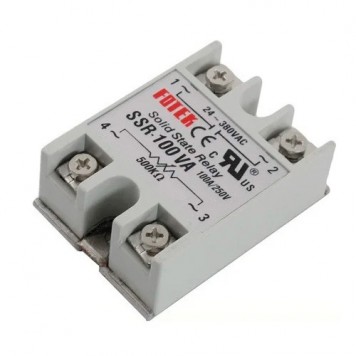

Однофазне твердотіле реле SSR-100VA 100A VR-AC

Твердотілі або напівпровідникові реле призначені для безконтактної комутації нагрівальних елементів, ламп розжарювання та іншого електричного з резистивним навантаженням. При дотриманні особливих умов можливо, але не рекомендується, для навантаження індуктивного характеру.
У твердотілих реле комутація ланцюгів навантаження здійснюється безконтактно шляхом комутації вбудованих напівпровідникових елементів, що дає їм ряд переваг перед звичайними електромеханічними реле:

• відсутність іскор і електричної дуги при комутації;
• менший рівень електромагнітних завад при комутації;
• істотно більший ресурс служби;
• не вимагають профілактичних робіт в процесі експлуатації;
• можливість високої швидкодії (швидкості комутації);
• малі розміри.

Увага! Твердотілі реле SSR не призначені для комутації електричних двигунів.
Однак вони можуть використовуватися для цих цілей при виконанні наступних умов:
повинен бути забезпечений 5-8 кратний запас по струму;
обов'язково використання радіатора охолодження (і бажано з вентилятором обдуву).
Таке нестандартне застосування реле не рекомендується і застосовується на Ваш страх і ризик.

Характеристики:

модель: SSR-100AA;
тип: VR - AC (управління змінним резистором, з регулюванням вихідної напруги);
номінальна напруга, що управляє: змінний резистор 250 КОм / 110В, 500 КОм / 220В, 1МОм / 480В;
метод управління: фазове управління;
номінальну напругу навантаження: 24-380 В;
максимальний струм: 100 А;
електрична міцність ізоляції: 2500 В AC;
опір ізоляції: 500 МОм (при 500 В DC);
розмір: 6.3 х 4.6 х 2.3 см;
вага: 100 г.
