Реле часу, таймер H3Y-2, 0-60хв 12В 5А на DIN-рейку

Реле часу H3Y-2 може використовуватися для управління системами освітлення, водопостачання, електронними замками, пуском електродвигуна і т.п.

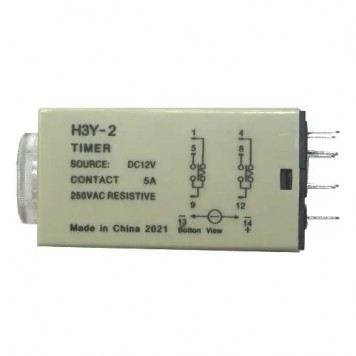

Схема підключення реле H3Y-2:

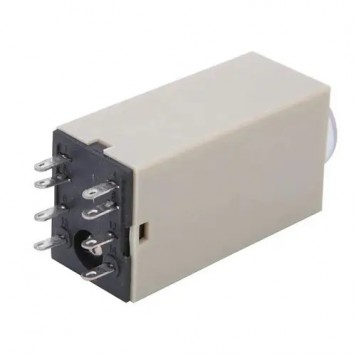

Для використання реле до нього потрібно під'єднати живлення і комутовані пристрої. Напруга живлення реле 12 В постійного струму. Лінію живлення потрібно під'єднати до клем 14 ( '+') і 13 ( '-'). Також до реле потрібно під'єднати провідники від комутованого пристрою. Реле має 6 контактів. Клеми 1-9 і 4-12 це нормально замкнуті контакти (NC), вони використовуються, якщо потрібно відключити навантаження через заданий проміжок часу. Клеми 5-9 і 8-12 це нормально розімкнуті контакти (NO), вони використовуються, якщо потрібно включити навантаження через заданий проміжок часу. Потрібний проміжок часу виставляється за допомогою регулятора в верхній частині приладу. Діапазон затримки часу до 60 хвилин.
У верхній частині приладу, біля регулятора, є 2 LED-індикатора червоного кольору. Індикатор 'PW' загоряється, коли на клеми реле подається живлення, а індикатор 'UP' загоряється, коли клеми 5-9 і 8-12 замкнуті.

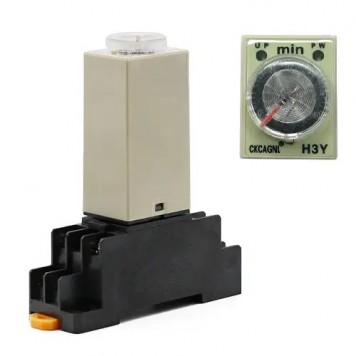

Комплект складається з самого реле з контактами та клемної колодки моделі 2-M4X10 з роз'ємами під контакти реле. Клемна колодка встановлюється на DIN-рейку.

Характеристики:

модель реле: H3Y-2;
модель клемника: 2-M4X10;
напруга живлення: 12 В постійного струму;
комутоване навантаження: до 5 А;
діапазон затримки часу: 0-60 хвилин;
габарити (в х д х ш): 87 х 73 х 21 мм;
вага реле: 34 г;
вага комплекту поставки: 65 г;
колір реле: сірий.

Комплект поставки:

• реле часу H3Y-2;
• клемна колодка 2-M4X10.
