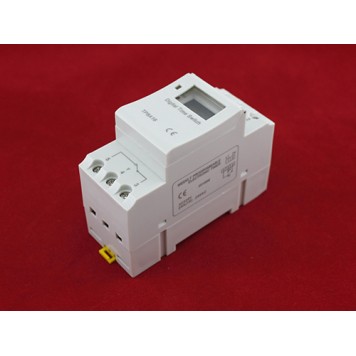

Реле часу, таймер тижневий, РК, 220В 16А, DIN

Реле з таймером призначене для відліку інтервалів часу і автоматичного включення і відключення електротехнічного обладнання по одному каналу в заданий час протягом усього тижня. Внесена програма буде повторюватися кожного тижня. В реле встановлена ​​резервна батарея живлення з ресурсом роботи більше 150 годин, зарядка батареї відбувається автоматично.

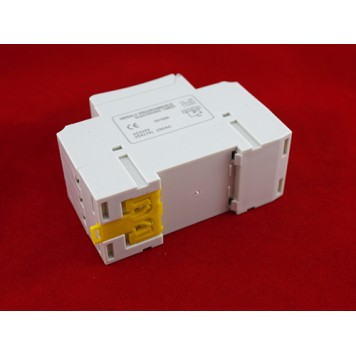

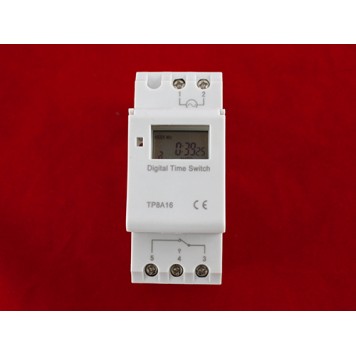

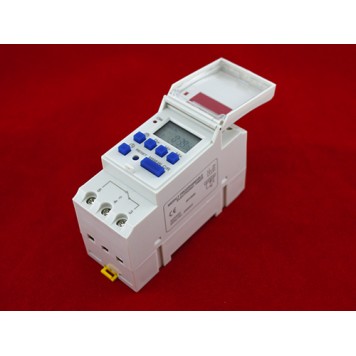

Реле виконано в корпусі з якісного пластику, передня панель закрита кришкою для запобігання випадковим натисненням і механічних пошкоджень, ззаду корпусу передбачено кріплення на DIN-рейку. Для відображення інформації встановлений невеликий РК-дисплей, зліва від нього розташований світлодіод для відображення роботи реле.

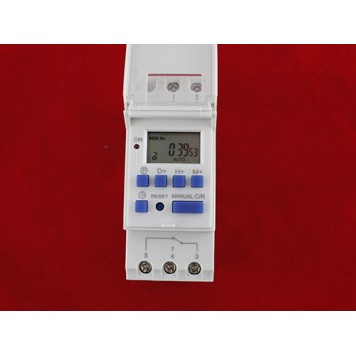

Панель управління складається з 7 кнопок, призначених для програмування реле.
Кнопка 'Р' - включає режим програмування, всього можна задати до 16 включень і 16 відключень в певний час у певні дні. Час встановлюється кнопками 'Н +' - годину, 'М +' - хвилина. Дні встановлюються кнопкою 'D +', вибрати можна все дні тижня, кожен день окремо, будні, вихідні, всі дні крім неділі, першу половину тижня, другу половину тижня, за винятком неділі, а також парні і непарні дні. Кнопкою 'MANUAL' можна вибрати один з трьох режимів роботи: 'ON' - реле постійно включено незалежно від програми, 'AUTO' - реле працює за заданою програмою, 'OFF' - реле вимкнено.
Перед початком використання реле необхідно видалити попередні налаштування за допомогою кнопки 'RESET'. Встановити поточний час, для цього потрібно затиснути і утримувати кнопку із зображенням годин і разом з цим натискати кнопку 'Н +' або 'М +', відповідно для установки години та хвилини. День тижня встановлюється аналогічно, кнопкою 'D +'. Після установки часу можна почати програмування реле.
Схема підключення реле часу TP8A16:

• контакт 1 - фаза управління (для реле) і зарядки внутрішньої батареї;
• контакт 2 - нуль управління;
• контакт 3 - входить фаза на реле;
• контакт 4 - нормально відкритий (NO);
• контакт 5 - нормально закритий (NC).


Характеристики:

модель: TP8A16;
номінальна робоча напруга: АС 220-240 В, 50/60 Гц;
кількість каналів управління: 1;
максимальний струм: 16 А;
мінімальний інтервал часу: 1 хв;
діапазон часу: 1 хв - 168 год;
кількість програмованих режимів вкл/викл: 16/16;
споживана потужність: до 7,5 Вт;
робоча температура: від -10 до + 45 ° С;
точність: ± 1 хв / міс;
кріплення: на DIN-рейку;
розміри: 88,7 х 36 х 65,2 мм;
вага: 118 г.

Комплект поставки:

• реле часу TP8A16;
• інструкція англійською мовою.
