Реле часу, таймер H3Y-2, 0-60хв 24В 5А на DIN-рейку

Реле часу H3Y-2 може використовуватись для керування системами освітлення, водопостачання, електронними замками, запуском електродвигуна тощо.

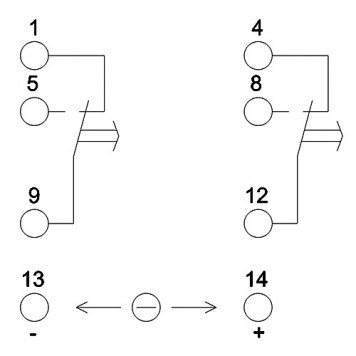

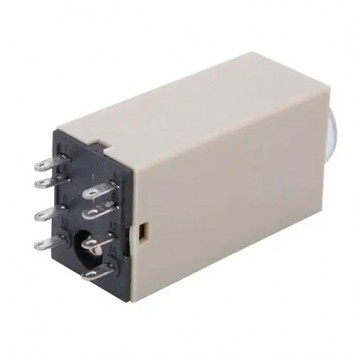

Для використання реле до нього потрібно підключити живлення та комутований пристрій. Напруга живлення реле 24 В постійного струму. Лінію живлення потрібно підключити до клем 14 (+) і 13 (-). Також до реле потрібно підключити провідники від комутованого пристрою. Реле має 6 контактів. Клеми 1-9 і 4-12 – це нормально замкнуті контакти (NC), вони використовуються, якщо потрібно вимкнути навантаження через заданий проміжок часу. Клеми 5-9 і 8-12 – це нормально розімкнені контакти (NO), вони використовуються, якщо потрібно включити навантаження через заданий проміжок часу. Потрібний проміжок часу виставляється за допомогою регулювальника у верхній частині приладу. Діапазон затримки часу до 60 хвилин.
У верхній частині приладу біля регулятора є 2 LED-індикатори червоного кольору. Індикатор 'PW' загоряється, коли на клеми реле подається живлення, а індикатор 'UP' загоряється, коли клеми 5-9 та 8-12 замкнуті.

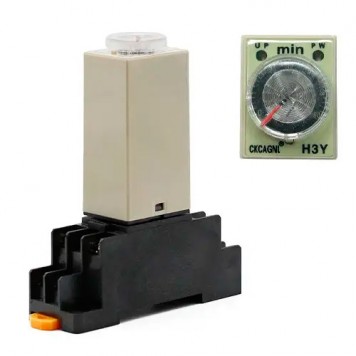

Комплект складається з самого реле з контактами та клемної колодки моделі PYF08A з роз'ємами під контакти реле. Клемна колодка встановлюється на DIN-рейку.

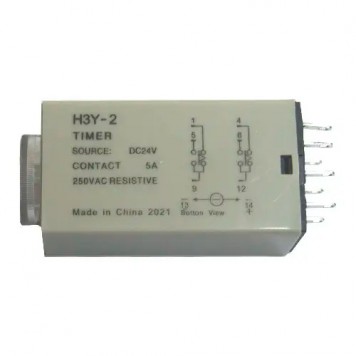

Характеристики:

модель реле: H3Y-2;
модель клемника: PYF08A;
напруга живлення: 24 В постійного струму;
комутоване навантаження: до 5 А;
діапазон затримки часу: 0-60 хвилин;
габарити реле: 5.8 x 2.8 x 2.2 см;
габарити колодки: 3.2 х 2.3 х 7.6 см;
вага реле у зборі: 67 г;
матеріал: пластик.
