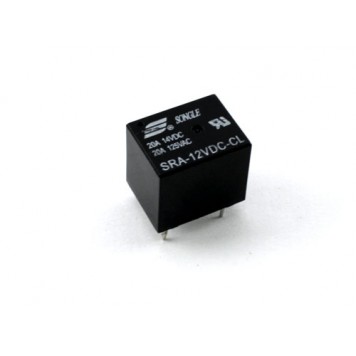

Реле електромагнітне SRA-12VDC-CL 5pin 12В 10А

Дане електромагнітне реле використовується для комутації електричних ланцюгів з великим робочим струмом. Реле має 5 контактів, два з яких призначені для подачі керуючого сигналу із значенням напруги 12 В DC. Робочі контакти реле мають більш широкий профіль, бо максимальний робочий струм становить до 10 А, при напрузі 14 В DC.

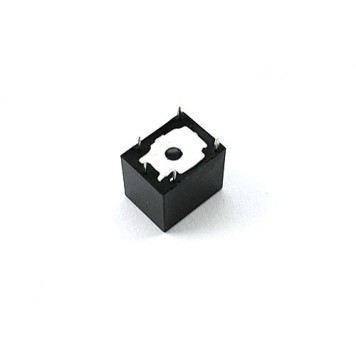

Позначення контактів реле можна подивитися на схемі.

Без впливу керуючого сигналу реле буде перебувати в нормально закритому стані (замкнуті NC-COM). При подачі керуючого сигналу реле переходить в нормально відкритий стан (замкнуті NO-COM).
Максимальна допустима напруга даного реле до 250 В AC або 30 В DC, але в такому режимі не рекомендується використовувати реле в режимі утримання, коли замкнуті контакти NO-COM.

Характеристики:

виробник: Songle;
модель: SRA-12VDC-CL;
кількість контактів: 5;
значення керуючого сигналу: 12 В DC;
реле високого струму: AC 120 В 10 A, DC 14 В 20 A;
розміри: 16 х 12 х 14 мм;
вага: 5 г
