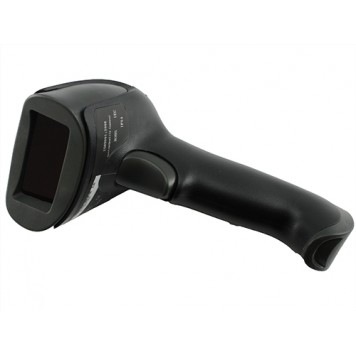

Бездротовий сканер штрих-кодів, штрих-кодів F11 433МГц

Бездротовий сканер штрих-кодів F11 433 МГц використовується для легкого і швидкого зчитування, розшифровки і введення даних зі штрих кодів в автоматизовані комп'ютерні системи (комп'ютер, ноутбук, торговий термінал, банківське обладнання). Також можлива синхронізована робота зі спеціальним програмним забезпеченням типу 1С і т.п.
Для використання сканера F11 потрібно конектор USB тип B кабелю USB тип A - USB тип B з'єднати зі сканером, а конектор USB тип A з'єднати з кінцевим обладнанням (комп'ютер, ноутбук, торговий термінал, банківське обладнання). Після подачі живлення на верхньому торці корпусу сканера повинен спалахнути червоний світлодіод, що означає готовність до роботи.
Якщо сканер підключений до комп'ютера або ноутбука з операційною системою сімейства Windows, він повинен визначитися як USB пристрій введення і повинен початися процес автоматичної установки драйверів. Після цього сканер готовий до роботи.
Також є можливість роботи по радіо каналу 433 МГц. Для цього сканер оснащений акумулятором, а в комплекті йде USB - Wireless адаптер. Для початку роботи потрібно підключити до комп'ютера (ноутбуку, торгового термінала, банківського устаткування) USB - Wireless адаптер. Якщо сканер підключений до комп'ютера або ноутбука з операційною системою сімейства Windows, він повинен визначитися як USB пристрій введення і повинен початися процес автоматичної установки драйверів. З'єднання між адаптером та сканером здійснюється автоматично. Якщо з'єднання автоматично встановилося - потрібно використовувати настроювальний штрихкод з інструкції під назвою «Start Wireless Scanning». Єдиною умовою нормальної роботи по бездротовому каналу є заряджений акумулятор сканера. Сканер заряджається через кабель USB тип A - USB тип B від USB порту комп'ютера або від адаптера живлення з USB гніздом і вихідною напругою 5 В.

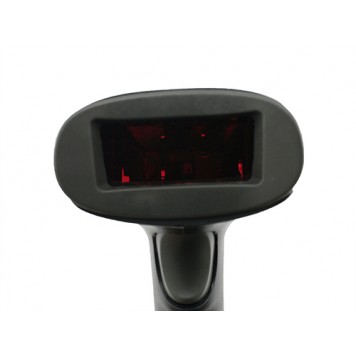

Для безпосередньої роботи зі сканером потрібно натиснути на кнопку включення лазера, після чого прозвучить звуковий сигнал високої тональності. Потім потрібно ще раз натиснути кнопку включення лазера, після чого з'явиться горизонтальний лазерний промінь, який буде активний, поки натиснута кнопка, але не довше 9 секунд. Якщо кнопку відпустити, промінь пропаде приблизно через 0,5 секунди. Для сканування потрібно направити лазерний промінь під кутом 30 - 65 градусів і на відстані 60 - 300 мм на штрих код і провести променем зверху вниз до звукового сигналу. Звуковий сигнал буде означати, що штрих код лічений і береться стверджувати. Якщо зчитування не вдалося операцію потрібно повторити.
Звукова і світлова індикація:

• один довгий біп високої тональності - живлення вимкнене;
• один короткий біп високої тональності - код лічений, синій світлодіод горить 1 секунду і вимикається;
• один довгий біп низької тональності - помилка конфігурації;
• два коротких Біпа високої тональності - живлення включено;
• один короткий біп низької тональності - настройка прийнята;
• якщо при натисканні кнопки сканування сканер видає два коротких Біпа високої тональності - батарея розряджена.


Сканер можна програмувати за допомогою спеціальних програмних штрих кодів, які є в керівництві користувача, яке йде в комплекті. Всі робочі параметри зберігаються в незалежній пам'яті, яка може зберігати налаштування після вимкнення живлення. Сканер F11 має одну особливість - він може записувати в свою пам'ять штрих коди, а потім вивантажувати їх на комп'ютер. Для цього потрібно вважати з керівництва користувача код, позначений 'Storage Mode'. Потім сканувати штрих коди, наприклад, на інвентаризації на видаленні від USB - Wireless адаптера. Після зчитування потрібно потрапити в зону дії USB - Wireless адаптера і з керівництва вважати код, позначений 'Upload Data', після чого все лічені коди після виконання 'Storage Mode' вивантажити на комп'ютер. Cканер F11 має 128 кбайт EEPROM пам'яті. Для повернення до нормального режиму роботи потрібно вважати код 'Normal Mode'.
Живлення сканера здійснюється від вбудованого акумулятора ємністю 1500 мАг.

Характеристики:

модель: F11;
тип: лазерний;
спосіб підключення до керуючого обладнання: USB, Wireless 433 МГц;
процесор: ARM;
енергонезалежна пам'ять EEPROM: 128 кбайт;
максимальна відстань для бездротового з'єднання: 30 метрів;
кут сканування: 30 - 65 °;
довжина кабелю USB тип A - USB тип B: 110 cм;
індикація: звукова, світлодіодна;
швидкість сканування: 200 раз за секунду;
довжина хвилі джерела світла: 650 нм;
дозвіл: 3 міл (0,1 мм);
дистанція зчитування: 60 - 300 мм;
декодує коди типу: Codabar, Code 11, Code 93, Code 128, MSI, Code 128, UCC / EAN-128, Code 39, EAN-8, EAN-13, UPC-A, UPC-E, Industrial 2 of 5, Interleaved 2 of 5, Matrix 2 of 5, MSI, China Zip Code;
ємність батареї: 1500 мАч;
напруга живлення: 5 В;
автоматичне вимикання: так;
споживаний струм: 68 мА (в холостому режимі 48 мА);
робоча температура: 0 - 50 ° C;
габарити сканера: 180 x 93 x 68 мм;
вага комплекту: 287 г;
колір: чорний.

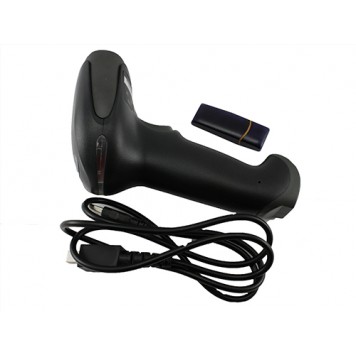

Комплект поставки:

• Бездротовий сканер штрих-кодів, штрих-кодів F11 433МГц в картонній упаковці;
• кабель USB тип A - USB тип B;
• USB - Wireless адаптер;
• керівництва користувача з настроювальними кодами.
