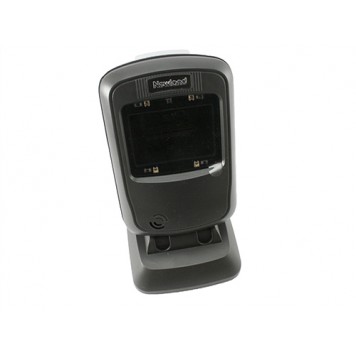

Стаціонарний 2D сканер штрихкодів QR-кодів Newland NLS-FR40 FR4060

Стаціонарний сканер штрих кодів, QR-кодів модель NLS-FR40 використовується для легкого і швидкого зчитування, розшифровки і введення даних зі штрих кодів і QR-кодів в автоматизовані комп'ютерні системи (комп'ютер, ноутбук, торговий термінал, банківське обладнання). Також можлива синхронізована робота зі спеціальним програмним забезпеченням типу 1С бухгалтерія тощо
Для використання сканера NLS-FR40 (FR4060) потрібно конектор 10P10C кабелю USB тип A - 10P10C довжиною 200 см з'єднати зі сканером, а конектор USB тип A з'єднати з кінцевим обладнанням (комп'ютер, ноутбук, торговий термінал, банківське обладнання). Штекер 10P10C має засувку, яка фіксує його в гнізді сканера. Для вилучення штекера в комплекті потрібно натиснути на засувку і з невеликим зусиллям витягнути штекер з гнізда. Після подачі живлення повинен прозвучати одиничний звуковий сигнал високої тональності, а в верхньому торці корпусу сканера повинна спалахнути зеленим кольором силіконова кнопка, що означає готовність до роботи.

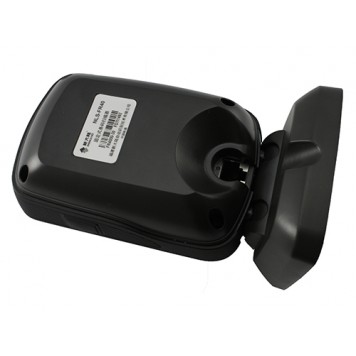

Вікно сканера має шарнірне з'єднання з підставкою, за допомогою чого можна міняти положення вікна сканера.
Якщо сканер підключений до комп'ютера або ноутбука з операційною системою сімейства Windows, він повинен визначитися як «USB пристрій введення» і повинен початися процес автоматичної установки драйверів. Після цього сканер готовий до роботи.
Принцип роботи заснований не на скануванні лазерним променем, як в звичайному сканері штрих кодів, а на скануванні (фотографуванні) і декодування сканованих зображень. Таким чином, сканер може декодувати як звичайні 1D штрих коди (до декількох штук за раз), так і 2D (в т.ч. QR) штрих коди.
Сканер NLS-FR40 має два режими роботи: сканування 1D штрих кодів, сканування 1D і 2D штрих кодів. Режим сканування вибирається натисканням силіконової кнопки у верхньому торці корпусу сканера. У режимів різна світлова індикація: в режимі сканування 1D штрих кодів - кнопка підсвічується зеленим, в режимі сканування 1D і 2D штрих кодів - кнопка підсвічується червоним.
Сканер має спочатку включену функцію автоматичного сканування.
Функція автоматичного сканування:
В цьому режимі сканер буде автоматично (без натискання на кнопку) включати лазерний промінь при появі перед ним на відстані до 30 см, будь-якого об'єкта. Це функція реалізується за допомогою інфрачервоного передавача і приймача, які встановлені в вікні лазера - їх легко можна побачити через захисне скло.
Принцип дії: інфрачервоний передавач передає в простір інфрачервоне випромінювання, якщо в радіусі дії передачі з'являється об'єкт, який здатний відобразити ІК випромінювання, воно відбивається і потрапляє на ІК приймач. Лазер сканера буде активний протягом 3 секунд після включення.

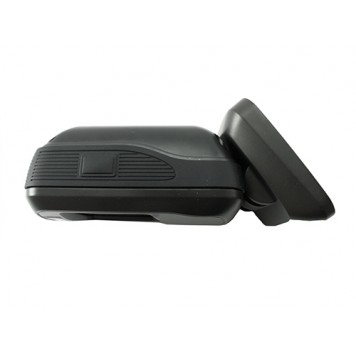

Також є можливість ручного сканування. Для цього на правому і лівому торці корпусу сканера є кнопки активації ручного режиму сканування. Лазер сканера буде активний, поки натиснута одна з кнопок.
Для безпосередньої роботи зі сканером необхідно звернути лазерний промінь під кутом 90 градусів і на відстані 60 - 300 мм на штрих код таким чином, щоб промінь повністю «з'їв» код. Звуковий сигнал буде означати, що штрих код лічений і береться стверджувати. Якщо зчитування не вдалося операцію потрібно повторити.
Приклад сканування 1D і 2D кодів:

Також в сканері передбачені функції автоматичного введення суфікса, читання штрих кодів з моніторів і дисплеїв.
Функція автоматичного введення суфікса:
Ця функція буде зручна при роботі з програмами 1С Бухгалтерія, 1С Підприємство тощо Суть функції полягає в тому, що після введення в поле програми штрихкоду (наприклад, в 1С Підприємство для цього потрібно натиснути клавішу F7) сканер автоматично підтверджує введення штрих-коду, фактично емулює натиснення людиною клавіші Enter. Порядок дії: Enter Setup Enable Terminating Character Suffix Exit Setup.
Сканер можна програмувати за допомогою спеціальних програмних штрих кодів, які зображені в інструкції з програмування, яка йде в комплекті. Всі робочі параметри зберігаються в незалежній пам'яті, яка може зберігати налаштування після вимкнення живлення.
Можна запрограмувати: інтерфейс, тип звуку зумера, рівень звуку зумера, розкладку клавіатури для наданих країн (в т.ч. російську).

Характеристики:

виробник: Newland;
модель: NLS-FR40 (FR4060);
спосіб підключення до обладнання: USB;
сумісність з операційними системами: Windows XP/Vista/7/8 /8.1/10 як 32 так і 64-бітними;
процесор: ARM;
підтримка штрих кодів 1D: EAN-8, JAN-8, EAN-13, JAN-13, UPC-A, UPC-E, Code 39, Code 32, Code 93, Code 128, EAN-128, GS1-128, Codabar , Industrial 2 of 5, Interleave 2 of 5, Matrix 2 of 5, MSI, Postal Code і ін.
підтримка штрих кодів 2D: PDF417, Data Matrix, QR Code, Micro QR і ін .;
дозвіл сканування: 752 x 480 пікселів;
довжина хвилі лазера: 650 нм;
мінімальна контрастність штрихкоду: 25%;
відстань зчитування: 60 - 300 мм;
кут сканування: 90 °;
довжина кабелю USB тип A - 10P10C: 200 см;
індикація: звукова, світлодіодна;
габарити сканера: 85 x 81 x 149 мм;
вага сканера: 300 г
вага комплекту: 465 г

Комплект поставки:

• стаціонарний 2D сканер штрихкодів QR-кодів Newland NLS-FR40 FR4060;

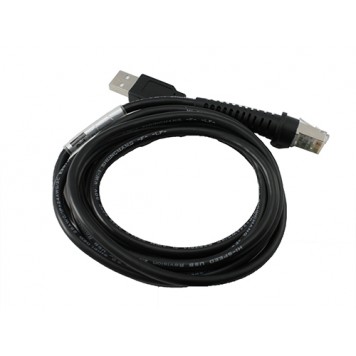

• кабель USB тип A - 10P10C;
• керівництво користувача китайською та англійською мовами.
