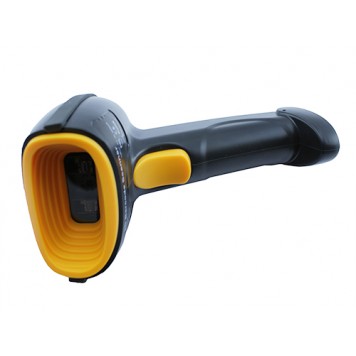

USB 2D сканер штрихкодів QR-кодів CCD LED ScanHome ZD-5800

USB 2D сканер штрихкодів QR-кодів CCD LED ScanHome ZD-5800 використовується для легкого і швидкого зчитування, розшифровки і введення даних зі штрих-кодів і QR-кодів в автоматизовані комп'ютерні системи (комп'ютер, ноутбук, торговий термінал, банківське обладнання). Також можлива синхронізована робота зі спеціальним програмним забезпеченням типу 1С бухгалтерія тощо.
Для використання USB сканера ScanHome ZD-5800 потрібно конектор 10P10C кабелю USB тип A - 10P10C довжиною 2 м з'єднати зі сканером, а конектор USB тип A з'єднати з кінцевим обладнанням (комп'ютер, ноутбук, торговий термінал, банківське обладнання). Штекер 10P10C має засувку, яка фіксує його в гнізді сканера. Для вилучення штекера потрібно використовувати скріпку, для цього в корпусі сканера є отвір.
Після подачі живлення на верхньому торці корпусу сканера повинен загорітися синій світлодіод і прозвучить три звукові сигнали високої тональності, що означає готовність до роботи.
Якщо сканер підключений до комп'ютера або ноутбука з операційною системою сімейства Windows, він повинен визначитися як USB пристрій введення і повинен початися процес автоматичної установки драйверів. Після цього сканер готовий до роботи. Сканер сумісний з операційними системами Windows XP/Vista /7/8/10 як 32 так і 64-бітові.

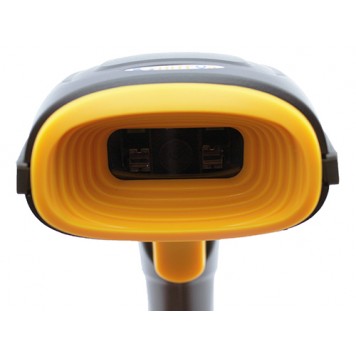

Сканер ScanHome ZD-5800 оснащений CCD матрицею. CCD матриця оснащена двома додатковими світлодіодами для підсвічування погано читаються або пошкоджених кодів. Принцип роботи заснований не на скануванні лазерним променем, як в звичайному сканері штрих кодів, а на скануванні (фотографуванні) і декодування сканованих зображень. Таким чином, сканер може декодувати як звичайні 1D штрих коди (до декількох штук за раз), так і 2D (в т.ч. QR) штрих коди.
Для безпосередньої роботи зі сканером ZD-5800 потрібно натиснути на кнопку включення, після чого з'явиться широкий, горизонтальний, скануючий промінь, який буде активний, поки натиснута кнопка. Для сканування потрібно направити лазерний промінь під кутом 90 градусів і на відстані 60 - 300 мм на штрих код таким чином, щоб промінь повністю «з'їв» код. Звуковий сигнал і включення синього світлодіода означатиме, що штрих-код лічений і береться стверджувати. Якщо зчитування не вдалося операцію потрібно повторити.
Приклад сканування 1D і 2D кодів:

Також в сканері передбачено кілька додаткових функцій:

• зміна інтерфейсу підключення емуляція клавіатури або емуляція СОМ-порту, режим низькошвидкісної клавіатури;
• повернення каретки;
• переклад рядка;
• включення/вимикання додаткових світлодіодів.


Включення інтерфейсу підключення емуляція клавіатури:
Для цього з керівництва користувача, яке входить в комплект поставки, потрібно сканувати код USB Keyboard.
Включення інтерфейсу підключення емуляція СОМ-порту:
Для цього з керівництва користувача, яке входить в комплект поставки, потрібно сканувати код USB COM.
Включення інтерфейсу підключення низькошвидкісної клавіатури:
Для цього з керівництва користувача, яке входить в комплект поставки, потрібно сканувати код RS232.
Включення функції повернення каретки:
Для цього з керівництва користувача, яке входить в комплект поставки, потрібно сканувати Add CR suffix. Щоб вимкнути функцію потрібно сканувати Clear CR suffix.
Включення функції перекладу рядки:
Для цього з керівництва користувача, яке входить в комплект поставки, потрібно сканувати Add LF suffix. Щоб вимкнути функцію потрібно сканувати Clear LF suffix.
Включення / вимикання додаткових світлодіодів:
Для включення з керівництва користувача, яке входить в комплект поставки, потрібно сканувати код On. Щоб вимкнути функцію потрібно сканувати Off.
Для скидання налаштувань на заводські з керівництва користувача, яке входить в комплект поставки, потрібно сканувати код Active Factory Defaults.

Характеристики:

виробник: ScanHome;
модель: ZD-5800;
спосіб підключення до обладнання: USB;
сумісність з операційними системами: Windows XP / 7/8/10 як 32 так і 64-бітними;
процесор: ARM;
підтримка штрих кодів 1D: EAN-8, JAN-8, EAN-13, JAN-13, UPC-A, UPC-E, Code 39, Code 32, Code 93, Code 128, EAN-128, GS1-128, Codabar , Industrial 2 of 5, Interleave 2 of 5, Matrix 2 of 5, MSI, Postal Code і ін.
підтримка штрих кодів 2D: PDF417, Data Matrix, QR Code, Micro QR, Aztec Code, Chinese-Sensible Code і ін .;
відстань зчитування: 60 - 300 мм;
швидкість зчитування: 200 раз / сек;
ідеальний кут сканування: 90 °;
довжина кабелю USB тип A - 10P10C: 2 м;
індикація: звукова, світлодіодна;
вага сканера: 158 г
вага комплекту: 343 г

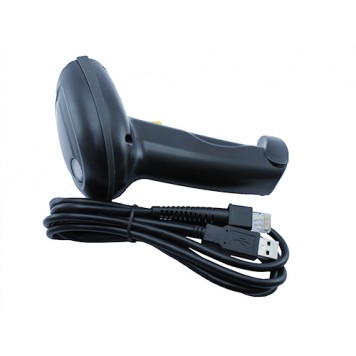

Комплект поставки:

• USB 2D сканер штрихкодів QR-кодів CCD LED ScanHome ZD-5800;
• кабель USB тип A - 10P10C;
•  посібник користувача англійською мовою.
