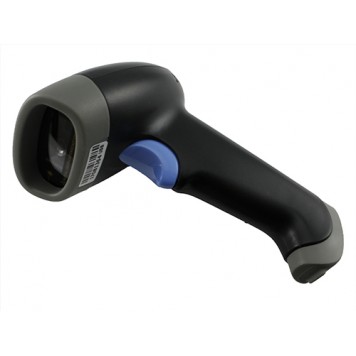

USB автоматичний 2D сканер штрихкодів QR-кодів YOKO M4

Сканер штрих кодів, QR-кодів модель M4 використовується для легкого і швидкого зчитування, розшифровки і введення даних зі штрих кодів і QR-кодів в автоматизовані комп'ютерні системи (комп'ютер, ноутбук, торговий термінал, банківське обладнання). Також можлива синхронізована робота зі спеціальним програмним забезпеченням типу 1С бухгалтерія тощо
Для використання USB сканера M4 потрібно коннектор 10P10C кабелю USB тип A - 10P10C довжиною 170 см з'єднати зі сканером, а коннектор USB тип A з'єднати з кінцевим обладнанням (комп'ютер, ноутбук, торговий термінал, банківське обладнання). Штекер 10P10C має засувку, яка фіксує його в гнізді сканера. Для вилучення штекера в комплекті зі сканером йде скріпка, а в корпусі сканера є отвір.
Після подачі живлення на верхньому торці корпусу сканера повинен загорітися синій світлодіод, що означає готовність до роботи.
Якщо сканер підключений до комп'ютера або ноутбука з операційною системою сімейства Windows, він повинен визначитися як USB пристрій введення і повинен початися процес автоматичної установки драйверів. Після цього сканер готовий до роботи.
Принцип роботи заснований не на скануванні лазерним променем, як в звичайному сканері штрих кодів, а на скануванні (фотографуванні) і декодування сканованих зображень. Таким чином, сканер може декодувати як звичайні 1D штрих коди (до декількох штук за раз), так і 2D (в т.ч. QR) штрих коди.
Для безпосередньої роботи зі сканером потрібно натиснути на кнопку включення, після чого прозвучить три звукові сигнали високої тональності - сканер включився. Потім потрібно ще раз натиснути на кнопку включення, після чого з'явиться широкий, горизонтальний, скануючий промінь, який буде активний, поки натиснута кнопка. Для сканування потрібно направити лазерний промінь під кутом 90 градусів і на відстані 60 - 300 мм на штрих код таким чином, щоб промінь повністю «з'їв» код. Звуковий сигнал буде означати, що штрих код лічений і береться стверджувати. Якщо зчитування не вдалося операцію потрібно повторити.
Приклад сканування 1D і 2D кодів:

Також в сканері передбачено кілька додаткових функцій, а саме: автоматичне сканування, автоматичне введення суфікса, читання штрих кодів з моніторів і дисплеїв.
Функція автоматичного сканування:

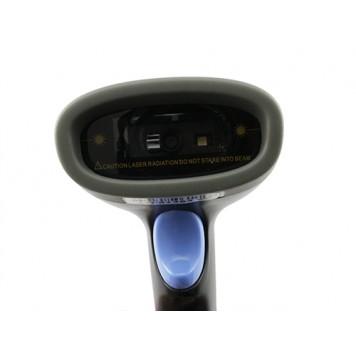

В цьому режимі сканер буде автоматично (без натискання на кнопку) включати лазерний промінь при появі перед ним на відстані до 1 м, будь-якого об'єкта. Це функція реалізується за допомогою інфрачервоного передавача і приймача, які встановлені в вікні лазера - їх легко можна побачити через захисне скло. Принцип дії: інфрачервоний передавач передає в простір інфрачервоне випромінювання, якщо в радіусі дії передачі з'являється об'єкт, який здатний відобразити ІК випромінювання, воно відбивається і потрапляє на ІК приймач. Для включення функції автоматичного сканування потрібно використовувати настроювальні штрих-коди з інструкції. Порядок дії: Enable configuration code Enable auto-sending scan Mode.
Функція автоматичного введення суфікса:
Ця функція буде зручна при роботі з програмами 1С Бухгалтерія, 1С Підприємство тощо Суть функції полягає в тому, що після введення в поле програми штрихкоду (наприклад, в 1С Підприємство для цього потрібно натиснути клавішу F7) сканер автоматично підтверджує введення штрих-коду, фактично емулює натиснення людиною клавіші Enter. Порядок дії: Enable configuration code Add Enter.
Сканер можна програмувати за допомогою спеціальних програмних штрих кодів, які зображені в інструкції з програмування, яка йде в комплекті. Всі робочі параметри зберігаються в незалежній пам'яті, яка може зберігати налаштування після вимкнення живлення.
Можна запрограмувати: інтерфейс, швидкість передачі даних, режим читання з дисплея, режим фокусування, відключити звук, рівень звуку зумера, управління індикацією, швидкість читання, вмикати/вимикати типи читаються штрих кодів і т.д.

Характеристики:

модель: M4;
спосіб підключення до обладнання: USB;
сумісність з операційними системами: Windows XP / 7/8 як 32 так і 64-бітними;
процесор: ARM;
підтримка штрих кодів 1D: EAN-8, JAN-8, EAN-13, JAN-13, UPC-A, UPC-E, Code 39, Code 32, Code 93, Code 128, EAN-128, GS1-128, Codabar , Industrial 2 of 5, Interleave 2 of 5, Matrix 2 of 5, MSI, Postal Code і ін.
підтримка штрих кодів 2D: PDF417, Data Matrix, QR Code, Micro QR, Aztec Code, Chinese-Sensible Code і ін .;
дозвіл сканування: 640 x 480 пікселів;
відстань зчитування: 60 - 300 мм;
швидкість зчитування: 130 раз/сек;
кут сканування: 90 °;
довжина кабелю USB тип A - 10P10C: 170 см;
індикація: звукова, світлодіодна;
вага сканера: 125 г.
вага комплекту: 306 г

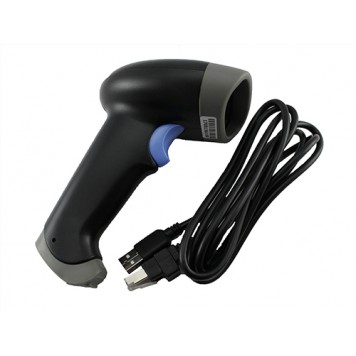

Комплект поставки:

• USB автоматичний 2D сканер штрихкодів QR-кодів YOKO M4;
• кабель USB тип A - 10P10C;
• скріпка;
• посібник користувача англійською мовою.


Посібник користувача англійською мовою.
