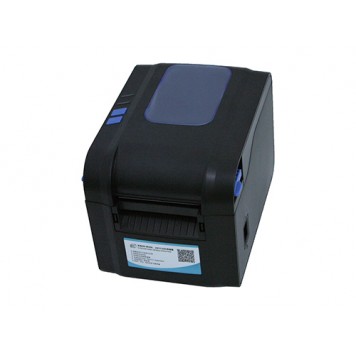

Термопринтер етикеток, наклейок, чеків, з віддільником XP-370B 80мм

Термопринтер XP-370B призначений для друку на термопапері або етикетках шириною до 79,5 мм зі швидкістю до 152 мм/с штрихкодів, QR кодів, шрифтів, логотипів. Максимальна ширина паперу становить 80 мм. Технологічний процес друку полягає у формуванні зображення на термочутливому папері за допомогою термоголовки. Під впливом високої температури відбувається прояв друкованого зображення. Термопринтер XP-370B не має функції автоматичної обрізки чеків. Дані принтери мають велику перевагу перед матричними чековими принтерами, бо безшумні і мають компактні розміри.

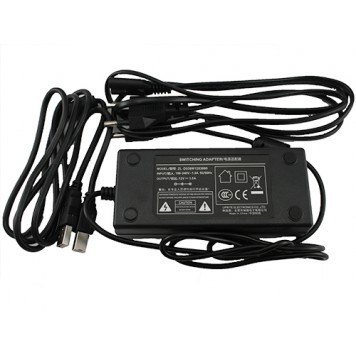

До термопринтера потрібно підключити живлення і підключити його до комп'ютера. живлення термопринтера здійснюється від адаптера живлення, який йде в комплекті. Модель адаптера YC60-2402500, вхід 100 - 240 В 2 А AC, вихід 24 В 2,5 А DC. Щоб включити термопринтер, потрібно перевести кнопку включення в положення ON, після чого XP-370B кілька секунд буде калібрувати. Кнопка включення знаходиться на правій грані корпусу. При ввімкненому живленні на корпусі термопринтера буде горіти світлодіод ONLINE. Довжина кабелю адаптера живлення становить 1 м, довжина мережевого кабелю 1,5 м.
Термопринтер XP-370B підключається до комп'ютера за допомогою кабелю USB тип A - USB тип B (AM - BM), довжина кабелю складає 1 м.
Перед початком роботи з термопринтером XP-370B потрібно обов'язково встановити драйвера і програмне забезпечення з CD диска, який йде в комплекті. Інструкція по установці англійською мовою знаходиться на диску. Для установки драйверів термопринтер потрібно включити і підключений до комп'ютера через USB.
Для установки драйвера для операційної системи сімейства Windows потрібно запустити виконуваний файл Xprinter Driver.exe з папки Barcode Printer Driver і слідувати інструкціям установника. Драйвера підтримуються операційними системами: Win98/Win2003/Win2000/Win7/WinXP/VISTA/WIN8/Win10. Також є окремі драйвери для операційної системи LINUX.
Після установки драйвера потрібно зайти в «Пристрої та принтери», в списку принтерів знайти і вибрати XP-370B, потім натиснути правою кнопкою миші для виклику контекстного меню і вибрати пункт «Властивості принтера». У вікні, потрібно вибрати пункт «Налаштування друку». У цьому вікні потрібно налаштувати шаблони для паперу та етикеток.
Докладні інструкції англійською мовою по установці драйвера, встановлення програмного забезпечення, роботі з програмним забезпеченням і програмування знаходиться на CD диску.
Ще можна встановити програму для роботи зі штрих кодами і QR кодами Bartender software.exe, яка знаходиться на диску в папці Bartender software.
Друковані 1D штрих-коди: Code 128, 128M, EAN-128, Code 39, 39C, 39S, Code 93, EAN-13, EAN-13 + 2, EAN-13 + 5, EAN-8, EAN-14, EAN- 8 + 2, EAN-8 + 5, 25, 25C, CODABAR, POSTNET, UPC-A, UPC-A + 2, UPC-A + 5, UPC-E, UPC-E + 2, UPC-E + 5, CPOST, MSI, MSIC, PLESSEY, ITF-14.
Друковані 2D штрих-коди: PDF417, QR CODE, Data Matrix.
Вбудовані шрифти: FONT0 - FONT8, TST24.BF2, TSS24.BF2, K.
На нижньому боці термопринтера XP-370B є бокс, в якому знаходяться DIP перемикачі для ручного налаштування. Для відкриття боксу потрібно з невеликим зусиллям натиснути на засувку кришки боксу і з невеликим зусиллям потягнути в напрямку стрілки. DIP перемикачі пронумеровані від 1 до 8, кожен має свою функцію.
Таблиця функцій DIP перемикачів:

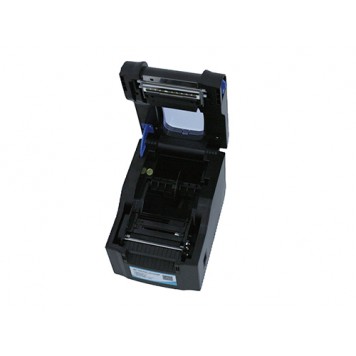

Далі в термопринтер потрібно вкласти папір або етикетки для друку. Стрічка для друку вкладається в відсік під кришкою. Максимальний діаметр рулону становить 80 мм. Важливо правильно закладати рулон з папером, бо термочутливий шар знаходиться тільки з одного боку.
Правильна установка рулону з папером в термопринтер:

Для відкриття кришки термопринтера потрібно потягнути на себе одну або дві кнопки, виділені синім кольором, які знаходяться праворуч і ліворуч кришки термопринтера. Кінець стрічки потрібно протягнути через обмежувачі, щоб при подачі папір не загорталася. Кінець стрічки потрібно трохи витягнути назовні і закрити кришку.
На задній грані корпусу термопринтера є проріз для протягання паперу від зовнішнього намотчика. Це дозволяє використовувати рулони з папером завтовшки більше 80 мм. При використанні зовнішнього намотчика потрібно всередині принтера відрегулювати обмежувачі паперу на котушці і біля прокатного ролика.
Термопринтер XP-370B має відшаровувальний механізм для етикеток. Він відокремлює надруковану етикетку від паперу, до якої вона приклеєна. Для використання відшаровується механізму потрібно зняти лоток для відшарування паперу, щоб звільнити відшаровується ролик. Щоб зняти лоток для відшарування паперу потрібно натиснути на два важелі, які його утримують і витягнути. Далі потрібно розблокувати відшаровувальний ролик, потягнувши на себе за важіль, який знаходиться праворуч. Після цього потрібно протягнути трохи паперу від етикетки між прокатним роликом і металевим обмежувачем і накинути папір на розблокований відшаровується ролик. Далі потрібно заблокувати відшаровувальний ролик і поставити на місце лоток для відшарованого паперу.
На корпусі термопринтера XP-370B є дві кнопки, позначені FEED і PAUSE. При затиску кнопки FEED відбувається протягання стрічки до тих пір, поки затиснута кнопка. При затиску кнопки PAUSE відбувається призупинення друку.

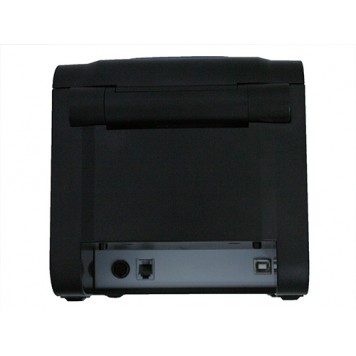

На задній панелі термопринтера XP-370B знаходяться роз'єми для підключення кабелю живлення, LAN кабелю з конекторами типу RJ11, RJ12, RJ14 (для підключення грошового ящика), а також роз'єм USB тип B. Управління грошовим ящиком 24 В 1 А.
Для настройки і тестування апаратного забезпечення принтера XP-370B передбачено п'ять функцій при включенні принтера з затиснутими кнопками.
Термопринтер XP-370B має функцію самотестування. Для її активації потрібно вимкнути термопринтер, упевнитися, що в ньому є папір, вона правильно встановлена ​​і кришка закрита, затиснути і утримувати кнопку FEED, включити принтер, термопринтер надрукує результати самотестування, відпустити кнопку FEED.
Термопринтер XP-370B має функцію калібрування датчика зазору. Функція використовується при завантаженні іншого типу паперу або після ініціалізації принтера. Для її активації потрібно вимкнути термопринтер, упевнитися, що в ньому є папір, вона правильно встановлена ​​і кришка закрита, затиснути і утримувати кнопку PAUSE, включити принтер, принтер автоматично проведе калібрування датчик зазору і запише дані в оперативну пам'ять, після калібрування потрібно відпустити кнопку PAUSE .
Термопринтер можна перевести в режим виведення дампа. Для цього потрібно вимкнути термопринтер, упевнитися, що в ньому є папір, вона правильно встановлена ​​і кришка закрита, затиснути і утримувати кнопки FEED і PAUSE, включити принтер, почекати поки одночасно почнуть горіти світлодіоди POWER і ERROR, відпустить кнопки. Термопринтер надрукує шістнадцятковий дамп. Якщо висновок дампа займає більше однієї етикетки, принтер надрукує дамп тільки на одній, для продовження друку потрібно натиснути на кнопку FEED.
Наступна функція: включення принтера, ігноруючи файл автозавантаження AUTO.BAS (вихідний код BASIC), який можна створити за допомогою мови TSPL2 і завантажити у флеш-пам'ять принтера. При звичайному включенні принтер виконує файл автозавантаження AUTO.BAS, але за допомогою цієї функції можна включити принтер, ігноруючи файл AUTO.BAS.
Для активації функцій потрібно вимкнути термопринтер, упевнитися, що в ньому є папір, вона правильно встановлена ​​і кришка закрита, затиснути і утримувати кнопки FEED і PAUSE, включити принтер, почекати поки синій світлодіод POWER згасне, а червоний світлодіод ERROR загориться, відпустити кнопки. Після цього принтер включитися, ігноруючи файл автозавантаження AUTO.BAS.
Наступна функція: ініціалізація принтера, вона використовується для очищення оперативної пам'яті і скидання налаштувань на заводські, крім чутливості датчика наявності паперу.
Для активації функцій потрібно вимкнути термопринтер, упевнитися, що в ньому є папір, вона правильно встановлена ​​і кришка закрита, затиснути і утримувати кнопки FEED і PAUSE, включити принтер, почекати поки синій світлодіод POWER і червоний світлодіод ERROR згасне, відпустить кнопки. Після ініціалізації принтера потрібно обов'язково провести калібрування датчика зазору і датчика закриття кришки.
Термопринтер XP-370B має два світлодіоди для індикації роботи. При включеному живвленні буде горіти світлодіод POWER. При будь-якому збої буде горіти світлодіод ERROR і звучати тривожний сигнал.
Термопринтер XP-370B має 4 МБ оперативної пам'яті і 4 МБ флеш пам'яті для запису в неї монохроматичних файлів зображень формату PCX, BMP.

Характеристики:

виробник: Xprinter;
модель: XP-370B;
інтерфейс: USB;
розпізнавання мов управління: TSPL-EZ, EPL, ZPL II, ZPL;
датчик наявності паперу: є;
технологія: прямий термодрук;
роздільна здатність друку: 203 DPI;
швидкість друку: 50,8 - 152 мм / с;
максимальна ширина паперу: 20 - 80 мм;
ширина друку: до 76 мм;
діаметр рулону: до 80 мм;
ширина підкладки етикетки: 18 - 82 мм;
товщина етикеток: 0,06 - 0,19 мм;
діаметр котушки: 24 мм;
підтримувані операційні системи: Win98/Win2003/Win2000/Win7/WinXP/VISTA/Win8/Win10/Linux;
друкуються 1D штрих-коди: Code 128, 128M, EAN-128, Code 39, 39C, 39S, Code 93, EAN-13, EAN-13 + 2, EAN-13 + 5, EAN-8, EAN-14, EAN- 8 + 2, EAN-8 + 5, 25, 25C, CODABAR, POSTNET, UPC-A, UPC-A + 2, UPC-A + 5, UPC-E, UPC-E + 2, UPC-E + 5, CPOST, MSI, MSIC, PLESSEY, ITF-14;
друкуються 2D штрих-коди: PDF417, QR CODE, Data Matrix;
вбудовані шрифти: FONT0 - FONT8, TST24.BF2, TSS24.BF2, K;
графіка: монохроматические файли зображень формату PCX, BMP;
пам'ять: 4 МБ оперативної пам'яті, 4 МБ флеш пам'яті;
напруга живлення: 24 В;
управління грошовим ящиком: 24 В, 1 А;
робоча температура: 5 - 45 ° C;
габарити принтера: 231 x 163 x 151 мм;
вага принтера: тисяча чотиреста вісімдесят чотири г;
вага комплекту: 1930 г

Комплект поставки:

• Термопринтер етикеток, наклейок, чеків, з віддільником XP-370B 80 мм в упаковці;
• Адаптер живлення;
• Мережевий кабель адаптера живлення;
• Кабель USB тип A - USB тип B;
• CD диск з програмним забезпеченням, драйверами і документацією;
• Посібник користувача англійською мовою.
