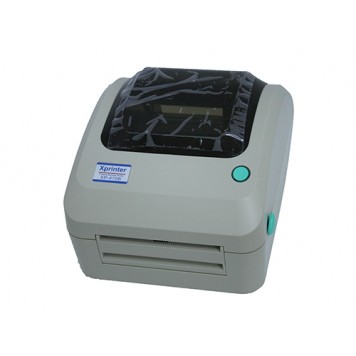

Термопринтер етикеток, наклейок, чеків, з віддільником XP-470B 112мм

6485.00грн.
Немає в наявності
USB термопринтер від виробника Xprinter модель XP-470B c програмної даними резервування друку.

Термопринтер XP-470B призначений для друку на термопапері або етикетках шириною 20 - 108 мм зі швидкістю до 127 мм / с штрихкодів, QR кодів, шрифтів, логотипів. Максимальна ширина паперу становить 112 мм. Технологічний процес друку полягає у формуванні зображення на термочутливому папері за допомогою термоголовки. Під впливом високої температури відбувається прояв друкованого зображення. Термопринтер XP-470B не має функції автоматичної обрізки чеків. Дані принтери мають велику перевагу перед матричними чековими принтерами, бо безшумні і мають компактні розміри.
Конструкція термопринтера XP-470B:
Конструкция термопринтера XP-470B

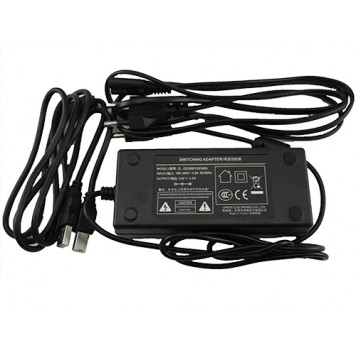

До термопринтера потрібно підключити живлення і підключити його до комп'ютера. живлення термопринтера здійснюється від адаптера живлення, який йде в комплекті. Модель адаптера YC60-2402500, вхід 100 - 240 В 2 А AC, вихід 24 В 2,5 А DC. Щоб включити термопринтер, потрібно перевести кнопку включення в положення ON, після чого XP-470B кілька секунд буде калібрувати. Кнопка включення знаходиться на задній грані корпусу. При ввімкненому живленні на корпусі термопринтера буде горіти світлодіод біля бірюзової кнопки FEED. Довжина кабелю адаптера живлення становить 1 м, довжина мережевого кабелю 1,5 м.
Термопринтер XP-470B підключається до комп'ютера за допомогою кабелю USB тип A - USB тип B (AM - BM), довжина кабелю складає 1 м.
Перед початком роботи з термопринтером XP-470B потрібно обов'язково встановити драйвера і програмне забезпечення з CD диска, який йде в комплекті. Інструкція по установці англійською мовою знаходиться на диску. Для установки драйверів термопринтер потрібно включити і підключений до комп'ютера через USB.
Для установки драйвера для операційної системи сімейства Windows потрібно запустити виконуваний файл Xprinter_ExpressDelivery_7.4.3_M-3.exe з папки Driver і слідувати інструкціям установника. Драйвера підтримуються операційними системами: Win98/Win2003/Win2000/Win7/WinXP/VISTA/WIN8/ Win10, LINUX.
Після установки драйвера потрібно зайти в «Пристрої та принтери», в списку принтерів знайти і вибрати XP-470B, потім натиснути правою кнопкою миші для виклику контекстного меню і вибрати пункт «Властивості принтера». У вікні, потрібно вибрати пункт «Налаштування друку». У цьому вікні потрібно налаштувати шаблони для паперу та етикеток.
Також потрібно встановити утиліту Diagnostic Tool.exe, яка знаходиться на диску в папці Diagnostic Tool1.009b. За допомогою утиліти можна буде: вивчити налаштування і статус принтера, змінити налаштування принтера, завантажити в пам'ять принтера графіку, шрифти або прошивку, створювати шрифти растрових зображень принтера і відправити додаткові команди на принтер. Використовуючи цей інструмент можна вивчити стан і настройки принтера та усунути неполадки принтера.
Ще можна встановити програму для роботи зі штрих кодами і QR кодами BT2016_R3_3094_UL_Xprinter.exe, яка знаходиться на диску в папці BarTender UltraLite_Xprinter.
Друковані 1D штрих-коди: Code 128, 128M, EAN-128, Code 39, 39C, 39S, Code 93, EAN-13, EAN-13 + 2, EAN-13 + 5, EAN-8, EAN-14, EAN- 8 + 2, EAN-8 + 5, 25, 25C, CODABAR, POSTNET, UPC-A, UPC-A + 2, UPC-A + 5, UPC-E, UPC-E + 2, UPC-E + 5, CPOST, MSI, MSIC, PLESSEY, ITF-14.
Друковані 2D штрих-коди: PDF417, QR CODE, Data Matrix.
Докладні інструкції англійською мовою по установці драйвера, встановлення програмного забезпечення, роботі з програмним забезпеченням і програмування знаходиться на CD диску.

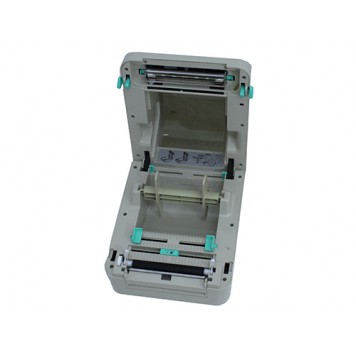

Далі в термопринтер потрібно вкласти папір або етикетки для друку. Стрічка для друку вкладається в відсік під кришкою. Діаметр котушки для паперу 24 мм. На котушку для паперу нанесені метрична і дюймова шкали для точного виставляння обмежувачами ширини рулону з папером. Максимальний діаметр рулону складає 127 мм. Важливо правильно закладати рулон з папером, бо термочутливий шар знаходиться тільки з одного боку.
Правильна установка рулону з папером в термопринтер:
Правильная установка рулона с бумагой в термопринтер

Для відкриття кришки термопринтера потрібно потягнути на себе одну або дві кнопки, виділені бірюзовим кольором, які знаходяться праворуч і ліворуч кришки термопринтера. Кінець стрічки потрібно протягнути через обмежувачі, щоб при подачі папір не загорталася. Кінець стрічки потрібно трохи витягнути назовні і закрити кришку.
На задній грані корпусу термопринтера є проріз для протягання паперу від зовнішнього намотчика. Це дозволяє використовувати рулони з папером завтовшки більше 127 мм. При використанні зовнішнього намотчика потрібно всередині принтера відрегулювати обмежувачі паперу на котушці і біля прокатного ролика.
Термопринтер XP-470B має відшаровувальний механізм для етикеток. Він відокремлює надруковану етикетку від паперу, до якої вона приклеєна. Для використання відшаровується механізму потрібно відкрити кришку термопринтера, відкинути лоток для відшарування паперу, щоб звільнити відшаровуючий ролик. Щоб відкинути лоток для відшарування паперу потрібно з невеликим зусиллям потягнути за два важелі, праворуч і ліворуч від лотка. Після цього потрібно протягнути трохи паперу від етикетки між прокатним роликом і металевим обмежувачем і направити папір в щілину для відшарування паперу. Далі потрібно поставити на місце лоток для відшарування паперу.
На корпусі термопринтера XP-470B є кнопка, позначена бірюзовим кольором. Кнопка виконує дві функції FEED і PAUSE. При затиску кнопки, коли не йде друк - відбувається протягання стрічки до тих пір, поки затиснута кнопка. При затиску кнопки, коли йде друк - відбувається призупинення друку, для відновлення друку потрібно ще раз натиснути на кнопку.

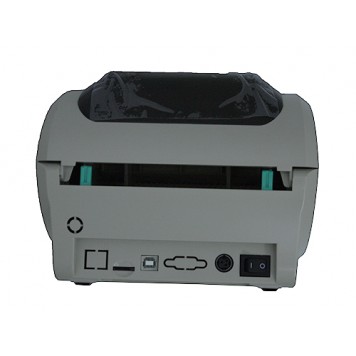

На задній панелі термопринтера XP-470B знаходяться гніздо для підключення кабелю живлення, гніздо USB тип B для підключення до комп'ютера, а також гніздо для карти пам'яті типу TF типорозміру microSD покоління SD або SDHC об'ємом до 4 ГБ. Також є отвір під роз'єм DB9 (RS232), але це муляж.
Для настройки і тестування апаратного забезпечення принтера передбачено шість функцій при включенні принтера з затиснутою бірюзовою кнопкою.
Калібрування датчика зазору і датчика закриття кришки: потрібно вимкнути термопринтер, упевнитися, що в ньому є папір, вона правильно встановлена ​​і кришка закрита, затиснути і утримувати кнопку, включити принтер, відпустити кнопку, коли світлодіод біля кнопки стане горіти червоним і мерехтіти. Відпустити кнопку потрібно до тих пір, поки світлодіод мигне менше 5 разів. Після цього почнеться калібрування датчика зазору і датчика закриття кришки. Світлодіод біля кнопки буде міняти колір світіння: фіолетовий (блимне 5 разів) - синій (блимне 5 разів) - постійно синій. Після калібрування виробиться вимірювання довжини етикетки.
Докладніші відомості про процес послідовно запускають три функції послідовно: калібрування датчика зазору і датчика закриття кришки, самотестування, вивід дампа.
Для активації функцій потрібно вимкнути термопринтер, упевнитися, що в ньому є папір, вона правильно встановлена ​​і кришка закрита, затиснути і утримувати кнопку, включити принтер, відпустити кнопку, коли світлодіод біля кнопки спочатку блимне червоним 5 разів, потім стане горіти і мерехтіти фіолетовим ( червоний і синій одночасно). Відпустити кнопку потрібно до тих пір, поки світлодіод мигне менше 5 разів фіолетовим. Далі світлодіод біля кнопки буде міняти колір світіння: синій (блимне 5 разів) - постійно синій. Після калібрування виробиться вимірювання довжини етикетки.
Після калібрування датчиків принтер надрукує результати самотестування. Після цього принтер надрукує дамп. Видрук дампа розділений на дві колонки: зліва поточна конфігурація принтера, праворуч відповідні шістнадцяткові значення налаштувань, які можна змінити програмним шляхом. Щоб перевести принтер в режим нормального друку після тестів потрібно просто вимкнути і включити принтер.
Наступна функція: ініціалізація принтера, вона використовується для очищення оперативної пам'яті і скидання налаштувань на заводські, крім чутливості датчика наявності паперу.
Для активації функцій потрібно вимкнути термопринтер, упевнитися, що в ньому є папір, вона правильно встановлена ​​і кришка закрита, затиснути і утримувати кнопку, включити принтер, відпустити кнопку, коли світлодіод біля кнопки спочатку блимне червоним 5 разів, потім фіолетовим 5 разів, потім стане горіти і мерехтіти синім. Відпустити кнопку потрібно до тих пір, поки світлодіод мигне менше 5 разів синім. Далі світлодіод біля кнопки стане світитися синім, і почнеться ініціалізація. Після ініціалізації принтера потрібно обов'язково провести калібрування датчика зазору і датчика закриття кришки.

Наступна функція: ініціалізація принтера, вона використовується для очищення оперативної пам'яті і скидання налаштувань на заводські, крім чутливості датчика наявності паперу.
Для активації функцій потрібно вимкнути термопринтер, упевнитися, що в ньому є папір, вона правильно встановлена ​​і кришка закрита, затиснути і утримувати кнопку, включити принтер, відпустити кнопку, коли світлодіод біля кнопки спочатку блимне червоним 5 разів, потім фіолетовим 5 разів, потім стане горіти і мерехтіти синім. Відпустити кнопку потрібно до тих пір, поки світлодіод мигне менше 5 разів синім. Далі світлодіод біля кнопки стане світитися синім, і почнеться ініціалізація. Після ініціалізації принтера потрібно обов'язково провести калібрування датчика зазору і датчика закриття кришки.
Наступна функція: включення принтера, ігноруючи файл автозавантаження AUTO.BAS (вихідний код BASIC), який можна створити за допомогою мови TSPL2 і завантажити у флеш-пам'ять принтера. При звичайному включенні принтер виконує файл автозавантаження AUTO.BAS, але за допомогою цієї функції можна включити принтер, ігноруючи файл AUTO.BAS.
Для активації функцій потрібно вимкнути термопринтер, упевнитися, що в ньому є папір, вона правильно встановлена ​​і кришка закрита, затиснути і утримувати кнопку, включити принтер, відпустити кнопку, коли світлодіод біля кнопки спочатку блимне червоним 5 разів, потім фіолетовим 5 разів, потім синім 5 раз, потім стане горіти синім. Відпустити кнопку потрібно, коли світлодіод буде горіти синім. Після цього принтер включитися, ігноруючи файл автозавантаження AUTO.BAS.
Термопринтер XP-470B має 8 МБ оперативної пам'яті, 256 КБ з яких доступні користувачеві і 4 МБ флеш-пам'яті, з яких 2560 КБ доступні користувачеві. Пам'ять використовується для запису в неї монохроматичних файлів зображень формату PCX, BMP і файлу автозавантаження AUTO.BAS (вихідний код BASIC).

Характеристики:

виробник: Xprinter;
модель: XP-470B;
інтерфейс: USB;
розпізнавання мов управління: TSPL-EZ, EPL, ZPL II, ZPL;
датчик наявності паперу: є;
відшаровуватися механізм для етикеток: є;
технологія: прямий термодрук;
роздільна здатність друку: 203 DPI;
швидкість друку: 127 мм/с;
ширина паперу: 20 - 112 мм;
ширина друку: до 108 мм;
довжина друку: до 2286 мм;
діаметр рулону: до 127 мм;
товщина етикеток: 0,06 - 0,16 мм;
діаметр котушки: 24 мм;
підтримувані операційні системи: Win9/Win2003/Win2000/Win7/WinXP/VISTA/Win8/Win10/Linux;
друкуються 1D штрих-коди: Code 128, 128M, EAN-128, Code 39, 39C, 39S, Code 93, EAN-13, EAN-13 + 2, EAN-13 + 5, EAN-8, EAN-14, EAN- 8 + 2, EAN-8 + 5, 25, 25C, CODABAR, POSTNET, UPC-A, UPC-A + 2, UPC-A + 5, UPC-E, UPC-E + 2, UPC-E + 5, CPOST, MSI, MSIC, PLESSEY, ITF-14;
друкуються 2D штрих-коди: PDF417, QR CODE, Data Matrix;
графіка: монохроматичні файли зображень формату PCX, BMP;
пам'ять: 8 МБ оперативної пам'яті, 4 МБ флеш-пам'яті;
підтримувана карта пам'яті: типу TF, типорозміру microSD, покоління SD або SDHC, об'ємом до 4 ГБ;
напруга живлення: 24 В;
управління грошовим ящиком: немає;
робоча температура: 5 - 40 ° C;
габарити принтера: 243 x 200 x 168 мм;
вага принтера: 1513 г;
вага комплекту: здатністю 2560 г

Комплект поставки:

  • Термопринтер етикеток, наклейок, чеків, з віддільником XP-470B 112 мм в упаковці;
  • Адаптер живлення;
  • Мережевий кабель адаптера живлення;
  • Кабель USB тип A - USB тип B;
  • CD диск з програмним забезпеченням, драйверами і документацією;
  • Посібник користувача англійською мовою.


Посібник користувача англійською мовою.



Країна-виробник товару Китай
Інтерфейси USB
Ширина витратного матеріалу 112 мм
Автообрізка чека Без обрізки
Тип друку Термодрук
Роздільна здатність 203 dpi
Максимальна швидкість друку 127 мм/с
Ширина друку 108 мм
Діаметр витратного матеріалу 127 мм
Можливість підключення грошового ящика Є
Підтримка друку штрих-кодів Є
Пам'ять 8 МБ оперативної пам'яті, 4 МБ флеш-пам'яті
Операційна система Win98/ Win2003/ Win2000/ Win7/ WinXP/ VISTA/ Win8/ Win10/ Linux
Комплектація Термопринтер XP-470B;
Адаптер живлення;
Мережевий кабель адаптера живлення;
Кабель USB тип A - USB тип B;
CD диск з програмним забезпеченням, драйверами і документацією;
Посібник користувача англійською мовою
Вага 1,513 кг
Колір Світло сірий
Гарантія 1 місяць
