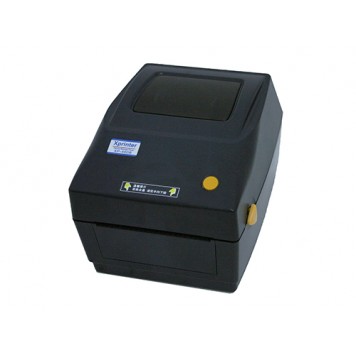

Термопринтер етикеток наклейок штрих-коду Xprinter XP-DT426B XP-460B 112мм

Термопринтер XP-DT426B (колишній XP-460B) призначений для друку на термопапері або етикетках шириною 20 - 108 мм зі швидкістю до 127 мм / с штрихкодів, QR кодів, шрифтів, логотипів. Максимальна ширина паперу становить 112 мм. Технологічний процес друку полягає у формуванні зображення на термочутливому папері за допомогою термоголовки. Під впливом високої температури відбувається прояв друкованого зображення. Термопринтер XP-DT426B не має функції автоматичної обрізки чеків. Дані принтери мають велику перевагу перед матричними чековими принтерами, бо безшумні і мають компактні розміри.
Конструкція термопринтера XP-DT426B:

До термопринтера потрібно підключити живлення і підключити його до комп'ютера. Живлення термопринтера здійснюється від адаптера живлення, який йде в комплекті. Модель адаптера YC60-2402500, вхід 100 - 240 В 2 А AC, вихід 24 В 2,5 А DC. Щоб включити термопринтер, потрібно перевести кнопку включення в положення ON, після чого XP-DT426B кілька секунд буде калібрувати. Кнопка включення знаходиться на задній грані корпусу. При ввімкненому живленні на корпусі термопринтера буде горіти світлодіод біля жовтої кнопки FEED. Довжина кабелю адаптера живлення становить 1 м, довжина мережевого кабелю 1,5 м.
Термопринтер XP-DT426B підключається до комп'ютера за допомогою кабелю USB тип A - USB тип B (AM - BM), довжина кабелю складає 1 м.
Перед початком роботи з термопринтером XP-DT426B потрібно обов'язково встановити драйвера і програмне забезпечення з CD диска, який йде в комплекті. Інструкція по установці китайською мовою знаходиться на диску. Для установки драйверів термопринтер потрібно включити і підключений до комп'ютера через USB.
Для установки драйвера для операційної системи сімейства Windows потрібно запустити виконуваний файл Xprinter_ExpressDelivery_7.4.3_M-3.exe з другої по списку папки і слідувати інструкціям установника. Драйвера підтримуються операційними системами: Win98/Win2003/Win2000/Win7/WinXP/VISTA/ WIN8/Win10, LINUX.
Після установки драйвера потрібно зайти в «Пристрої та принтери», в списку принтерів знайти і вибрати XP-DT426B, потім натиснути правою кнопкою миші для виклику контекстного меню і вибрати пункт «Властивості принтера». У відкритому вікні потрібно вибрати пункт «Налаштування друку». У цьому вікні потрібно налаштувати шаблони для паперу та етикеток.
Також потрібно встановити утиліту Diagnostic Tool.exe, яка знаходиться на диску в першій папці за списком. За допомогою утиліти можна буде: вивчити налаштування і статус принтера, змінити налаштування принтера, завантажити в пам'ять принтера графіку, шрифти або прошивку, створювати шрифти растрових зображень принтера і відправити додаткові команди на принтер. Використовуючи цей інструмент можна вивчити стан і настройки принтера та усунути неполадки принтера.
Ще можна встановити програму для роботи зі штрих кодами і QR кодами BT2016_R3_3094_UL_Xprinter.exe, яка знаходиться на диску в третій папці за списком.
Друковані 1D штрих-коди: Code 128, 128M, EAN-128, Code 39, 39C, 39S, Code 93, EAN-13, EAN-13 + 2, EAN-13 + 5, EAN-8, EAN-14, EAN- 8 + 2, EAN-8 + 5, 25, 25C, CODABAR, POSTNET, UPC-A, UPC-A + 2, UPC-A + 5, UPC-E, UPC-E + 2, UPC-E + 5, CPOST, MSI, MSIC, PLESSEY, ITF-14.
Друковані 2D штрих-коди: PDF417, QR CODE, Data Matrix.
Докладні інструкції китайською мовою по установці драйвера, встановлення програмного забезпечення, роботі з програмним забезпеченням і програмування знаходиться на CD диску.

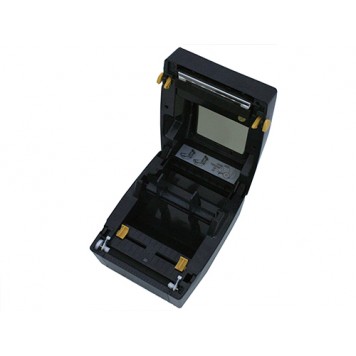

Далі в термопринтер потрібно вкласти папір або етикетки для друку. Стрічка для друку вкладається в відсік під кришкою. Діаметр котушки для паперу 24 мм. На котушку для паперу нанесені метрична і дюймова шкали для точного виставляння обмежувачами ширини рулону з папером. Максимальний діаметр рулону складає 127 мм. Важливо правильно закладати рулон з папером, бо термочутливий шар знаходиться тільки з одного боку.
Правильна установка рулону з папером в термопринтер:

Для відкриття кришки термопринтера потрібно потягнути на себе одну або дві кнопки, виділені жовтим кольором, які знаходяться праворуч і ліворуч кришки термопринтера. Кінець стрічки потрібно протягнути через обмежувачі, щоб при подачі папір не загорталася. Кінець стрічки потрібно трохи витягнути назовні і закрити кришку.
На задній грані корпусу термопринтера є проріз для протягання паперу від зовнішнього намотчика. Це дозволяє використовувати рулони з папером завтовшки більше 127 мм. При використанні зовнішнього намотчика потрібно всередині принтера відрегулювати обмежувачі паперу на котушці і біля прокатного ролика.
На корпусі термопринтера XP-DT426B є кнопка, позначена жовтим кольором. Кнопка виконує дві функції FEED і PAUSE. При затиску кнопки, коли не йде друк - відбувається протягання стрічки до тих пір, поки затиснута кнопка. При затиску кнопки, коли йде друк - відбувається призупинення друку, для відновлення друку потрібно ще раз натиснути на кнопку.

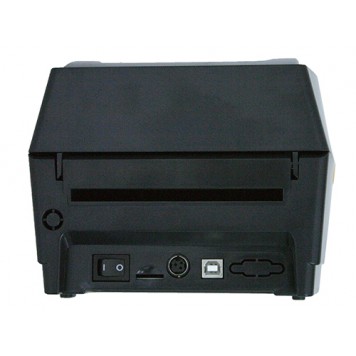

На задній панелі термопринтера XP-DT426B знаходяться гніздо для підключення кабелю живлення, а так же гніздо USB тип B для підключення до комп'ютера. Також є отвори під карту пам'яті і роз'єм DB9 (RS232), але це муляжі.
Для настройки і тестування апаратного забезпечення принтера передбачено шість функцій при включенні принтера з затиснутою жовтою кнопкою.
Калібрування датчика зазору і датчика закриття кришки: потрібно вимкнути термопринтер, упевнитися, що в ньому є папір, вона правильно встановлена ​​і кришка закрита, затиснути і утримувати кнопку, включити принтер, відпустити кнопку, коли світлодіод біля кнопки стане горіти червоним і мерехтіти. Відпустити кнопку потрібно до тих пір, поки світлодіод мигне менше 5 разів. Після цього почнеться калібрування датчика зазору і датчика закриття кришки. Світлодіод біля кнопки буде міняти колір світіння: фіолетовий (блимне 5 разів) - синій (блимне 5 разів) - постійно синій. Після калібрування виробиться вимірювання довжини етикетки.
Докладніші відомості про процес послідовно запускають три функції послідовно: калібрування датчика зазору і датчика закриття кришки, самотестування, вивід дампа.
Для активації функцій потрібно вимкнути термопринтер, упевнитися, що в ньому є папір, вона правильно встановлена ​​і кришка закрита, затиснути і утримувати кнопку, включити принтер, відпустити кнопку, коли світлодіод біля кнопки спочатку блимне червоним 5 разів, потім стане горіти і мерехтіти фіолетовим ( червоний і синій одночасно). Відпустити кнопку потрібно до тих пір, поки світлодіод мигне менше 5 разів фіолетовим. Далі світлодіод біля кнопки буде міняти колір світіння: синій (блимне 5 разів) - постійно синій. Після калібрування виробиться вимірювання довжини етикетки.
Після калібрування датчиків принтер надрукує результати самотестування. Після цього принтер надрукує дамп. Видрук дампа розділена на дві колонки: зліва поточна конфігурація принтера, праворуч відповідні шістнадцяткові значення налаштувань, які можна змінити програмним шляхом. Щоб перевести принтер в режим нормального друку після тестів потрібно просто вимкнути і включити принтер.
Наступна функція: ініціалізація принтера, вона використовується для очищення оперативної пам'яті і скидання налаштувань на заводські, крім чутливості датчика наявності паперу.
Для активації функцій потрібно вимкнути термопринтер, упевнитися, що в ньому є папір, вона правильно встановлена ​​і кришка закрита, затиснути і утримувати кнопку, включити принтер, відпустити кнопку, коли світлодіод біля кнопки спочатку блимне червоним 5 разів, потім фіолетовим 5 разів, потім стане горіти і мерехтіти синім. Відпустити кнопку потрібно до тих пір, поки світлодіод мигне менше 5 разів синім. Далі світлодіод біля кнопки стане світитися синім, і почнеться ініціалізація. Після ініціалізації принтера потрібно обов'язково провести калібрування датчика зазору і датчика закриття кришки.
Наступна функція: включення принтера, ігноруючи файл автозавантаження AUTO.BAS (вихідний код BASIC), який можна створити за допомогою мови TSPL2 і завантажити у флеш-пам'ять принтера. При звичайному включенні принтер виконує файл автозавантаження AUTO.BAS, але за допомогою цієї функції можна включити принтер, ігноруючи файл AUTO.BAS.
Для активації функцій потрібно вимкнути термопринтер, упевнитися, що в ньому є папір, вона правильно встановлена ​​і кришка закрита, затиснути і утримувати кнопку, включити принтер, відпустити кнопку, коли світлодіод біля кнопки спочатку блимне червоним 5 разів, потім фіолетовим 5 разів, потім синім 5 раз, потім стане горіти синім. Відпустити кнопку потрібно, коли світлодіод буде горіти синім. Після цього принтер включитися, ігноруючи файл автозавантаження AUTO.BAS
Термопринтер XP-DT426B має 8 МБ оперативної пам'яті 256 КБ, з яких доступні користувачеві і 4 МБ флеш-пам'яті, з яких 2560 КБ доступні користувачеві. Пам'ять використовується для запису в неї монохроматичних файлів зображень формату PCX, BMP і файлу автозавантаження AUTO.BAS (вихідний код BASIC).

Характеристики:

виробник: Xprinter;
модель: XP-DT426B;
інтерфейс: USB;
розпізнавання мов управління: TSPL-EZ, EPL, ZPL II, ZPL;
датчик наявності паперу: є;
технологія: прямий термодрук;
роздільна здатність друку: 203 DPI;
швидкість друку: 127 мм / с;
ширина паперу: 20 - 112 мм;
ширина друку: до 108 мм;
довжина друку: до 2286 мм;
діаметр рулону: до 127 мм;
товщина етикеток: 0,06 - 0,16 мм;
діаметр котушки: 24 мм;
підтримувані операційні системи: Win98/Win2003/Win2000/Win7/WinXP/VISTA/Win8/Win10/Linux;
друкуються 1D штрих-коди: Code 128, 128M, EAN-128, Code 39, 39C, 39S, Code 93, EAN-13, EAN-13 + 2, EAN-13 + 5, EAN-8, EAN-14, EAN- 8 + 2, EAN-8 + 5, 25, 25C, CODABAR, POSTNET, UPC-A, UPC-A + 2, UPC-A + 5, UPC-E, UPC-E + 2, UPC-E + 5, CPOST, MSI, MSIC, PLESSEY, ITF-14;
друкуються 2D штрих-коди: PDF417, QR CODE, Data Matrix;
графіка: монохроматичні файли зображень формату PCX, BMP;
пам'ять: 8 МБ оперативної пам'яті, 4 МБ флеш пам'яті;
напруга живлення: 24 В;
управління грошовим ящиком: немає;
робоча температура: 5 - 40 ° C;
габарити принтера: 243 x 200 x 168 мм;
вага принтера: 1376 г;
вага комплекту: 2330 г

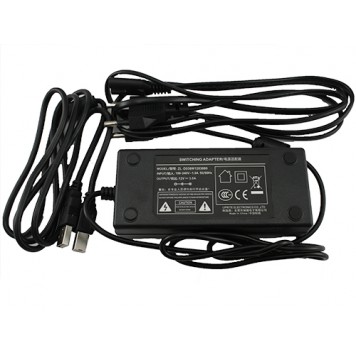

Комплект поставки:

• Термопринтер етикеток, наклейок, штрих-коду Xprinter XP-DT426B 112 мм в упаковці;
• Адаптер живлення;
• Мережевий кабель адаптера живлення;
• Кабель USB тип A - USB тип B;
• CD диск з програмним забезпеченням, драйверами і документацією;
• Керівництво користувача на китайській мові.

Посібник користувача англійською мовою.
