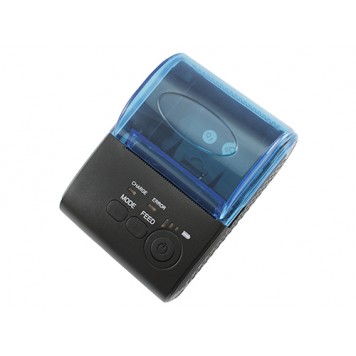

Термопринтер мобільний, POS, Bluetooth 4.0 чековий принтер 58мм

Термопринтер ZJ-5805DD призначений для друку на термопапері шириною 58 мм зі швидкістю до 90 мм / с. Ширина друку становить 48 мм (384 точки). Технологічний процес друку полягає у формуванні зображення на термочутливому папері за допомогою термоголовки. Під впливом високої температури відбувається прояв друкованого зображення. Дані принтери мають велику перевагу перед матричними чековими принтерами, так як безшумні і мають компактні розміри.
Складові частини термопринтера ZJ-5805DD:

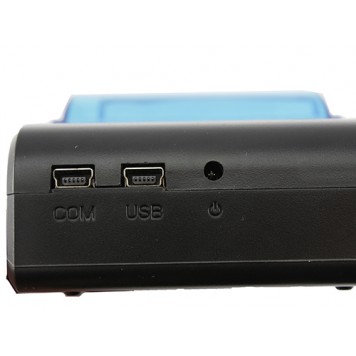

Термопринтер ZJ-5805DD може працювати за трьома інтерфейсів: USB, RS232 і Bluetooth. Інтерфейси USB і RS232 виконані в гніздах miniUSB тип B. Підтримувані специфікації USB: 1.1, 2.0 і 3.0. Підтримувані специфікації Bluetooth: 2.0 / 4.0. Логічні рівні RS232: -5,4 В (логічна 1), +5,4 В (логічний 0), швидкість 2400 - 115200 бод, довжина слова 8 біт, стоп біт 1 біт.
Термопринтер ZJ-5805DD може працювати з комп'ютером, який має операційну систему сімейства Windows або Linux. Також ZJ-5805DD може працювати по інтерфейсу Bluetooth з мобільними пристроями під управлінням операційних систем Android і IOS.
Для використання ZJ-5805DD потрібно спочатку його зібрати і з'єднати з керуючим пристроєм. В першу чергу в сканер потрібно встановити акумулятор, який йде в комплекті. Акумулятор встановлюється в бокс, який закритий кришкою. Для установки акумулятора потрібно потягнути з невеликим зусиллям кришку боксу на себе, потім встановити акумулятор відповідно до контактів всередині боксу і закрити кришку. Термопринтер ZJ-5805DD оснащений Li-ion акумулятором моделі 58LYDD-ZJ з напругою 7,4 В і ємністю 1500 мАг.
Термопринтер ZJ-5805DD може заряджатися від адаптера живлення, який йде в комплекті. Акумулятор потрібно заряджати, коли індикатор рівня заряду буде показувати одну поділку. Для зарядки в комплекті з термопринтером йде кабель USB тип A - miniUSB тип B і адаптер живлення моделі ZL-A015W901500. Вхідна напруга: AC 100 - 240 В/50/60 Гц/0,5 А; вихідна: DC 9 В/1,5 А. Поки акумулятор заряджається, індикатор CHARGE горить червоним, коли зарядився - синім.
У термопринтер потрібно вкласти рулон з термопаперу. Стрічка для друку вкладається в відсік під кришкою. Максимальний діаметр рулону становить 40 мм.
Важливо правильно закладати рулон з папером, бо термочутливий шар знаходиться тільки з одного боку:

Для зручності відкриття кришки термопринтера в корпусі є спеціальні поглиблення. Потрібно взятися пальцями за ці поглиблення і потягнути з невеликим зусиллям. Стрічку потрібно вставити між обмежувачами. Кінець стрічки потрібно трохи витягнути назовні і закрити кришку. При будь-якому збої буде горіти червоний світлодіод ERROR.
На корпусі термопринтера ZJ-5805DD є дві кнопки, позначені FEED і MODE. При затиску кнопки FEED відбувається протягання стрічки до тих пір, поки затиснута кнопка. Кнопка MODE використовується для перекладу термопринтера на шістнадцятирічний друк. Для цього потрібно вимкнути термопринтер, затиснути і утримувати кнопку MODE і натиснути кнопку включення. Після чого загориться і згасне індикатор ERROR і загориться індикатор заряду акумулятора. Термопринтер надрукує повідомлення: «The Printer is under hex mode now ...».
Також є функція самотестування. Для її активації потрібно вимкнути термопринтер, затиснути і одночасно утримувати кнопки FEED і кнопку включення, поки не загориться індикатор ERROR і індикатор заряду акумулятора, потім одночасно відпустити обидві кнопки. Термопринтер надрукує результати самотестування.
Перед початком роботи термопринтера з комп'ютером потрібно обов'язково встановити драйвера і програмне забезпечення з DVD диска, який йде в комплекті. Для установки драйвера потрібно запустити виконуваний файл POS Printer Driver Setup.exe з папки Printer Driver Software і слідувати інструкціям установника. Результатом установки буде програма для настройки термопринтера POS Printer Driver V11.3.0.0. Програмне забезпечення підтримує операційні системи: Win2003/Win2000/Win7/WinXP/VISTA/WIN8/Win10/LINUX.
Щоб включити термопринтер ZJ-5805DD потрібно натиснути і утримувати кнопку включення, поки не загориться індикатор заряду акумулятора (Battery indicator). Далі термопринтер потрібно з'єднати з комп'ютером через USB, RS232 або Bluetooth. І запустити програму POS Printer Driver V11.3.0.0. У вікні програми потрібно вибрати тип Вашої операційної системи, тип термопринтера 58 мм (поле Select Printer). Далі потрібно вибрати порт, через який ZJ-5805DD підключений до комп'ютера (поле Ports).
В залежності по якому інтерфейсу підключений термопринтер потрібно вибрати:

• для USB: USB001, USB002 або USB003;
• для RS232 або Bluetooth: COM1, COM2, COM3, COM4, ​​COM5.

Цю інформацію можна подивитися в диспетчері пристроїв Вашої операційної системи.
Після настройки потрібно натиснути кнопку Begin Setup. Програма почне конфігурація і якщо все правильно, відкриється вікно з розширеними настройками принтера, а в меню «Пристрої та принтери» з'явиться принтер POS-58.
Перед початком роботи термопринтера з мобільним пристроєм під управлінням Android потрібно підключити цей пристрій до комп'ютера і з DVD диска встановити додаток Printer Driver \\ SDK \\ Android SDK \\ BlueToothDEMO \\ bin \\ BT-POSPrinter.apk. Далі включити термопринтер, запустити додаток і по Bluetooth з'єднати мобільний пристрій. Пін код для з'єднання буде 1234. І після цього в додатку виберіть пункт Print Test Page, якщо сторінка друкується - все працює нормально.
Перед початком роботи термопринтера з мобільним пристроєм під управлінням IOS потрібно завантажити і встановити з App Store додаток POS-PrinterV1.0. Далі включити термопринтер, запустити додаток, вибрати тип принтера 58 мм, з'єднання по Bluetooth, вибрати з'єднання з BlueTooth Printer і натиснути кнопку Connect.
Більш докладні інструкції по налаштуванню термопринтера ZJ-5805DD знаходяться на DVD диску, який йде в комплекті.

Характеристики:

модель: ZJ-5805DD;
технологія: термодрук;
роздільна здатність: 203 dpi;
швидкість друку: 90 мм/с;
максимальна ширина термопаперу: 58 ​​мм;
максимальна ширина друку: 48 мм;
максимальний діаметр рулону: 40 мм;
датчик: відкриття кришки;
акумулятор: Li-ion, модель 58LYDD-ZJ, напруга 7,4 В, ємність 1500 мАг;
доступний розмір символу: 12 х 24, 9 х 17, 9 x 24 і 24 х 24 точок;
підтримка: ESC/POS команд;
підтримувані штрих-коди: UPC-A/ UPC-E/ JAN 13 (EAN13)/ JAN8 (EAN8)/CODE39/ITF/CODABAR/CODE93/CODE128;
Two-dimensional code: QR CODE;
підтримувані операційні системи: Win2003/Win2000/Win7/WinXP/VISTA/WIN8/Win10/LINUX/Android/IOS;
підтримка символів: OEM437/Katakana/OEM850/OEM860/OEM863/OEM865/Західна Європа/Грецький/Іврит/Східна Європа/Іран/WPC1252/OEM866/OEM852/OEM858/ІранII/Латвійська/Арабська/PT151,1251/OEM747/WPC1257/В'єтнам/OEM864/Іврит/WPC1255/Thai/QR-code;
габарити термопринтера: 107 х 79 х 52 мм;
вага термопринтера: 192 г без акумулятора;
вага комплекту: 430 г;
розміри упаковки: 176 х 112 х 60 мм.

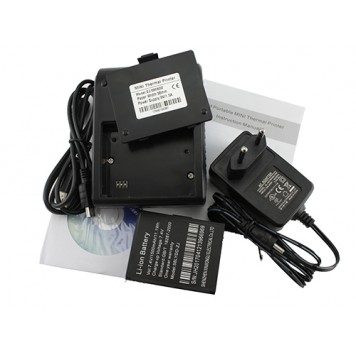

Комплект поставки:

• Термопринтер, POS, Bluetooth 4.0 чековий принтер з акумулятором 58 мм
• Адаптер живлення ZL-A015W901500;
• Кабель USB тип A - miniUSB тип B;
• DVD диск з ПО, драйверами і документацією;
• Посібник користувача англійською мовою.
