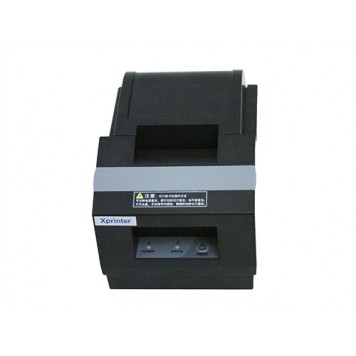

Термопринтер, POS, чековий принтер з автообрізкою Xprinter XP-Q90EC 58мм

Термопринтер XP-Q90EC призначений для друку на термопапері або етикетках шириною 20 - 58 мм штрихкодів, QR кодів, шрифтів, логотипів зі швидкістю 90 мм/с або 120 мм/с. Максимальна ширина паперу становить 58 мм, максимальна ширина друку 48 мм. Технологічний процес друку полягає у формуванні зображення на термочутливому папері за допомогою термоголовки. Під впливом високої температури відбувається прояв друкованого зображення. Термопринтер XP-Q90EC оснащений вбудованим автоматичним обрізувачем. Дані принтери мають велику перевагу перед матричними чековими принтерами, бо безшумні і мають компактні розміри.
До термопринтера потрібно підключити живлення і підключити його до комп'ютера.Живлення термопринтера здійснюється від адаптера живлення, який йде в комплекті. Модель адаптера YC30-1202600, вхід 100 - 240 В 1 А AC, вихід 12 В 2,8 А DC. Щоб включити термопринтер, потрібно перевести кнопку включення в положення ON, після чого XP-Q90EC кілька секунд буде калібрувати. Кнопка включення знаходиться на задній грані корпусу. При ввімкненому живленні на корпусі термопринтера буде горіти світлодіод POWER. Довжина кабелю адаптера живлення становить 1 м, довжина мережевого кабелю 1,5 м.
Термопринтер XP-Q90EC підключається до комп'ютера за допомогою кабелю USB тип A - USB тип B (AM - BM), довжина кабелю складає 1 м.
Перед початком роботи з термопринтером потрібно обов'язково встановити драйвера і програмне забезпечення з CD диска, який йде в комплекті. Інструкція по установці англійською мовою знаходиться на диску. Для установки драйверів термопринтер потрібно включити і підключений до комп'ютера через USB.
Для установки драйвера для операційної системи сімейства Windows потрібно запустити виконуваний файл XPrinter Driver Setup V7.77.exe з папки Driver і слідувати інструкціям установника. Драйвера підтримуються операційними системами: Win2003/ Win7/WinXP/VISTA/WIN8/Win10. Також є окремі драйвери для операційної системи LINUX.
Після установки драйверів відкриється вікно налаштування. У ньому потрібно буде вибрати тип Вашої операційної системи і тип принтера, в нашому випадку це POS-58C. За допомогою кнопки Check USB Port можна отримати відповідь від операційної системи, який номер USB порту, до якого підключений термопринтер. Установка пташки Set Default Printer - зробить XP-Q90EC принтером за замовчуванням.
Вікно настройки драйвера:

Після вибору операційної системи і типу термопринтера потрібно натиснути на кнопку Install Now, після чого з'явитися повідомлення про успішну установку драйвера. Після натискання OK відкриється вікно з розширеними настройками принтера, а в меню «Пристрої та принтери» з'явиться принтер POS-58C. З основного, в розширених налаштуваннях можна вибрати тип підключення, а також шаблони для паперу та етикеток.
Програмне забезпечення, що надається виробником, знаходиться на CD диску в за адресою Tools/XPrinter V3.0C.
Докладні інструкції англійською мовою по установці драйвера, встановлення програмного забезпечення, роботі з програмним забезпеченням і програмування знаходиться на CD диску.
Друковані 1D штрих-коди: UPC-A, UPC-E, JAN13 (EAN13), JAN8 (EAN8), CODE39, ITF, CODABAR, CODE93, CODE128.
Друковані 2D штрих-коди: QR CODE.
Вбудовані шрифти: ANK, Font A: 12x24, Font B: 9x17, Chinese 24x24.
Підтримувані символи: PC347, PC850, PC860, PC863, PC865, WPC1252, PC866, PC852, PC858, PT151.

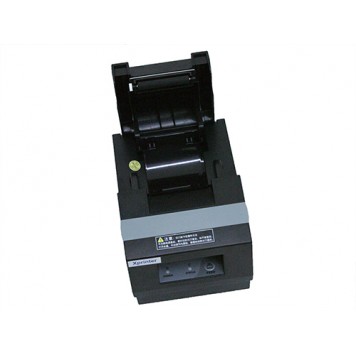

Далі в термопринтер потрібно вкласти папір або етикетки для друку. Стрічка для друку вкладається в відсік під кришкою. Максимальний діаметр рулону становить 65 мм. Важливо правильно закладати рулон з папером, бо термочутливий шар знаходиться тільки з одного боку.
Правильна установка рулону з папером в термопринтер:

Для зручності відкриття кришки термопринтера в корпусі є спеціальні поглиблення. Потрібно взятися пальцями за ці поглиблення і потягнути з невеликим зусиллям. Стрічку потрібно вставити між обмежувачами. Кінець стрічки потрібно трохи витягнути назовні і закрити кришку.
У комплекті поставки термопринтера XP-Q90EC є три різнокольорових накладки, які призначені, щоб закривати механізм автообрізувальника і можуть використовуватися для кольорового маркування різних термопрінетров.
На корпусі термопринтера XP-Q90EC є кнопка, позначена FEED. При затиску кнопки FEED відбувається протягання стрічки до тих пір, поки затиснута кнопка.

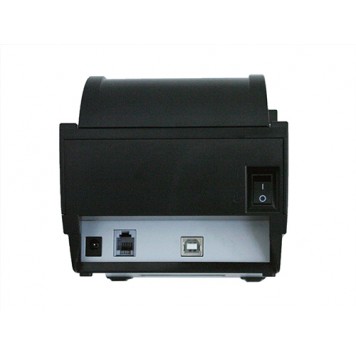

На задній панелі термопринтера XP-Q90EC знаходяться роз'єми для підключення кабелю живлення, шнури з коннекторами типу RJ11, RJ12, RJ14 для підключення грошового ящика, а також роз'єм USB тип B. Управління грошовим ящиком 12 В 1 А DC.
Є функція самотестування. Для її активації потрібно вимкнути термопринтер, затиснути і утримувати кнопку FEED, включити принтер, через 2 секунди після включення відпустити кнопку FEED. Термопринтер надрукує результати самотестування.
Термопринтер можна перевести в режим шестнадцатеричной друку. Для цього потрібно вимкнути термопринтер, затиснути і утримувати кнопку FEED, включити принтер, утримувати кнопку FEED 10 секунд, відпустити кнопку. Термопринтер надрукує шестнадцатеричной дамп.
Для скидання на заводські настройки потрібно вимкнути термопринтер, затиснути і утримувати кнопку FEED, включити принтер, утримувати кнопку FEED, після 20 секунд індикатор STATUS почне мерехтіти - це означає, настройки відновлено заводські.
Термопринтер має 64 КБ пам'яті, 32 КБ з яких буфер. Пам'ять використовується для запису в неї монохроматичних файлів зображень формату PCX, BMP.
Більш докладні інструкції по налаштуванню термопринтера XP-Q90EC знаходяться на CD диску, який йде в комплекті.

Характеристики:

виробник: Xprinter;
модель: XP-Q90EC;
інтерфейс: USB;
датчик наявності паперу: є;
технологія: прямий термодрук;
роздільна здатність друку: 203 DPI;
максимальну кількість точок: 384 точок на лінію;
швидкість друку: 90 мм/с або 120 мм/с;
ширина паперу: 20 - 58 мм;
ширина друку: до 48 мм;
діаметр рулону: до 60 мм;
товщина паперу: 0,06 - 0,08 мм;
підтримувані операційні системи: Win2003/Win7/WinXP/VISTA/Win8/Win10/Linux;
друкуються 1D штрих-коди: UPC-A, UPC-E, JAN13 (EAN13), JAN8 (EAN8), CODE39, ITF, CODABAR, CODE93, CODE128 .;
друкуються 2D штрих-коди: QR CODE;
вбудовані шрифти: ANK, Font A: 12x24, Font B: 9x17, Chinese 24x24;
підтримувані символи: PC347, PC850, PC860, PC863, PC865, WPC1252, PC866, PC852, PC858, PT151;
функція: автоматичної обрізки чеків;
підтримка команд: ESC/POS;
графіка: монохроматичні файли зображень формату PCX, BMP;
пам'ять: 64 КБ, 32 КБ з яких буфер;
напруга живлення: 12 В 2,6 А;
управління грошовим ящиком: 12 В, 1 А;
робоча температура: 5 - 45 ° C;
габарити принтера: 170 x 122 x 113 мм;
ресурс головки: 50 км;
вага принтера: 530 г;
вага комплекту: 1032 г

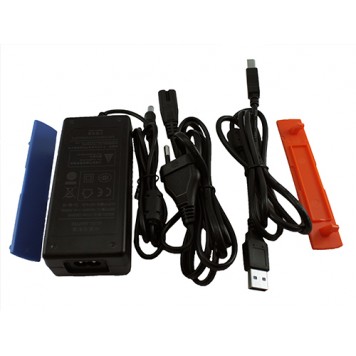

Комплект поставки:

• Термопринтер, POS, чековий принтер з автообрізка Xprinter XP-Q90EC 58мм в упаковці;
• Адаптер живлення;
• Мережевий кабель адаптера живлення;Кабель USB тип A - USB тип B;
• CD диск з програмним забезпеченням, драйверами і документацією;
• Посібник користувача англійською мовою.

Посібник користувача англійською мовою.
Драйвера для термопринтера XP-Q90EC.
