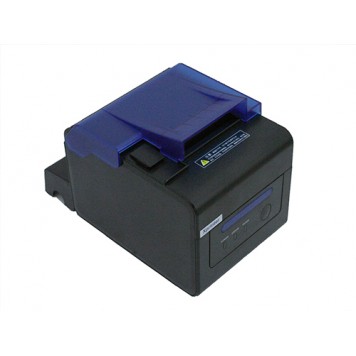

Термопринтер POS чековий принтер з дзвінком USB + LAN XP-C300H 58/80мм

Термопринтер XP-C300H призначений для друку на термопапері або етикетках шириною до 58 мм або до 80 мм зі швидкістю до 300 мм / с штрихкодів, QR кодів, шрифтів, логотипів. Максимальна ширина паперу становить 80 мм, максимальна ширина друку 48 мм або 72 мм. Технологічний процес друку полягає у формуванні зображення на термочутливому папері за допомогою термоголовки. Під впливом високої температури відбувається прояв друкованого зображення. Термопринтер XP-C300H має функцію автоматичної обрізки. Дані принтери мають велику перевагу перед матричними чековими принтерами, бо безшумні і мають компактні розміри.
До термопринтера потрібно підключити живлення і підключити його до комп'ютера. живлення термопринтера здійснюється від адаптера живлення, який йде в комплекті. Модель адаптера YC60-2402500, вхід 100 - 240 В 2 А AC, вихід 24 В 2,5 А DC. Щоб включити термопринтер, потрібно перевести кнопку включення в положення ON, після чого XP-C300H кілька секунд буде калібрувати. При ввімкненому живленні на корпусі термопринтера буде горіти світлодіод POWER. Кнопка включення знаходиться на правій грані корпусу. При ввімкненому живленні на корпусі термопринтера буде горіти світлодіод POWER. Довжина кабелю адаптера живлення становить 1 м, довжина мережевого кабелю 1,5 м.
Термопринтер XP-C300H може підключатися до комп'ютера трьома способами:

• кабелем USB тип A - USB тип B (AM - BM), довжина кабелю складає 1 м;
• нуль-модемним кабелем DB9 тато-мама, довжина кабелю складає 1 м;
• мережевим LAN кабелем з конекторами RJ45 (не входить в комплект поставки).

Перед початком роботи з термопринтером потрібно обов'язково встановити драйвера і програмне забезпечення з CD диска, який йде в комплекті. Інструкція по установці англійською мовою знаходиться на диску. Для установки драйверів термопринтер потрібно включити і підключений до комп'ютера через USB або через RS232.
Для установки драйвера для операційної системи сімейства Windows потрібно запустити виконуваний файл POS Printer Driver Setup V7.17.exe за адресою Driver \\ Windows Drvier і слідувати інструкціям установника. Драйвера підтримуються операційними системами: Win98/Win2003/Win2000/ Win7/WinXP/VISTA/WIN8/Win10. Також є окремі драйвери для операційної системи LINUX.
Після установки драйверів відкриється вікно налаштування. У ньому потрібно буде вибрати тип Вашої операційної системи і тип принтера, в нашому випадку це POS-80C. За допомогою кнопки Check USB Port можна отримати відповідь від операційної системи, який номер USB порту, до якого підключений термопринтер. Установка пташки Set Default Printer - зробить XP-C300H принтером за замовчуванням.
Вікно настройки драйвера:

Після вибору операційної системи і типу термопринтера потрібно натиснути на кнопку Install Now, після чого з'явитися повідомлення про успішну установку драйвера. Після натискання OK відкриється вікно з розширеними настройками принтера, а в меню «Пристрої та принтери» з'явиться принтер POS-80C. З основного, в розширених налаштуваннях можна вибрати тип підключення USB, COM або LAN, а також шаблони для паперу та етикеток.
Для налаштування роботи мережею потрібно зайти в меню «Пристрої та принтери» і вибрати властивості нашого принтера POS-80C. Далі потрібно перейти в пелюстка Порти і натиснути кнопку Додати порт. З випадного списку вибрати Standart TCP / IP Port і натиснути кнопку Новий порт, після чого відкриється майстер установки нового порту. У рядках майстра установки Ім'я порту або IP адреса і Ім'я порту потрібно вписати адресу 192.168.1.120 і натиснути кнопку Далі. Потім протягом 5 - 10 секунд буде створено новий порт і відкриється вікно налаштування. У вікні потрібно вибрати пункт Ручна настройка і натиснути кнопку Налаштування, після чого відкриється вікно розширених налаштувань порту. Потрібно вибрати протокол RAW і номер порту 9100 натиснути кнопку OK, потім кнопку Далі і Завершити. Далі потрібно закрити вікно створення нового порту і в списку портів вибрати створений нами порт і натиснути OK. Після цього можна спробувати надрукувати тестову сторінку.
За допомогою програм OPOS_PrinterSO_Beta05_pos і Printer Test V3.0C, які йдуть в комплекті на CD диску, можна змінити стандартний IP адреса термопринтера, швидко перемикати інтерфейс підключення до комп'ютера і вибирати USB і COM порти підключення. COM порт для підключення термопринтера може мати номер від 1 до 9. USB порт для підключення термопринтера може мати номер від 1 до 3. Детальна інструкція англійською мовою знаходиться на CD диску в папці Function description, файли configure IP address for Ethernet port printers.pdf і Usb port and virtual com port switch installation instructions.pdf.
На нижньому боці термопринтера XP-C300H є бокс, в якому знаходяться DIP перемикачі для ручного налаштування. Для відкриття боксу потрібно з невеликим зусиллям натиснути на засувку кришки боксу і з невеликим зусиллям потягнути в напрямку стрілки. DIP перемикачі пронумеровані від 1 до 8, кожен має свою функцію.
Таблиця функцій DIP перемикачів:

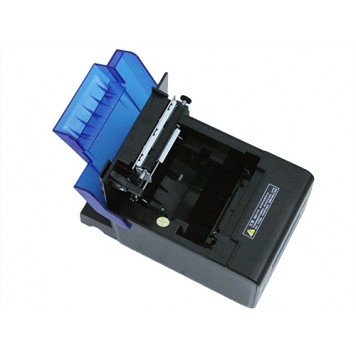

Далі в термопринтер потрібно вкласти папір або етикетки для друку. Стрічка для друку вкладається в відсік під кришкою. Максимальний діаметр рулону становить 80 мм. Діаметр котушки для паперу 12 мм. Важливо правильно закладати рулон з папером, бо термочутливий шар знаходиться тільки з одного боку. У термопринтер XP-C300H можна встановлювати рулони шириною 58 мм або 80 мм. Для установки рулону 58 мм в комплекті поставки є фіксатор, який монтується у відсік під кришкою.
Правильна установка рулону з папером в термопринтер:

Кришка термопринтера відкривається за допомогою натиснення на кнопку, яка знаходиться на верхній грані корпусу. Кінець стрічки потрібно протягнути через обмежувачі, щоб при подачі папір не загортався. Кінець стрічки потрібно трохи витягнути назовні і закрити кришку.
Друковані 1D штрих-коди: UPC-A, UPC-E, JAN13 (EAN13), JAN8 (EAN8), CODE39, ITF, CODABAR, CODE93, CODE128.
Друковані 2D штрих-коди: QR CODE.
Вбудовані шрифти: ANK, Font A: 12x24, Font B: 9x17, Chinese 24x24.
Підтримувані символи: PC347, PC850, PC860, PC863, PC865, WPC1252, PC866, PC852, PC858, PT151.
На корпусі термопринтера XP-C300H є кнопка, позначена відповідною піктограмою і виконує функцію FEED. При затиску кнопки FEED відбувається протягання стрічки до тих пір, поки затиснута кнопка.
Є функція самотестування. Для її активації потрібно вимкнути термопринтер, затиснути і утримувати кнопку FEED, включити принтер, через 2 секунди після включення відпустити кнопку FEED. Термопринтер надрукує результати самотестування.
Термопринтер можна перевести в режим шістнадцятирічного друку. Для цього потрібно вимкнути термопринтер, затиснути і утримувати кнопку FEED, включити принтер, утримувати кнопку FEED 10 секунд, відпустити кнопку. Термопринтер надрукує шістнадцятирічний дамп.
Для скидання на заводські настройки потрібно вимкнути термопринтер, затиснути і утримувати кнопку FEED, включити принтер, утримувати кнопку FEED, після 20 секунд індикатор STATUS почне мерехтіти - це означає, настройки відновлено заводські.
Термопринтер XP-C300H має три світлодіоди для індикації роботи. При включеному живленні буде горіти світлодіод POWER. При будь-якому збої буде горіти світлодіод ERROR і звучати тривожний сигнал. При малій кількості паперу або при відсутності паперу буде горіти світлодіод PAPER.
Термопринтер має 2048 КБ пам'яті, 256 КБ з яких доступні користувачеві. Пам'ять використовується для запису в неї монохроматичних файлів зображень формату PCX, BMP.

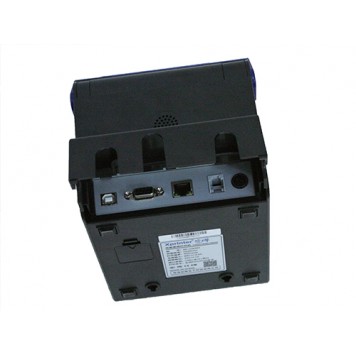

На задній панелі термопринтера знаходяться роз'єми для підключення кабелю живлення, шнури з конекторами типу RJ11, RJ12, RJ14 для підключення грошового ящика, LAN кабелю з конектором RJ45, DB9 мама, а так же роз'єм USB тип B. Управління грошовим ящиком 24 В 1 А.
У комплекті поставки термопринтера XP-C300H є два аксесуари: кришка обмежувач для направлення виходу надрукованого паперу і органайзер для кабелів, який одягається на задню панель.
Більш докладні інструкції по налаштуванню термопринтера XP-C300H знаходяться на CD диску, який йде в комплекті.

Характеристики:

виробник: Xprinter;
модель: XP-C300H;
технологія: прямий термодрук;
швидкість друку: до 300 мм/с;
ширина паперу: до 58 мм або до 80 мм;
ширина друку: 48 мм або 72 мм;
діаметр рулону: до 80 мм;
діаметр котушки: 12 мм;
дозвіл друку: 203 DPI;
максимальну кількість точок: 576 або 512 точок на лінію;
доступний розмір символу, точок: шрифт A: 12 х 24; шрифт B: 9 х 17; китайський 24 х 24;
функція: автоматичної обрізки чеків;
підтримка команд: ESC/POS;
інтерфейси підключення: USB, RS232, LAN;
підтримувані операційні системи: Win98/Win2003/ Win2000/Win7/WinXP/VISTA/WIN8/Win10/Linux;
ресурс головки: 100 км;
друкуються 1D штрих-коди: UPC-A, UPC-E, JAN13 (EAN13), JAN8 (EAN8), CODE39, ITF, CODABAR, CODE93, CODE128 .;
друкуються 2D штрих-коди: QR CODE;
вбудовані шрифти: ANK, Font A: 12x24, Font B: 9x17, Chinese 24x24;
підтримувані символи: PC347, PC850, PC860, PC863, PC865, WPC1252, PC866, PC852, PC858, PT151;
товщина паперу: 0,06 - 0,08 мм;
напруга живлення: 24 В 2,5 А;
управління грошовим ящиком: 24 В, 1 А;
графіка: монохроматичні файли зображень формату PCX, BMP;
пам'ять: 2048 КБ пам'яті, 256 КБ з яких доступні користувачеві;
робоча температура: 0 - 45 ° C;
габарити принтера: 198 x 148 x 138 мм;
вага принтера: 1735 г;
вага комплекту 2900 г

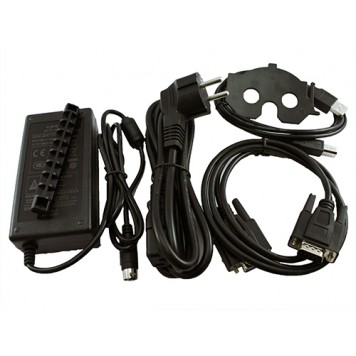

Комплект поставки:

• Термопринтер POS чековий принтер з дзвінком USB + LAN XP-C300H 58 / 80мм;
• Адаптер живлення;
• Мережевий кабель адаптера живлення;
• Кабель DB9 тато-мама;
• Кабель USB тип A - USB тип B;
• Рулон термопаперу;
• Котушка для рулонів;
• Обмежувач для установки рулону 58 мм;
• Кришка обмежувач для направлення виходу надрукованого паперу;
• Організатор для кабелів;
• CD диск з програмним забезпеченням, драйверами і документацією;
• Посібник користувача англійською мовою;
• Упаковка з гофрованого картону.
