Розумний зарядний пристрій балансир iMAX B6 для АКБ

Розумний  зарядний пристрій балансир iMAX B6 використовується для зарядки, розрядки, балансування, тестування, ремонту акумуляторних батарей.
iMAX B6 може працювати з акумуляторами:

•     Li-ion (літій-іон), LiPo (літій-полімер), LiFe (літій-ферум) з кількістю осередків від 1 до 6;
•     NiCd (нікель-кадмій), NiMH (нікель-метал-гідридний) з кількістю осередків від 1 до 15;
•     Pb (свинцево-кислотний) з напругою від 2 до 20В.

Функція балансування доступна тільки для LiPo (літій-полімер) акумуляторів з кількістю осередків від 1 до 6.
Для використання iMAX B6 потрібно підключити до нього адаптер живлення (не входить в комплект поставки) зі штекером діаметром 2,1 мм, вихідною напругою 11 - 18В постійного струму, струмом 1,5 - 8А, в залежності від потреб. Прилад включається відразу після подачі живлення, через кілька секунд після включення звучить пищали сигнал.
Також прилад можна використовувати і в польових умовах, для цього в комплекті йде кабель з відповідним штекером з одного боку і крокодилами з іншого. Це дає можливість живити iMAX B6 від акумуляторної батареї. Після включення iMAX B6 відразу готовий до роботи.
Для використання iMAX B6 потрібно підключити до приладу за допомогою йдуть в комплекті кабелів відповідний акумулятор, зробити в меню налаштування потрібного режиму роботи і запустити процес. Можливо йдуть в комплекті кабелю не завжди підійдуть до наявного акумулятора, тоді з підключенням доведеться імпровізувати.

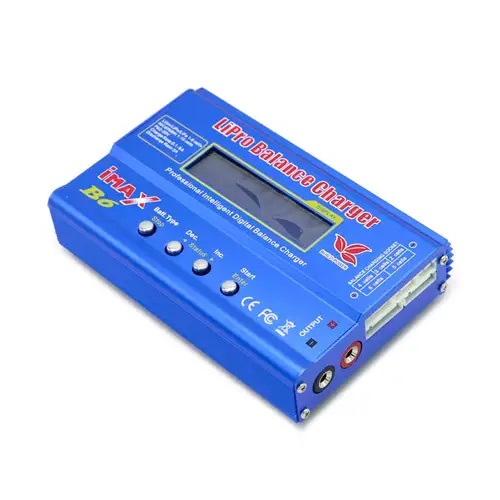

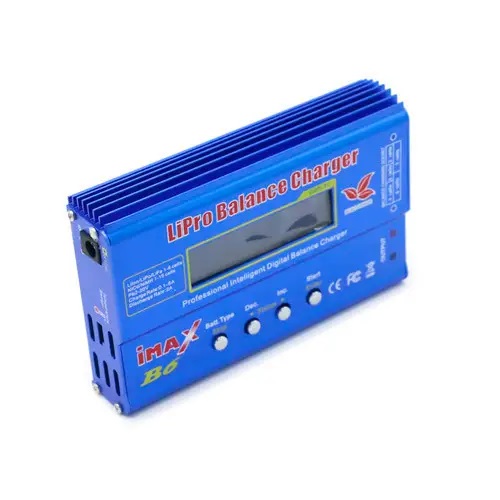

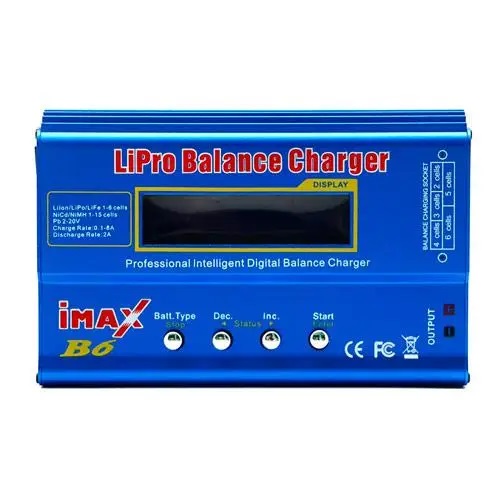

Управління iMAX B6 відбувається за допомогою чотирьох кнопок, які знаходяться на лицьовій панелі приладу.
Функції кнопок:

•     Batt.Type (тип акумулятора) і Stop (зупинка процесу);
•     Dec. (Декремент, зменшення значення) і Status <(вліво);
•     Inc. (Інкремент, збільшення значення) і Status> (вправо);
•     Start (початок процесу) і Enter (підтвердження вибору).

Прилад оснащений безліччю захистів від неправильного вибору користувача.
iMAX має рідкокристалічний дисплей з приємною синім підсвічуванням.

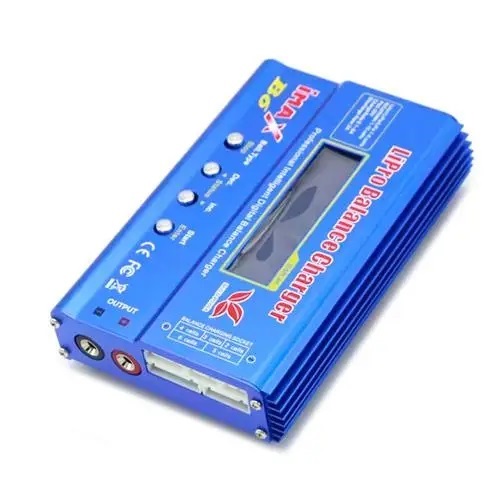

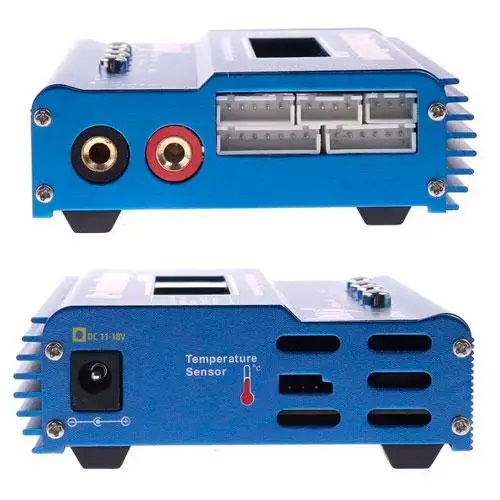

iMAX B6 має вісім гнізд і роз'ємів для підключення живлення і підключення акумуляторів:

•     гніздо для підключення зовнішнього джерела живлення під штекер діаметром - 2,1 мм з центральним позитивним полюсом;
•     роз'єм для підключення датчика температури і для підключення до комп'ютера через конвертер USB - UART;
•     роз'єм, що складається з двох гнізд, вихідна напруга. Полярність гнізд позначена кольором: негативний - чорний, позитивний - червоний;
•     п'ять роз'ємів типу JST-XH з кількістю контактів від 3 до 7 для балансування LiPo акумуляторів з кількістю осередків від 2 до 6. Приклад підключення акумулятора до балансувального роз'єму наведено в інструкції, що додається.

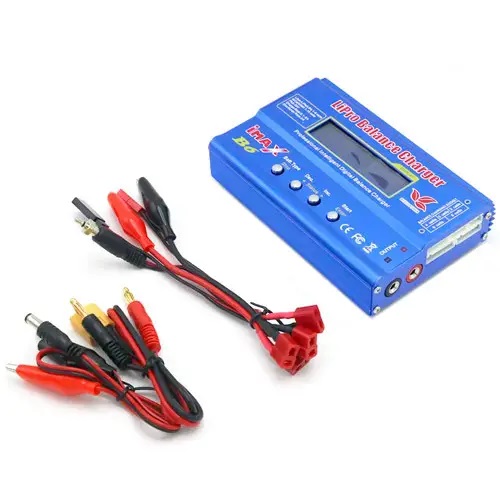

iMAX B6 має в комплекті шість допоміжних кабелів:

•     штекер 2,1 мм - крокодили;
•     «Банани» - Tamiya «тато» базовий кабель, до якого підключаються інші;
•     Tamiya «мама» - крокодили;

    інші три кабелі мають з одного боку Tamiya «мама» - з іншого боку штекери для підключення акумуляторів Zippy, HXT, TURNIGY і ін.

Живлення iMAX B6 здійснюється від зовнішнього джерела живлення з напругою 11 - 18 В постійного струму і струмом не менше 1,5 А.

Характеристики:

модель: iMAX B6;
країна виробник: Китай;
типи акумуляторів: Li-ion, LiPo, LiFe, NiCd, NiMH, Pb;
напруга живлення: 11 - 18В постійного струму;
максимальна потужність заряду: 80Вт;
струм заряду: 0,1 - 6А;
напруга заряду Li-ion, LiPo, LiFe акумуляторів: 3,3 - 22,2В;
напруга заряду NiCd, NiMH акумуляторів: 1,2 - 18В;
напруга заряду Pb акумуляторів: 2 - 20В;
струм розряду: 0,1 - 2А;
розміри: 135 х 85 х 25 мм;
вага комплекту: 380 г

Інструкція для iMAX B6 російською мовою.
