iCar3 Wi-Fi OBD ELM327 сканер діагностики авто

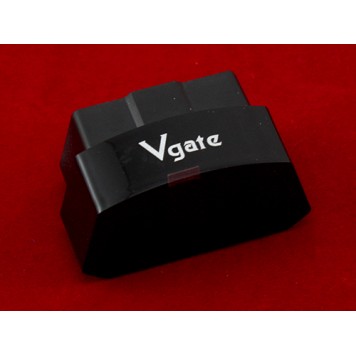

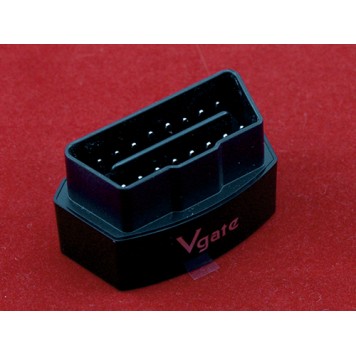

Мікро сканер виконаний в мініатюрному пластиковому корпусі чорного кольору. Він зібраний на баскому коні й вельми надійному ARM чіпі, об'єднує в собі два пристрої - діагностичний прилад і маршрутний комп'ютер. Упаковка в стилі яблучних продуктів не без підстав натякає на сумісність з iPhone 4 /4S/5/5C/5S/6/6 + і Ipad всіх мастей, а також на відповідну якість збірки і надійність роботи пристрою в майбутньому. Сканер має функцію режиму очікування, завдяки якому можна не турбуватись про розрядження акумулятора і спокійно залишати пристрій в роз'ємі автомобіля на тривалий час. Працювати зі сканером дуже просто, для цього не потрібно якихось спеціальних знань. Для початку необхідно під'єднати сканер до 16-пінового DLC конектора (він може знаходиться в салоні автомобіля або під капотом в залежності від моделі, марки і року випуску). На ПК, планшеті або смартфоні з'явиться нове Wi-Fi з'єднання «V-LINK».
Далі потрібно встановити програмне забезпечення, наприклад:

• ScanMaster для ПК (ОС Windows);
• Torque Pro, Check-Engine, FORScan для Android;
• DashCommand, RoqyBT4 з доповненням RoqyOBD для iPhone, iPod touch і iPad;
• або інші програми з подібним функціоналом, які доступні в Google Market і AppStore.

Потім потрібно виконати настройку мережі:

• для ПК під управлінням Windows: натиснути правою кнопкою миші на новому Wi-Fi з'єднання -> Властивості -> у вкладці, що відкрилася, шукаємо «Інтернет протокол (TCP / IP)» (Інтернет протокол версії 4 (TCP/IP4) »для WIN 7, 8) і вписуємо IP: від 192.168.0.11 до 192.168.0.254 (будь повинен працювати), маску підмережі: 255.255.255.0. Потім підключаємося до даної мережі. Встановлюємо і відкриваємо програму ScanMaster, шукаємо значок вилки розетки і натискаємо на ньому. У відкритому вікні шукаємо вкладку «Communication». У рядку «Interface type» вибираємо «WLAN», в рядок «IP Address» вписуємо «192.168.0.10», в рядок «Port» вписуємо «35000» і натискаємо «ОК». Пристрій готовий до використання;
• для смартфонів: вибираємо нове Wi-Fi з'єднання, вписуємо статичну IP-адресу від 192.168.0.11 до 192.168.0.254 (будь повинен працювати). І маску підмережі: 255.255.255.0. Зв'язок встановлена, можна проводити діагностику.

iCar3 Wi-Fi OBD ELM327 сканер діагностики авто дозволяє:

• очистити помилки, відключити MIL;
• читати діагностичні коди (стандартні і коди виробника);
• відобразити їх значення (в базі понад 3000 кодів);
• відобразити значення: оборотів двигуна, навантаження двигуна, температури охолоджуючої рідини, стану паливної системи, швидкості автомобіля, короткострокового і довгострокової витрати палива, абсолютного тиску повітря, випередження запалювання, температури всмоктуваного повітря, масової витрати повітря, положення дросельної заслінки і т.д.

Підтримка всіх OBDII протоколів:
0. Automatic
1. SAE J1850 PWM (41.6 Kbaud)
2. SAE J1850 VPW (10.4 Kbaud)
3. ISO9141-2 (5 baud init, 10.4 Kbaud)
4. ISO14230-4 KWP (5 baud init, 10.4 Kbaud)
5. ISO14230-4 KWP (fast init, 10.4 Kbaud)
6. ISO15765-4 CAN (11bit ID, 500 Kbaud)
7. ISO15765-4 CAN (29bit ID, 500 Kbaud)
8. ISO15765-4 CAN (11bit ID, 250 Kbaud)
9. ISO15765-4 CAN (29bit ID, 250 Kbaud)
A. SAE J1939 CAN (29bit ID, 250 * Kbaud)
B. USER1 CAN (11 * bit ID, 125 * Kbaud)
C. USER2 CAN (11 * bit ID, 50 * kbaud)
* Налаштування за замовчуванням (регулюється користувачем).
Працює з усіма OBD2 (з 1996 в США) і EOBD машинами (на бензині з 2001, дизельні з 2003/2004 в Європі).
Для довідки: для того, щоб машина була сумісна з OBD II, у неї під капотом або в салоні повинен бути 16-піновий DLC конектор і в Таблиці контролю за емісією транспортного засобу повинно бути вказано, що машина сумісна з OBD II.
Рекомендоване програмне забезпечення для iCar3 Wi-Fi:

• ScanMaster для ПК (ОС Windows);
• Torque Pro, hobDrive, Check-Engine для Android;
• DashCommand, RoqyBT4 з доповненням RoqyOBD для iPhone, iPod touch і iPad;
• та інші програми, які доступні в Google Market і AppStore.

Характеристики:

модель: Vgate iCar3 Wi-Fi OBD ELM327;
живлення: 12 В через роз'єм OBDІІ;
передача даних: Wi-Fi;
колір чорний;
радіус дії Wi-Fi: до 20 м
розмір сканера: 4.7 х 2.4 х 2.8 см
розміри упаковки: 12.1 x 7.1 x 3.6 cм;
вага: 16 г;
вага в упаковці: 80 г

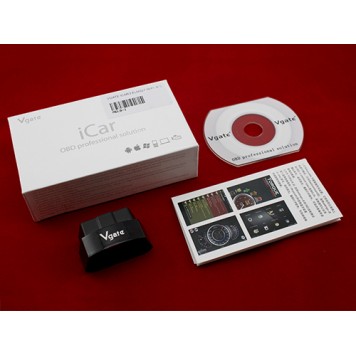

Комплектація:

• iCar3 Wi-Fi OBD ELM327 сканер діагностики авто;
• диск з ПО і керівництвом користувача;
•     інструкція англійською та китайською мовами.
