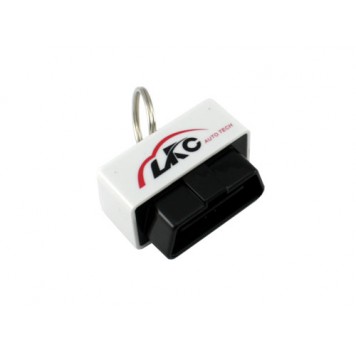

Міні Bluetooth ELM327 V1.5 OBD2 PIC18F25K80 сканер діагностики авто

Міні ELM327 Bluetooth - універсальний сканер для діагностики автомобілів, що працюють по протоколу OBD2. Даний адаптер - це програмно-апаратний комплекс, що складається з адаптера для підключення до діагностичного роз'єму OBD2 і програмного забезпечення. Його особливістю є те, що сканер працює за специфікацією Bluetooth. Це дозволяє проводити діагностику автомобіля не тільки за допомогою ПК, але і на планшеті або телефоні на базі Android і iOS.
Потрібно звернути увагу на те, що для роботи з Bluetooth на iOS-системі повинен бути джейлбрейк. В іншому випадку, рекомендується використовувати Wi-Fi-сканери.
Версія прошивки 1.5 забезпечує більш стабільну роботу сканера в порівнянні з пристроями версії 2.1, а також підтримку протоколів J1850 PWM і J1850 VPW.
Програми діагностики виконують такі функції:

• читання кодів діагностики несправностей в цілому і по конкретному виробнику, відображаючи значення (в базі більше 3000 кодів);
• обнуління кодів помилок і вимикання лампочки "Check Engine" на панелі приладів, отримання збережених значень поточних параметрів роботи системи управління на момент виникнення кодів несправностей;
• зчитування і перегляд результатів тесту датчиків кисню;
• вивід інформації про діагностований автомобіль (VIN-коду і калібрувальних даних);
• відображення поточних значень датчиків, в тому числі: обороти двигуна, розраховане значення навантаження, температура охолоджуючої рідини, статус паливної системи, швидкість автомобіля, короткострокове паливне балансування, довгострокове паливне балансування, тиск у впускному колекторі, температура всмоктуваного повітря, витрата повітря, положення дросельної заслінки , дані кисневого датчика, тиск палива, тиск масла, система EVAP, витрата палива, температура повітря на вході і ін.

Є підтримка більшості моделей автомобілів з бензиновими двигунами, випущених починаючи з 2006 року.
УВАГА СКАНЕР не підтримує ДИЗЕЛЬНІ ДВИГУНИ !!!
Список протоколів підтримуваних адаптером ELM327: ISO 9141, KWP2000, SAE J1850 (в тому числі J1850 PWM і J1850 VPW), CAN-шина.
Рекомендоване програмне забезпечення для міні ELM327 OBD2 Bluetooth:

• ScanMaster для ПК;
• Torque Pro, hobDrive, Check-Engine для Android;
• DashCommand, RoqyBT4 з доповненням RoqyOBD для iPhone, iPod touch і iPad;
• і багато інших програм, які доступні в Google Market AppStore.

Налаштування роботи між комп'ютером / планшетом / телефоном і сканером виконується в кілька кроків:
для комп'ютера:
1. Підключаємо сканер до автомобіля.
2. Встановлюємо ПО (наприклад, ScanMaster).
3. Відкриваємо програму ScanMaster, шукаємо значок вилки розетки і натискаємо на ньому. У відкритому вікні шукаємо вкладку «Communication». У рядку «Interface type» вибираємо «Bluetоoth», потім в вікні, що з'явилося натискаємо «Search Devices». Програма знайде невідомий пристрій, виберіть його і натисніть «ОК». Потім з'явиться вікно для введення коду підтвердження. Код - 1234 (іноді 0000 або новий 6789). Потім потрібно перейти у вкладку «Protocol» і вибрати пункт «0 - Automatic». Натискаємо «ОК» і в самій програмі натискаємо «Connect». Пристрій готовий до використання і можна приступати до діагностування.
для телефонів/планшетів:
1. Включаємо Bluetooth.
2. Тиснемо кнопку "Пошук пристроїв"
3. Натискаємо на знайдений адаптер. Варіанти назв: ELM327 Bluetooth - OBD-II, avto diag, CHX.
4. Коди сполучення: 1234, 0000 або новий 6789
5. Якщо код підійшов і все добре, побачимо напис "Пов'язано, але не підключено". На цьому настройка Bluetooth закінчена.
6. Запускаємо раніше встановлену програму діагностування.
Інструкцію з експлуатації і пакет ПЗ для роботи зі сканером можна знайти на сайті www.elm327.com або скористатися QR-кодом, розміщеним на задній стороні упаковки.

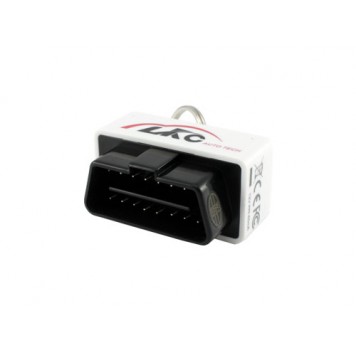

Живлення сканера здійснюється від бортової мережі автомобіля через роз'єм ODB2.

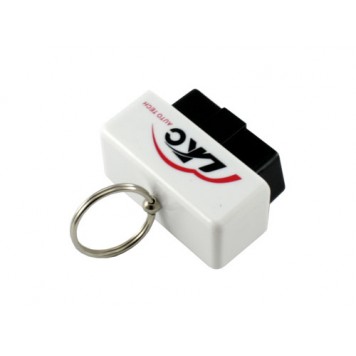

Матеріал корпусу пристрою - пластик. Є металеве кільце для підв'язки до брелоку або зв'язці ключів.
Сканер має маленькі розміри, що дозволяє не виймати пристрій з діагностичного роз'єму DLC.

Характеристики:

виробник: LKCAUTO TECH;
використовуваний в сканері чіп: PIC18F25K80;
версія прошивки: 1.5;
модель: Міні ELM327 OBD2 Bluetooth;
напруга живлення: 12 В;
підтримувані протоколи: ISO 9141, KWP2000, SAE J1850 (в тому числі J1850 PWM і J1850 VPW), CAN-шина;
радіус дії: приблизно 10 м;
передача даних: по Bluetooth;
габарити адаптера: 48 х 35 х 25 мм;
розміри упаковки: 111 х 67 х 26 мм;
вага в упаковці: 40 г;
вага сканера: 22 г
