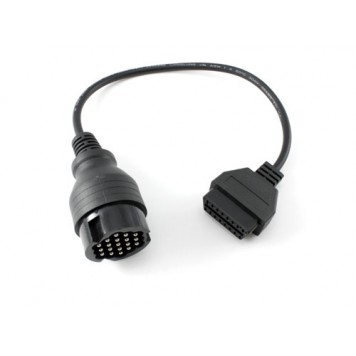

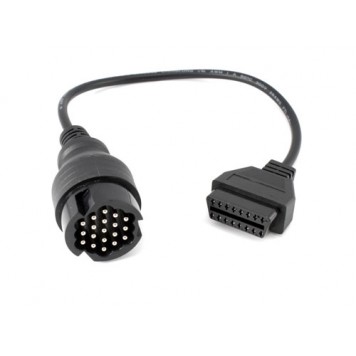

Перехідник з OBD2 16pin мама на Porsche 19pin тато

Даний адаптер призначений для підключення різних сучасних діагностичних сканерів з OBD2 роз'ємом до автомобілів марки Porsche , які мають старий 19 - ти контактний роз'єм .
Розпіновка 19 - контактного роз'єму :

7 pin - L-line;
8 pin - K-line;
10 pin - Ground;
12 pin - +12 В;
13 pin - Ignition Power KL15.
Розпіновка 16-контактного трапецевидного раз’єму OBD2:

1 - визначається виробником;
2 - шина J1850;
3 - визначається виробником;
4 - заземлення шасі;
5 - сигнальне заземлення;
6 - CAN (прямий) J2284;
7 - ISO 9141 - 2 (К - лінія);
8 і 9 - визначається виробником;
10 - шина J1850;
11, 12, 13 - визначаються виробником;
14 - CAN (інвестований) J2284;
15 - ISO 9141 - 2 (L - лінія);
16 - напруга акумулятора.

Характеристики:

підключення до автомобіля Porsche: 19-піновий роз'єм типу тато;
підключення до діагностичного сканера: 16-піновий роз'єм типу мама;
довжина кабелю: 27 cм;
довжина перехідника (разом з роз'ємами): 41 cм;
вага: 134 г;
колір: чорний.
