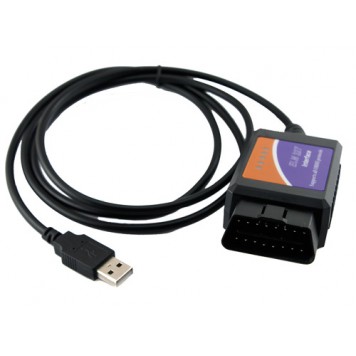

USB ELM327 EOBD - II OBD2 V1.5 Сканер діагностики

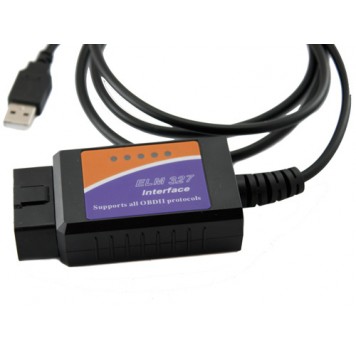

USB ELM327 V1.5 - універсальний сканер для діагностики автомобілів, що працюють по протоколу OBD2. Даний адаптер - це програмно-апаратний комплекс, що складається з адаптера для підключення до діагностичного роз'єму OBD2 (16-контактного DLC роз'єму), USB-шнура для підключення до комп'ютера і програмного забезпечення.
Програми діагностики виконують такі функції:

• читання кодів діагностики несправностей в цілому і по конкретному виробнику, відображаючи значення (в базі більше 3000 кодів);
• обнуління кодів помилок і вимикання лампочки "Check Engine" на панелі приладів;
• отримання збережених значень поточних параметрів роботи системи управління на момент виникнення кодів несправностей;
• зчитування і перегляд результатів тесту датчиків кисню;
• вивід інформації про діагностований автомобіль (VIN-коду і калібрувальних даних);
• відображення поточних значень датчиків, в тому числі: обороти двигуна, розраховане значення навантаження, температура охолоджуючої рідини, статус паливної системи, швидкість автомобіля, короткострокове паливне балансування, довгострокове паливне балансування, тиск у впускному колекторі, температура всмоктуваного повітря, витрата повітря, положення дросельної заслінки , дані кисневого датчика, тиск палива, тиск масла, система EVAP, витрата палива, тиску палива, температура повітря на вході і ін.
• діагностувати ABS (гальма) і АКП (коробка передач) - не на всіх моделях, але вони не обов'язкові - тому виробники автомобілів роблять їх підтримку на свій розсуд.

Працює з усіма OBD2 (з 1996 в США) і EOBD машинами (на бензині з 2001, дизельні з 2003/2004 в Європі). Список протоколів підтримуваних адаптером ELM327: ISO 9141-2 (5 baud init, 10.4 Kb), ISO 14230-4 KWP (5 baud init, 10.4 Kb / fast init, 10.4 Kb), ISO 15765-4 CAN (11/29 bit ID , 500/250 Kbaud), SAE J1850 PWM (41.6 Kbaud), SAE J1850 VPW (10.4 Kbaud). Загальною передумовою для того, щоб припустити, що автомобіль підтримує OBD-II діагностику, є наявність 16-контактного діагностичного роз'єму (DLC - Diagnostic Link Connector) трапецієподібної форми (на переважній більшості OBD-II автомобілів він знаходиться під панеллю приладів з боку водія, але цього не достатньо. Також визначити чи підтримує Ваш автомобіль OBD-II можна оглянувши сам діагностичний роз'єм на наявність певних контактів:

• Протокол ISO-9141-2 ідентифікується наявністю контакту 7 в діагностичному роз'ємі (K-line) і відсутністю 2 і/або 10 контактів в діагностичному роз'ємі. Використовувані висновки - 4, 5, 7, 15 (може не бути), 16.
• SAE J1850 VPW (Variable Pulse Width Modulation). Використовувані висновки - 2, 4, 5, 16 (без 10).
• SAE J1850 PWM (Pulse Width Modulation). Використовувані висновки - 2, 4, 5, 10, 16.
• Протоколи PWM, VPW ідентифікуються відсутністю контакту 7 (K-Line) діагностичного роз'єму.

Далі потрібно подивитися в технічній документації безпосередньо до даного автомобілю (але не в загальному керівництві по даній марці/моделі). Також корисно оглянути всі ідентифікаційні таблички на автомобілі - можлива наявність таблички "OBD-II compliant" (підтримує OBD-II) або "OBD-II certified" (сертифіковане на підтримку OBD-II).
Налаштування роботи між комп'ютером і бортовим комп'ютером автомобіля виконується в кілька кроків:
1. Завантажити та встановити драйвера для віртуального COM порту.
2. Підключення сканера до ПК, установка драйверів.
3. Установка ПО (наприклад, ScanMaster).
4. Налаштування зв'язку між СОМ-портом сканера і ПО.
5. Відкриваємо програму ScanMaster, шукаємо значок вилки розетки і натискаємо на ньому. У відкритому вікні шукаємо вкладку «Communication». У рядку «Interface type» вибираємо «Serial (RS232 or Virtual COM Port Drive), в рядку« Port »вибираємо використаний COM-порт і тиснемо« ОК ». Якщо Ваша операційна система призначила номер віртуального COM порту більше ніж COM4 (наприклад, COM11), то потрібно обов'язково, за допомогою інструментарію операційної системи, змінити номер порту від 1 до 4.
У комплект входить диск, на якому знаходяться драйвера, програмне забезпечення для ПК, інструкція користувача англійською мовою. На CD диску, який йде програмне забезпечення: для комп'ютера ScanMaster-ELM v2.1, ScanMaster-ELM-v2.1-Pусский, ScanTool.net v1.13, PCMSCAN v2.4.12. Для мобільних пристроїв на базі операційної системи Android: DashCommand v4.2.1 (DEMO), OBD Car Doctor v4.12, Torque_Pro v.1.6.34_PУССКІЙ, Torque_Pro v1.8.16. Для мобільних пристроїв на базі операційної системи iOS Apple: DashCommand v3.3.1 (DEMO), OBD Car Doctor v1.7. Для мобільних пристроїв на базі операційної системи Symbian: OBDScope v1.21_S60_30_50.
Примітка: нормальна робота сканера гарантується тільки з програмним забезпеченням, яке йде в комплекті на CD диску.
Живлення кабелю здійснюється від бортової мережі автомобіля через роз'єм ODB2 і становить 12В.

Характеристики:

модель: USB ELM327 EOBD-II OBD2 V1.5;
напруга живлення: 12 В;
підтримувані протоколи: ISO15765-4 (CAN), ISO14230-4 (KWP2000), ISO9141-2, J1850 VOW, J1850 PWM, J1850 VPW;

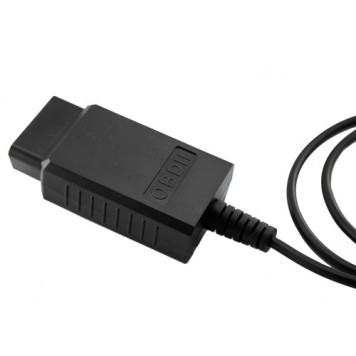

підключення до автомобіля: 16-контактний DLC роз'єм;
вага: 99 г;
вага комплекту: 110 г;
довжина шнура: 136 см;
колір чорний;
габарити адаптера: 90 х 45 х 25 мм.

Комплектація:

• USB ELM327 сканер;
• диск з ПО, драйверами і інструкцією користувача.
