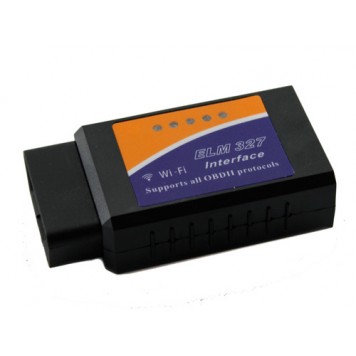

Wi-Fi ELM327 OBD2 V1.5 сканер діагностики авто

ELM327 Wi-Fi - універсальний сканер для діагностики автомобілів, що працюють по протоколу OBD2. Даний адаптер - це програмно-апаратний комплекс, що складається з адаптера для підключення до діагностичного роз'єму OBD2 і програмного забезпечення. Його особливістю є те, що сканер працює через мережу Wi-Fi. Це дозволяє проводити діагностику автомобіля не тільки за допомогою ПК, але і на планшеті або телефоні на базі Android і iOS.
Програми діагностики виконують такі функції:

• читання кодів діагностики несправностей в цілому і по конкретному виробнику, відображаючи значення (в базі більше 3000 кодів)обнуління кодів помилок і вимикання лампочки "Check Engine" на панелі приладів
•     отримання збережених значень поточних параметрів роботи системи управління на момент виникнення кодів несправностей;
•     зчитування і перегляд результатів тесту датчиків кисню;
•     висновок інформації про діагностовані автомобілі (VIN-коду і калібрувальних даних);
•     відображення поточних значень датчиків, в тому числі: обороти двигуна, розраховане значення навантаження, температура охолоджуючої рідини, статус паливної системи, швидкість автомобіля, короткострокова паливна балансування, довгострокова паливна балансування, тиск у впускному колекторі, температура всмоктуваного повітря, витрата повітря, положення дросельної заслінки , дані кисневого датчика, тиск палива, тиск масла, система EVAP, витрата палива, тиску палива, температура повітря на вході і ін.

Працює з усіма OBD2 (з 1996 в США) і EOBD машинами (на бензині з 2001, дизельні з 2003/2004 в Європі). Список протоколів підтримуваних адаптером ELM327: ISO 9141, ISO 11898 (CAN), ISO 14230 (KWP2000), ISO 15765 (CAN), SAE J1939.
Рекомендоване програмне забезпечення для Elm327 Wi-Fi програми:

    ScanMaster для ПК;
    Torque для Android;
    FUZZYCar для iPhone, iPod touch і iPad;
    Rev Lite (iPhone, iPod touch і iPad);
    DashCommand для iPhone, iPod touch і iPad;
    Speedport для iPhone, iPod touch і iPad;
    і багато інші програми, які доступні в Google Market AppStore.

Налаштування роботи між комп'ютером / планшетом / телефоном і бортовим комп'ютером виконується в кілька кроків:
1. Підключаємо сканер до автомобіля. На ПК, планшеті або телефоні з'явиться новий Wi-Fi з'єднання «WiFiOBD» або «V-LINK».
2. Встановлюємо програму для діагностики.
3. Потім потрібно виконати настройку мережі:
- для комп'ютера: правої кнопки миші на новому Wi-Fi з'єднання -> властивості -> у вкладці, що відкрилася, шукаємо «Інтернет протокол (TCP / IP)» (Інтернет протокол версії 4 (TCP / IP4) »для WIN 7, 8 ) і вписуємо: IP: 192.168.0.11 ~ 254, subent mask: 255.255.255.0. Потім підключаємося до даної мережі. Встановлюємо і відкриваємо програму ScanMaster, шукаємо значок вилки розетки і натискаємо на ньому. У відкритому вікні шукаємо вкладку «Communication». У рядку «Interface type» вибираємо «WLAN», в рядок «IP Address» вписуємо «192.168.0.10», в рядок «Port» вписуємо «35000» і натискаємо «ОК». Пристрій готовий до використання.
- для телефонів: вибираємо нове Wi-Fi з'єднання, вписуємо статичний IP-адресу від 192.168.0.11 до 192.168.0.254 (будь повинен працювати). І маску підмережі: 255.255.255.0. Зв'язок встановлена, можна проводити діагностику.
У комплект входить диск, на якому знаходяться драйвера, програмне забезпечення для ПК і телефонів на базі Android і iOS, інструкція користувача англійською мовою.
Матеріал корпусу пристрою - пластик.
Живлення кабелю здійснюється від бортової мережі автомобіля через роз'єм ODB2.

Характеристики:

модель: Wi-Fi ELM327 OBD2 V1.5;

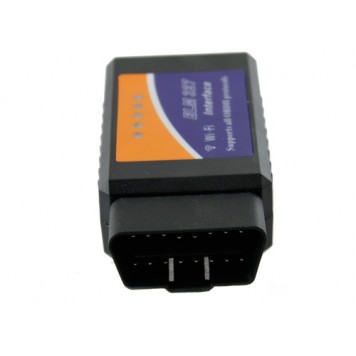

підключення до автомобіля: 16-контактний DLC роз'єм;
напруга живлення: 12 В;
підтримувані протоколи: ISO 9141, ISO 11898 (CAN), ISO 14230 (KWP2000), ISO 15765 (CAN), SAE J1939;
радіус дії: 50 футів (прибл. 15 м);
стандарт Wi-Fi: 802.11a / b / g;
вага: 60 ​​г;
вага комплекту: 70 г;
колір чорний;
габарити адаптера: 90 х 45 х 25 мм.

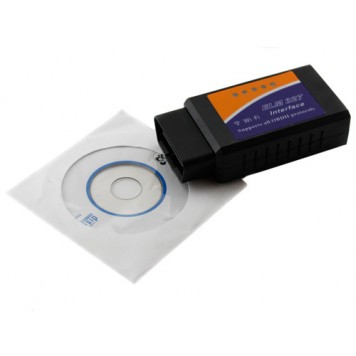

Комплект поставки:

    Wi-Fi ELM327 OBD2 V1.5 сканер;
    диск з ПО, драйверами і інструкцією користувача.
