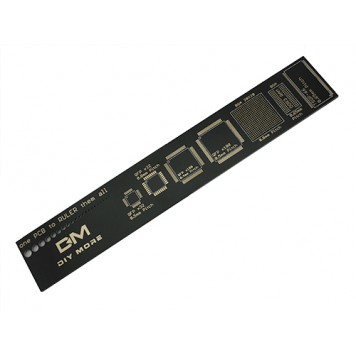

PCB Ruler лінійка шаблон для електронника радіоаматора 15см

PCB Ruler, лінійка радіоаматора, мультитул для електронника може використовуватися радіоаматорами в якості метричної/дюймової лінійки або допоміжного інструменту при створенні проектів або електричних схем. Також PCB Ruler буде відмінним подарунком або сувеніром для радіоаматора.

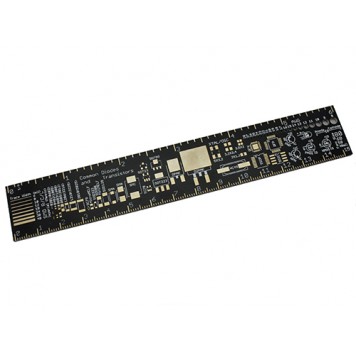

Інструмент виконаний з цілісного шматка текстоліту з чорною паяльною маскою, білою шовкографією і золоченням відміток.
Інструмент використовуються для порівняльного аналізу реальних електронних компонентів з компонентами на лінійці. Тобто до компонентів на лінійці можна прикласти електронний компонент і зіставляючи його виводи з футпринтами на лінійці можна визначити тип корпусу, типорозмір або полярність електронного компонента.
На інструменті PCB Ruler зображені такі компоненти:

• Метрична лінійка 0 - 15 см, ціна поділки 1 мм;
• Дюймова лінійка 0 - 6 дюймів, ціна ділення 1/8 дюйма;
• Мікросхема корпус QFP32 c кроком 0,5 мм;
• Мікросхема корпус QFP32 c кроком 0,8 мм;
• Мікросхема корпус QFP100 c кроком 0,4 мм;
• Мікросхема корпус QFP100 c кроком 0,5 мм;
• Мікросхема корпус BGA 20x20 c кроком 0,8 мм;
• Мікросхема корпус BGA для DDR3 RAM c кроком 0,65 мм;
• Мікросхема корпус TSOP-66 c кроком 0,65 мм;
• Діаметр провідників у mil: 6, 8, 10, 12, 18, 24, 30, 40;
• Дюймові (метричні) типорозміри SMD опорів, місткостей, індуктивностей: 0201 (0603); 0402 (1005); 0603 (1608); 0805 (2012); 1206 (3216); 1210 (3225); 2010 (5025);
• Типорозміри діодів і транзисторів: SC79, MicroMELF, SOD323, SOD 80, MiniMELF, SOD128, SMA, SMB, SMC, SOT23, SC70, SOT89, SOT223, DPAK, D2PAK;
• Типорозміри кварцових резонаторів: 5x3.2, 3.2x2.4, 2.5x2, 2x1.2, HC49;
• Калібр провідників AWG: 8 - 28;
• Типорозміри мікросхем: QFN, QFP, SSOP, SOIC;
• Контакти транзисторів діодів: біполярний PNP, біполярний NPN, польовий PMOS, польовий NMOS, анод-катод діода;
• Розмір шрифту шовкографії в mil: 80, 60, 50, 40.

Характеристики:

назва: PCB Ruler, лінійка радіоаматора, мультитул для електронника;
метрична лінійка: 0 - 15 см, ціна поділки 1 мм;
дюймова лінійка: 0 - 6 дюймів, ціна ділення 1/8 дюйма;
футпрінти з золоченням: SMD опорів, SMD ємностей, SMD індуктивностей, транзисторів, діодів, резонаторів, мікросхем, провідників;
матеріал: текстоліт;
колір маски: чорний;
розміри: 15,5 х 2,5 х 1,5 мм;
вага: 11 г
