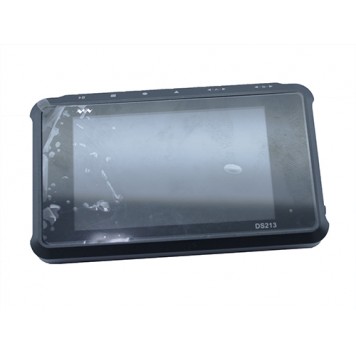

Портативний двоканальний цифровий осцилограф DS213 DSO213 100 Мвиб/с

Портативний двоканальний цифровий осцилограф DS213 DSO213 100 Мвиб/с може використовуватися для: навчання, ремонту електронного устаткування, дослідження проектованих схем, контролю роботи електронних блоків, аналізу різних сигналів. Може використовуватися як осцилограф, аналізатор спектру, самописець, логічний аналізатор.
В першу чергу, потрібно подбати про портативності, а саме зарядити акумуляторну батарею приладу. Осцилограф DSO213 оснащений Li-ion акумулятором ємністю 1000 мАг з напругою 3,7 В. Для зарядки батареї потрібно спочатку включити осцилограф. Потім підключити прилад за допомогою кабелю USB тип A - microUSB тип B (входить в комплект поставки) до USB порту комп'ютера або до адаптера змінного струму живлення з USB гніздом, вихідною напругою 5 В і струмом не менше 500 мА. У лівому верхньому кутку дисплея осцилографа буде відображатися піктограма зарядки акумулятора, а в лівому верхньому кутку корпусу осцилографа буде горіти синій світлодіод заряду батареї. Якщо осцилограф використовується стаціонарно, його можна не відключати від живлення - тоді прилад буде постійно включений.
Потім в роз'єми miniMCX потрібно підключити щупи. Щуп складається з: miniMCX конектора, кабелю довжиною 1 метр, повзункового перемикача для зміни чутливості щупа (подільника), крокодила заземлення, насадки з гачком, самого щупа.

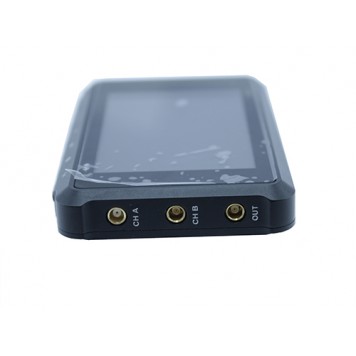

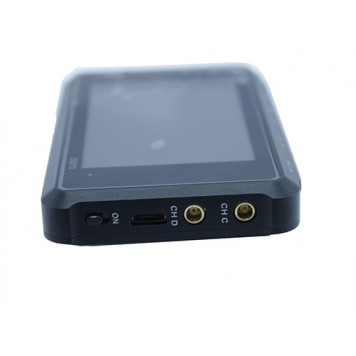

Щуп оснащений гаком з пружинно-висувним механізмом. Якщо натиснути на механізм, то з верхнього отвору щупа висунеться гак. За допомогою гака можна захопити і надійно утримувати тонкий провідник джерела сигналу - для цього достатньо відпустити пружинно-висувний механізм. При необхідності гак можна зняти зі щупа. Для цього досить потягнути за насадку з невеликим зусиллям. У комплекті йде два щупи. Осцилограф DSO213 оснащений двома цифровими каналами CH A і CH B, двома аналоговими каналами CH C і CH D і генератором сигналів OUT.
Після цього прилад готовий до включення. Для включення потрібно перевести повзунок включення / вимикання в положення ON. Після цього протягом 2-3 секунд завантажується операційна система. У осцилограф встановлена ​​прошивка версії Oscilloscope V1.20.
Конструкція осцилографа DSO213:

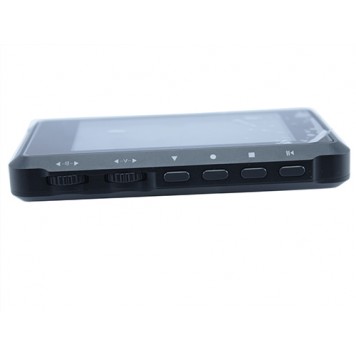

Кнопки осцилографа DSO213:

На дисплеї можна виділити 21 область:

A) Стан роботи робота,
Пауза і статус заряду акумулятора;
B) Вибрати для входу канал A, спосіб зв'язку AC, DC, приховати,
Значення напруги на сітці від 10 мВ до 10 В;
C) Вибрати для входу канал B, спосіб зв'язку AC, DC, приховати,
Значення напруги на сітці від 10 мВ до 10 В;
D) Вибрати для входу канал C,
Математичні і логічні операції A + B, A-B, C & D, C | D, INV A, INV B, приховати
E) Вибрати для входу канал D,
Завантажити останній графік, який було збережено в каналі REC_A, REC_B, REC_C, REC_D, скрити
F) Прокрутка графіка по осі X;
G) Установка значення лінії тригера, при натисканні на кнопку Switch Channel змінюється канал;
H) Налаштування тригера: по наростанню, по спаду, за рівнем (менше рівня, більше рівня), по ширині імпульсу, по фронту. При натисканні на кнопку Switch Channel змінюється канал;
I) Вибір режиму сканування: AUTO (автоматичний), NORM (нормальний), SINGL (одиночне), SLOW (повільне);
Тимчасова база по осі X від 100 нс до 1 с;
J) Форма вихідного сигналу: Sqr (прямокутні імпульси), Sin (синусоїда), Tri (трикутні імпульси), Saw (пилковидні імпульси),
Частота вихідного сигналу: для прямокутних імпульсів 10 Гц - 8 МГц, для решти 10 Гц - 20 КГц;
K) Позиція осцилограми щодо осі Y. При натисканні на кнопку Switch Channel змінюється канал;
L) Верхня межа візуальної напруги. Натискання кнопки Switch Channel показує/ховає лінію;
M) Нижня межа візуальної напруги. Натискання кнопки Switch Channel показує/ховає лінію;
N) Горизонтальне переміщення графіка;
O) Лінія вимірювання часу T1. Натискання кнопки Switch Channel показує/ховає лінію;
P) Лінія вимірювання часу T2. Натискання кнопки Switch Channel показує/ховає лінію;
Q) Ручне калібрування;
R) Налаштування вхідного сигналу: Frqn (частота сигналу), Cycl (цикл сигналу), Duty (шпаруватість сигналу), TwH (високий рівень часу одного циклу), TwL (низький рівень часу одного циклу), дельта T (T1-T2). При натисканні на кнопку Switch Channel змінюється канал;
S) Налаштування вхідного сигналу: Frqn (частота сигналу), Cycl (цикл сигналу), Duty (шпаруватість сигналу), TwH (високий рівень часу одного циклу), TwL (низький рівень часу одного циклу), дельта T (T1-T2). При натисканні на кнопку Switch Channel змінюється канал;
T) Налаштування вхідного аналогового сигналу: Vavg (середня напруга), Vmax (максимальна напруга), Vmin (мінімальна напруга), Vrms (середньоквадратична напруга), Vp-p (напруга пік-пік), дельта V (V1-V2), Vtrg (напруга спрацьовування тригера по осі X), Vbat (напруга на акумуляторі). При натисканні на кнопку Switch Channel змінюється канал на A або B;
U) Налаштування вхідного аналогового сигналу: Vavg (середня напруга), Vmax (максимальна напруга), Vmin (мінімальна напруга), Vrms (середньоквадратична напруга), Vp-p (напруга пік-пік), дельта V (V1-V2), Vtrg (напруга спрацьовування тригера по осі X), Vbat (напруга на акумуляторі). При натисканні на кнопку Switch Channel змінюється канал на A або B.
Кожне меню має колір каналу, якому воно відповідає: канал A синій, канал B жовтий, канал C фіолетовий, канал D зелений, загальні меню помаранчеві.
При натисканні на кнопку Display Menu відображається меню загальних налаштувань. Переміщення по меню здійснюється енкодером B, вибір параметра меню здійснюється енкодером A, підтвердження змін і вихід з меню здійснюється натисканням кнопки Display Menu.
Загальне меню налаштувань осцилографа DSO213:

SaveWav - зберегти графік у вбудовану пам'ять;
LoadWav - завантажити графік з вбудованої пам'яті;
SaveBuf - зберегти вибірку даних з області буферизації;
SaveCsv - експорт даних вибірки з області буферизації;
Volume - рівень звуку при натисканні клавіш;
LcdBkl - рівень яскравості дисплея;
PwrDnT - настройка часу автоматичного вимкнення при бездіяльності.
Портативний осцилограф DSO213 оснащений кольоровим рідкокристалічним дисплеєм з діагоналлю 3 дюйми і роздільною здатністю 400 x 240.

Характеристики:

мікроконтролер: 32-бітний ARM Cortex-M3 STM32F103VE;
АЦП: HWD9288;
модель: DS213, DSO213;
частота дискретизації: 100 MS/s;
кількість вхідних каналів: 4 (2 аналогових, 2 цифрових);
аналогова смуга пропускання: 15 МГц;
кількість вихідних каналів: 1;
горизонтальна чутливість: 100 нс - 1 с;
вертикальна чутливість: 10 мВ - 10 В;
вхідний опір: 1 МОм;
діапазон посилення щупів: X1, X10;
зв'язок: AC і DC;
кількість вбудованої пам'яті: 8 МБ;
буфер пам'яті: 4 канали, 4096 точок на канал;
ємність акумулятора: 1000 мАг;
дисплей: кольоровий 3 дюйми, рідкокристалічний TFT з роздільною здатністю 400 x 240;
габарити осцилографа: 96 x 57 x 13 мм;
вага осцилографа: 128 г;
вага комплекту: 301 г

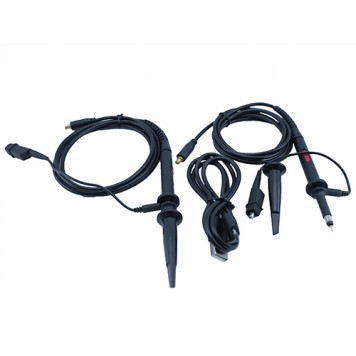

Комплект поставки:

• Портативний двоканальний цифровий осцилограф DS213 DSO213 100 Мвиб/с в упаковці;
• Щуп 2 шт .;
• Кабель USB тип A - microUSB тип B;
• Керівництво користувача китайською та англійською мовами.

Посібник користувача англійською мовою.
Сторінка приладу на форумі виробника.
Стаття.
