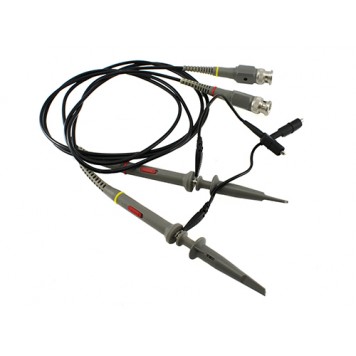

Щуп , пробник P6100 для осцилографа 100МГц , 1x/10x , ПАРА

Надані щупи оснащені гаками з пружинно-висувним механізмом. Якщо натиснути на механізм, то з верхнього отвору щупа висунеться гак. За допомогою гака можна захопити і надійно утримувати тонкий провідник джерела сигналу - для цього достатньо відпустити пружинно-висувний механізм. При необхідності гак можна зняти зі щупа. Для цього досить потягнути за насадку з невеликим зусиллям. Також в комплекті поставки є 2 змінні насадки (ізолююча насадка і насадка з бортиками для використання в місцях з можливістю короткого замикання). Також до щупа підключений контакт "мінуса" ( "землі").
Дані щупи оснащені повзунковим перемикачем для зміни чутливості від 1х до 10х (дільник).

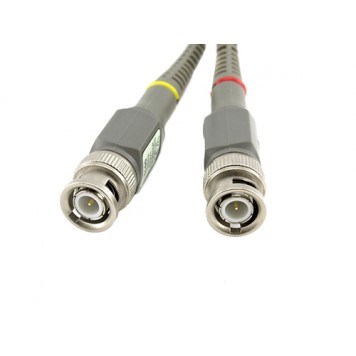

Щупи оснащені ВNC-конекторами для підключення до осцилографа.
Після підключення пробника до осцилографа потрібно перевірити компенсацію сигналу і в разі необхідності провести відповідні налаштування. Для цього за допомогою викрутки (йде в комплекті поставки) підкручуєте гвинт на ВNC-конекторыщупа до встановлення сигналу правильної форми. Після цього прилад готовий до роботи.
Можливі варіанти відображення амплітуди електричного сигналу:

Також в комплекті є 8 маркувальних кілець (по 2 кільця голубого, синього, зеленого і червоного кольору) для візуального поділу щупів осцилографа.

Характеристики:

модель: P6100;
пропускна здатність: 100 МГц;
дільник: 1х/10х;
вхідний опір: 1х - 1 Мом, 10х - 10 МОм;
вхідна ємність: 1х - 70-120 пФ, 10х - 13-17 пФ;
максимальна напруга: 1х - 200 В, 10х - 600 В;
діапазон компенсація: 10 ~ 35 пФ;
довжина проводу: 120 см;
вага пари щупів: 98 г;
вага комплекту поставки: 126 г;
колір: чорний.

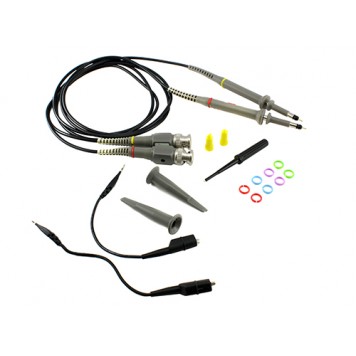

Комплект поставки:

• 2x щупи для осцилографа модель P6100;
• викрутка для налаштування компенсації сигналу;
• 8х маркувальні кільця;
• 2х змінні насадки;
• інструкція англійською мовою.
