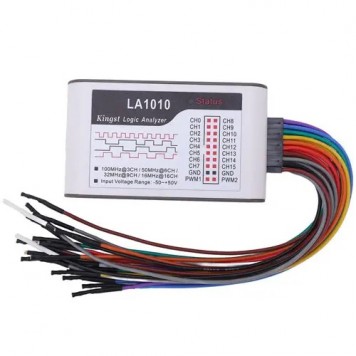

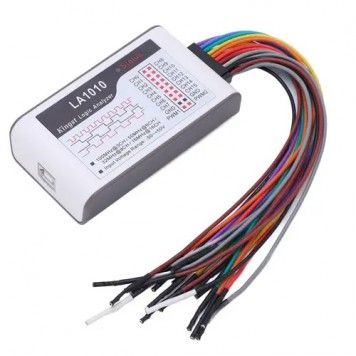

USB Логічний аналізатор 100МГц 16 - кан , MCU ARM

USB Логічний аналізатор 100МГц 16-кан, MCU ARM використовується для запису, перегляду та аналізу сигналів в цифрових схемах і автоматичної розшифровки записаних сигналів.
Для використання логічного аналізатора потрібно завантажити і встановити на комп'ютер спеціальні програми для роботи з пристроєм. Завантаження програмного забезпечення можна тут.
Потім підключити аналізатор через кабель USB тип A - USB тип B, який йде в комплекті, до комп'ютера. Операційна система почне автоматичний пошук і встановлення потрібних для роботи з пристроєм драйверів.
Для спрощення підключення тестованих сигналів в комплекті з аналізатором йде кабель з 20 провідників, які закінчуються металевими конекторами. До аналізатора, по ключу, потрібно підключити конектор шлейфу. Місце установки провідника нульового каналу (CH0) має відповідати позначенню на малюнку-підказці. На кожному з 20 провідників є кембрик з позначенням номера каналу CH0 - CH15 і чотири провідники GND.
Запускаємо програму для читання і розшифровки сигналів, налаштовуємо її. Інструкцію з налаштування і роботі програми можна подивитися тут. Потім до конекторів шлейфу потрібно підключити джерела сигналів (до 16 сигналів). Запускаємо програму для читання і розшифровки сигналів і отримуємо графічну та аналітичну інформацію про сигнал і його розшифровку. Виглядати це буде приблизно так.
Він горить, коли до аналізатора підключено живлення.
Програмне забезпечення і сам аналізатор підтримує такі протоколи:

• asynchronous serial, I2C, SPI, CAN, 1-Wire, UNI/O, I2S/PCM, MP Mode 9-bit Serial (ie Multidrop and Multiprocessor mod), Manchester, JTAG, LIN, DMX-512, Atmel SWI, MDIO, BiSS C, Simple Parallel, PS / 2 Keyboard / Mouse, HMDI CEC, USB 1.1.

Аналізатор може працювати з логікою рівнів: 1,8 В, 2 В, 2,5 В, 3,3 В, 5 В і ін.
Частота дискретизації настроюється в програмному забезпеченні і може бути: 100 Мгц, 80 МГц, 50 МГц, 32 МГц, 25 МГц, 16 МГц, 12 МГц, 8 МГц, 4 МГц, 2 МГц, 1 МГц, 500 КГц, 250 кГц, 200 кГц, 100 кГц, 50 кГц, 25 кГц.
Але при роботі потрібно враховувати, що:

• при використанні 16 каналів - максимальна частота дискретизації до 16 МГц;
• при використанні 9 каналів - максимальна частота дискретизації до 32 МГц;
• при використанні 6 каналів - максимальна частота дискретизації до 50 МГц;
•  при використанні 3 каналів - максимальна частота дискретизації до 100 МГц.

Пристрій працює від USB порту комп'ютера. Напруга живлення 5 вольт.

Характеристики:

кількість каналів: 16;
частота дискретизації на канал: 25 кГц - 100 МГц;
підключення до комп'ютера: USB специфікації 2.0;
підтримка операційних систем: Windows XP 32-bit, Windows Vista 32-bit 64-bit, Windows 7 32-bit 64-bit, ОС Windows 8 32-bit 64-bit, Mac OS X 10.4 Tiger і вище, Linux, Ubuntu, Fedora або OpenSUSE;
працює з логікою: 5V, 3.3V, 2.5V, 2.0V, з 1.8V;
розміри (Д х Ш х В): 102 х 53 х 27 мм;
вага комплекту: 150 г.

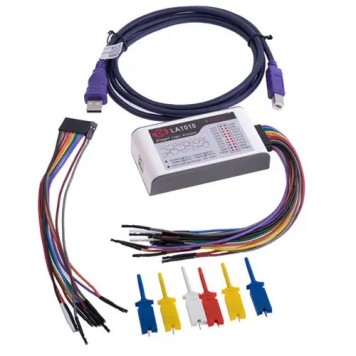

Комплект поставки:

• USB Логічний аналізатор 100МГц 16-кан, MCU ARM;
• кабель USB тип A - USB тип B;
• кабель з 20 провідників.
