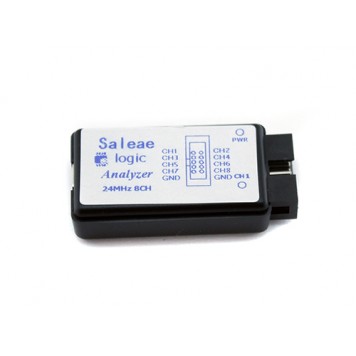

USB Логічний аналізатор 24МГц 8-кан, MCU ARM PIC, Type-C

Логічний аналізатор — електронний прилад, який може записувати та відображати послідовності цифрових сигналів. Використовується для тестування та налагодження цифрових електронних схем, наприклад, під час проектування компонентів комп’ютерів та керуючих електронних пристроїв. На відміну від осцилографів, логічні аналізатори мають значно більше входів.

• Аналіз послідовних і паралельних шин: CAN, DMX-512, I2C, I2S/PCM, MANCHESTER, 1-WIRE, Async Serial, SPI, Simple Parallel, UNI/O
• Бета-версія ПЗ підтримує: Atmel SWI, BiSS C, CAN, DMX-512, I2C, I2S/PCM, JTAG, LIN, MANCHESTER, MDIO, 1-WIRE, PS/2, Async Serial, SPI, Simple Parallel, UNI/O, USB 1.1.

Характеристики:

кількість каналів: 8;
частота дискретизації на канал:  24 МГц, 16 МГц, 12 МГц, 8 МГц, 4 МГц, 2 МГц, 1 МГц, 500 кГц, 250 кГц, 200 кГц, 100 кГц, 50 кГц, 25 кГц;
вхідний опір: 100 кОм, 5 пФ;
підтримка операційних систем:  Windows 10 та 11, MacOS (Apple Silicon), MacOS (Intel), Linux;
діапазон вхідної напруги:  0,8 ~ 5,25 В;
живлення: Type-C;
розміри (Д × Ш × В): 56 × 28 × 14 мм;
вага комплекту: 50 г.

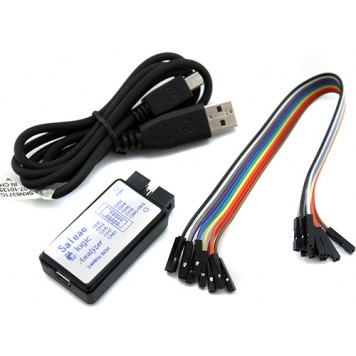

Комплект поставки:

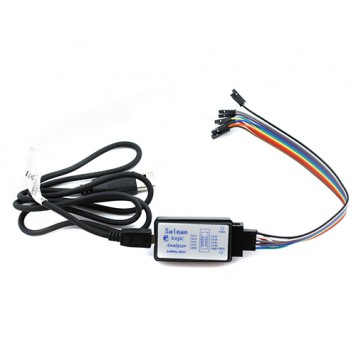

• USB-логічний аналізатор 24 МГц, 8-канальний, MCU ARM PIC в антистатичній упаковці;
• Кабель USB тип A – Type C;
• Кабель із 10 провідників, обидва кінці якого закінчуються роз’ємами BLS-1.
