BNC, S-Video - VGA монітор, відео конвертер

Пристрій конвертує аналоговий відеосигнал, який передається через BNC або S-Video в сигнал для VGA монітора. Також вхідним сигналом може бути сигнал від VGA виходу комп'ютера або ноутбука. Вхідних сигналів може бути кілька, конвертер дозволяє вибирати джерело надходячого на нього відео.

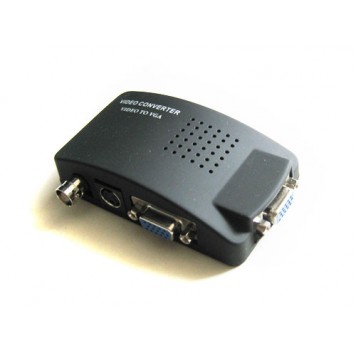

Роз'єми конвертера підписані з нижньої сторони корпусу:

• 5V POWER - підключення мережевого адаптера 220В AC на 5В DC;
• VIDEO IN - вхід відеосигналу через BNC;
• SVIDEO IN - вхід відеосигналу через S-Video;
• VGA OUT - вихід VGA сигналу на монітор;
• VGA IN - вхід VGA сигналу від відеокарти комп'ютера.

При трансляції на монітор можливий режим відображення картинки, що надходить від BNC або S-Video, у вікні зображення від комп'ютера, тобто режим 'картинка в картинці'. Для налаштування роботи конвертера на корпусі розташовані 6 кнопок управління.

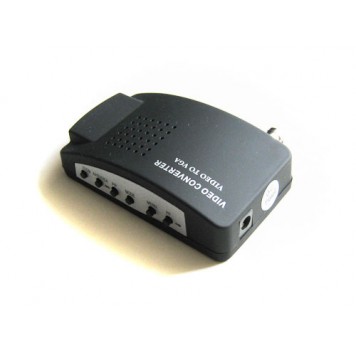

Призначення кнопок керування конвертором:

• ZOOM - вибір формату зображення між 16: 9 і 4: 3;
• AV / SV / VEA - вибір вхідного сигналу між композитним BNC, S-Video або від VGA виходу комп'ютера або ноутбука;
• PiP - включення режиму відображення 'картинка в картинці '. Наступні натискання кнопки зменшують (збільшують) розмір вікна зображення від BNC або S-Video в зображенні від VGA входу. Кнопкою * PP * можна вибрати місце внутрішнього картинки в зовнішній (або по кутах, або в центрі).Кнопкою * MENU * можна зменшити (збільшити) розмір вікна зображення від BNC або S-Video в зображенні від VGA входу. У режимі роботи з меню ця кнопка виконує дію 'менше'.
• PiP - включення режиму відображення 'картинка в картинці '. Наступні натискання кнопки зменшують (збільшують) розмір вікна зображення від BNC або S-Video в зображенні від VGA входу. У режимі роботи з меню ця кнопка виконує дію 'вправо';
• MODE - вибір одного зі стандартних режимів налаштування зображення: User (налаштоване користувачем), Bright, Soft або Normal.
• MENU - викликає на екран меню для налаштувань роботи конвертера. Через меню можна управляти наступними параметрами: Bright, Contrast, Saturation, Hue, Language (яскравість, контрастність, насиченість, відтінок і мову меню між англійським і китайським).
• PP - вибір одного зі стандартних режимів налаштування зображення: User (налаштоване користувачем), Standart, Cool, Warm, Bright, Soft, Nostomania. У режимі роботи з меню ця кнопка виконує дію 'більше';


Всі налаштування залишаються збереженими в пам'яті конвертера при відключенні живлення.Живлення конвертера здійснюється через мережевий адаптер 220 в на 5 в постійного струму.З огляду на, що у побутових пристроях для передачі композитного відеосигналу служить, як правило, кабель зі стандартними роз'ємами типу RCA (тюльпан, дзвіночок), то для підключення до конвертера можна використовувати перехідники з RCA на BNC.

Характеристики:

відео входи: BNC, S-Video, VGA;
відео вихід: VGA;
сигнал, що приймається: PAL, NTSC;
підтримка дозволу: 640х480, 800х600, 1024х768, 1280х1024, 1440х900 і 1680х1050;
живлення: DC 5 в, 1 А;
довжина VGA кабелю: 1,3 м;
довжина S-Video кабелю: 0,9 - 1,0 м;
довжина кабелю блоку живлення: 1,1 м;
максимальна частота зміни кадрів: 85 Гц;
габарити конвертера (з урахуванням виступаючих частин): 96 (98) х 54 (67) х 27 мм;
розмір упаковки: 220 х 150 х 60 мм;
вага конвертера: 71 г;
вага комплекту поставки: 378 м

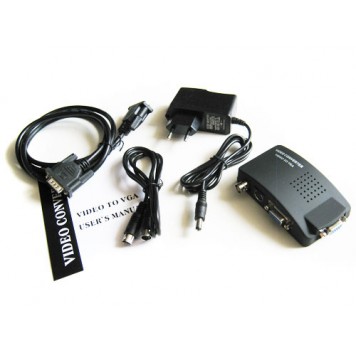

Комплект поставки:

• конвертер;
• мережевий блок живлення;
• кабель VGA на VGA;
• кабель S-Video на S-Video;
• інструкція користувача англійською мовою;
