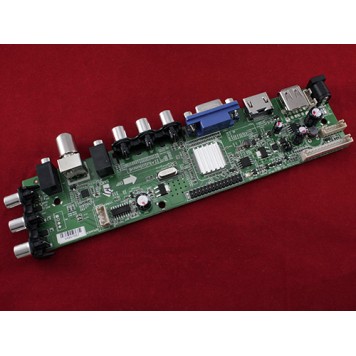

Універсальний контролер РК матриць, скалер 3663, DVB-T2

Снято с продажи
Універсальний контролер рідкокристалічних матриць модель DS.D3663LUA.A81.2.PA з пультом дистанційного керування, c тюнером Rafael Micro R842, зібраний на чіпі MSD3663LUA.

Універсальний контролер рідкокристалічних матриць моделі DS.D3663LUA.A81.2.PA використовується для перетворення LCD / LED матриці монітора або вийшовшого з ладу телевізора в повноцінний мультимедійний телевізор.
Пристрій скалера DS.D3663LUA.A81.2.PA:
Устройство скалера DS.D3663LUA.A81.2.PA
Устройство скалера DS.D3663LUA.A81.2.PA

Для підключення матриці використовується: 30-піновий вихід з кроком 2 мм для шлейфа даних (LVDS), роз'єм для підключення моніторних або телевізійних динаміків.
Для підключення до контролера зовнішніх сигналів і пристроїв використовуються: вхід для адаптера живлення, вхід VGA, вхід HDMI, AV входи (зображення і звук), jack 3,5 мм аудіо вихід, PC аудіо вхід, компонентний вхід (RGB), вхід USB тип A для прошивки, антенний вхід для аналогового сигналу. Підсилювач звуку розрахований на два динаміка по 8 Вт кожна.
Перед використанням скалера DS.D3663LUA.A81.2.PA потрібно підібрати блок живлення. Для нормальної роботи потрібен блок живлення з вихідною напругою 12 В постійного струму і струмом, не менше 4 А. Для підключення блоку живлення на платі контролера передбачено гніздо під штекери 5.5 х 2.5 мм або 5.5 х 2.1 мм. Для підключення альтернативного живлення на платі передбачений роз'єм, позначений CONW01. Розпіновка роз'єму позначена піктограмами на звороті плати контролера.
Перед використанням контролера на чіпі MSD3663LUA потрібно знайти даташит на наявну у Вас матрицю. Даташит найзручніше шукати тут.
З даташита потрібна наступна інформація: напруга живлення матриці, максимальна роздільна здатність матриці, терморегулятори шлейфа даних (LVDS) матриці, бітність матриці. Ця інформація потрібна для відповідного налаштування контролера.
Підтримувані роздільні здатності матриць:

  •  1024 х 786 6 біт 1 канал
  • 1024 х 786 8 біт 1 канал
  • 1280 х 768 8 біт 1 канал
  • 1280 х 768 6 біт 1 канал
  • 1280 х 1024 8 біт 2 канали
  • 1366 х 768 6 біт 1 канал
  • 1366 х 768 8 біт 1 канал
  • 1440 х 900 6 біт 2 канали
  • 1440 х 900 8 біт 2 канали
  • 1600 х 900 8 біт 2 канали
  • 1600 х 1200 6 біт 2 канали
  • 1680 х 1050 8 біт 2 канали
  • 1920 х 1080 8 біт 2 канали
  • 1920 х 1080 6 біт 2 канали
  • 1920 х 1080 6 біт 2 канали
  • 1920 х 1200 6 біт 2 канали

Прошивки для скалера DS.D3663LUA.A81.2.PA можна знайти у вільному пошуку або скачати тут.
Для прошивки потрібно записати на USB flash накопичувач відповідну Вам прошивку в форматі bin. USB flash накопичувач обов'язково повинен бути відформатований в FAT32. Далі потрібно підключити flash накопичувач в USB гніздо скалера і включити живлення. Після закінчення 2 хвилин flash накопичувач можна витягувати.
Важливо, щоб під час процесу прошивки не пропала напруга живлення і флеш накопичувач не витягували з USB порту. У разі виникнення вищеописаних ситуацій, скалер перестає працювати. Щоб усунути цю несправність, потрібно перепрошити флеш пам'ять скалера (позначення на платі UF1). Для цього потрібен програматор, наприклад такий.
Мікросхема флеш пам'яті 25Q64CSEG випаюється, прошивається і запаюється назад.
Після прошивки контролера D3663 під конкретну матрицю можна починати підключення. Спочатку потрібно встановити джампер живлення в відповідну позицію. У джампера живлення, позначеного CONE1, є три позиції: 3V3, 5V, 12V, що відповідає напрузі живлення логіки матриці 3,3 В, 5 В, 12 В. Вихідна напруга зі скалера має збігатися з напругою живлення логіки матриці, інакше матриця вийде з ладу.
Потім до плати контролера, до гнізда, позначеному CONW03, потрібно підключити інвертор матриці або універсальний інвертор, який підходить до Вашої матриці.
Після цього до гнізда, позначеному CONL1, потрібно підключити 30-піновий шлейф даних від матриці. Підключати шлейф потрібно так, щоб ключ шлейфу збігався з піктограмою біля LVDS роз'єму. У LVDS роз'ємі передбачено дві додаткові клеми для 32-піновий шлейфів.
Терморегулятори LVDS роз'єму контролера DS.D3663LUA.A81.2.PA:

Распиновка LVDS разъема контроллера DS.D3663LUA.A81.2.PA

Може виявитися, що терморегулятори шлейфа даних матриці буде в повному обсязі або навіть зовсім не збігатися з розпіновкою роз'єму LVDS. В такому випадку доведеться доопрацювати шлейф матриці під розпіновку роз'єму. Якщо розпіновка шлейфа даних матриці будуть повністю збігається з розпіновкою роз'єму, нічого допрацьовувати не потрібно.
Далі до гнізда, позначеному на платі IR & KEY, потрібно підключити панель управління монітора, якщо така є. Також потрібно підключити,що йде в комплекті з контролером ,інфрачервоний приймач. Як панелі управління матрицею можна використовувати додаткову плату (в комплект поставки не входить) з кнопками, інфрачервоним приймачем і світлодіодними індикаторами. Розпіновка роз'єму IR & KEY позначена піктограмами на звороті плати контролера D3663.
Розпіновка роз'єму IR & KEY:

Распиновка разъема IR&KEY

Після підключення IR & KEY плата готова до роботи і можна подавати напругу живлення. Якщо підключати додаткову периферію - спочатку потрібно підключити її і тільки потім подати живлення.

Тепер, за потреби, до гнізда SPEAKER можна підключити моніторні або телевізійні гучномовці з максимальною потужністю 8 Вт кожен. У скалер встановлений аудіо чіп CS37AD2AB, який не підтримує звук в форматі AC3.
Коли скалер готовий до роботи, можна підключати вхідні сигнали.
Деякі вхідні і вихідні інтерфейси продубльовані на платі скалера клемами. Деякі впаяні роз'єми з кроком 2 мм мають дублювання на платі скалера клемами під штекери з кроком 2,54 мм.
На платі встановлений тюнер Rafael Micro R842, який підтримує як аналогове ATV, так і цифрове DVB-T, DVB-C мовлення. Тюнер підтримує українське цифрове мовлення у форматі DVB-T2.
Скалер D3663 управляється за допомогою пульта дистанційного керування, який йде в комплекті поставки. Пульт дистанційного керування має 43 кнопки. Для +++++ входу в майстер-меню потрібно натиснути кнопку DISP, потім натиснути послідовно кнопки 2, 5, 8, 0.2. Живлення пульта здійснюється від елементів живлення типорозміру ААА, які не входять до комплекту поставки.
Меню скалера мультимовне. Англійська та російська мови меню є завжди.

Характеристики:

модель: DS.D3663LUA.A81.2.PA
чіпсет: MSD3663LUA;
типи підтримуваних матриць: LCD, LED;
кількість каналів: 1 або 2;
максимально підтримуваний дозвіл: 1920 x 1080, 60 Гц;
системи зображення: PAL / SECAM / NTSC;
аудіо чіп: CS37AD2AB;
системи звуку: B / G, D / K, l, M / N, NICAM / A2, BTSC;
потужність аудіо виходу: 2 х 8 Вт;
телетекст: є;
вхід HDMI: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p;
тюнер: Rafael Micro R842;
підтримувані формати мовлення: ATV (аналогове), DVB-T (в т.ч. DVB-T2), DVB-C;
напруга живлення: 12 В постійного струму;
кількість кнопок пульта: 43;
розміри пульта: 173 х 45 х 15 мм;
розміри плати (з урахуванням виступів): 194 х 44 х 23 мм;
вага комплекту: 125 г.

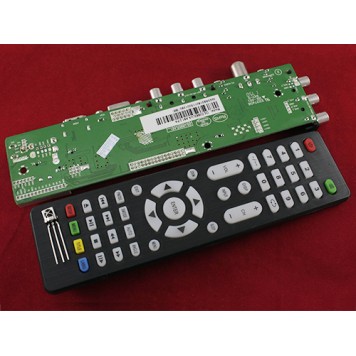

Комплект поставки:

  •  універсальний контролер РК матриць, скалер 3663, DVB-T2;
  • пульт дистанційного керування;
  • інфрачервоний приймач;
  • посібник користувача англійською мовою.

Демонстраційне відео по підключенню.

Вид Контролери
Інтерфейс підключення 3.5 mm Jack,
HDMI,
USB 2.0,
VGA,
AV in
Додаткові характеристики максимально підтримуваний дозвіл: 1920 x 1080, 60 Гц;
системи звуку: B / G, D / K, l, M / N, NICAM / A2, BTSC;
потужність аудіо виходу: 2 х 8 Вт;
підтримувані формати мовлення: ATV (аналогове), DVB-T (в т.ч. DVB-T2), DVB-C
Розміри розміри пульта: 173 х 45 х 15 мм;
розміри плати (з урахуванням виступів): 194 х 44 х 23 мм
Вага 125 г
Країна-виробник товару Китай
Гарантія 1 місяць
