USB MPI DP 0CB20 + v1.3 кабель для ПЛК Siemens S7 300400

USB MPI DP 0CB20 + v1.3 кабель для ПЛК Siemens S7 300 400 використовується для підключення до USB порту комп'ютера програмованих мікроконтролерів Siemens S7 серій 300, 400. Кабель є аналогом оригінальних кабелів Siemens 6ES7972-0CB20-0XA0.
Кабель має версію прошивки v1.3, що дозволяє: моніторинг в реальному часі, призначення підлеглої адреси, діагностику, читання / запис збережених даних.
Для використання кабелю 0CB20 + v1.3 потрібно підключити його до USB порту комп'ютера. Кабель працює з USB специфікацій 1.1, 2.0, 3.0. Після цього Ваша операційна система почне автоматичний пошук і установку драйверів. Після автоматичної установки драйверів, кабель визначається як SIMATIC PC Adapter USB. Потім потрібно встановити програмне забезпечення для роботи з програмованими мікроконтролерами Siemens S7.
Список підтримуваних операційних систем:
Windows Server 2012 R2, Windows 10, Windows 8.1, Windows 8, Windows 7, Windows Server 2008 R2, Windows XP, Windows Server 2003 Standard Edition, Windows Vista як 32 так і 64-бітові.

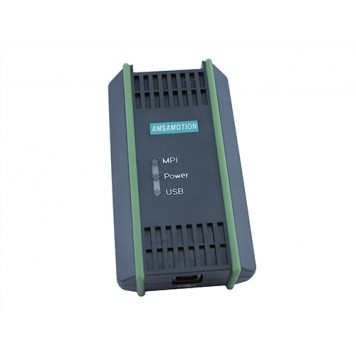

Після підключення кабелю до комп'ютера на передній кришці адаптера будуть горіти два світлодіода: POWER червоний - напруга живлення, синій USB - вихідні дані. Якщо синхронізувати кабель з контролером сімейства Siemens S7, то почне блимати MPI зелений світлодіод - прийняті дані.

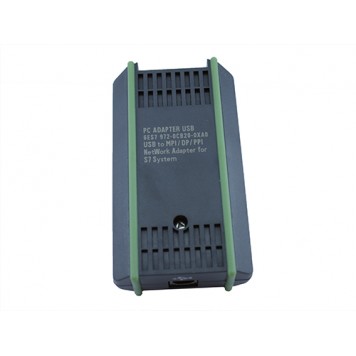

На кришці адаптера є напис PC Adapter USB 6ES7 972-0CB20-0XA0 USB to MPI / DP / PPI NetWork Adapter for S7 System.
Далі потрібно роз'єм MPI / DP підключити до програмованого мікроконтролера серії S7, включити програмне забезпечення і починати роботу.
Роз'єм MPI / DP виконаний в корпусі DB9 «мама» (COM порт). У комплекті поставки є два кабелі DB9 'тато' - DB9 'тато' довжиною 27 см і кабель USB тип A - USB тип B довжиною 5 м.

Характеристики:

виробник: AMSAMOTION;
модель: 0CB20 +;
версія прошивки: v1.3;
сумісний з мікроконтролерами: Siemens S7 серії 300/400;
аналог кабелю: Siemens 6ES7972-0CB20-0XA0;
USB специфікації: 1.1, 2.0, 3.0;
підтримувані операційні системи: Windows Server 2012 R2, Windows 10, Windows 8.1, Windows 8, Windows 7, Windows Server 2008 R2, Windows XP, Windows Server 2003 Standard Edition, Windows Vista як 32 так і 64-бітові;
максимальний споживаний струм: 100 мА;
довжина кабелю USB тип A - USB тип B: 5 м;
вага комплекту: 399 м

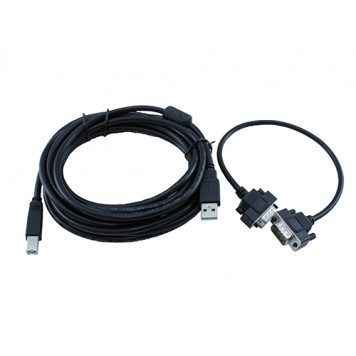

Комплект поставки:

• USB MPI DP 0CB20 + v1.3 кабель для ПЛК Siemens S7 300 400 в упаковці;
• Кабель DB9 'тато' - DB9 'тато';
• Кабель USB тип A - USB тип B;


.Драйвера і керівництво користувача англійською мовою
Сайт виробника.
